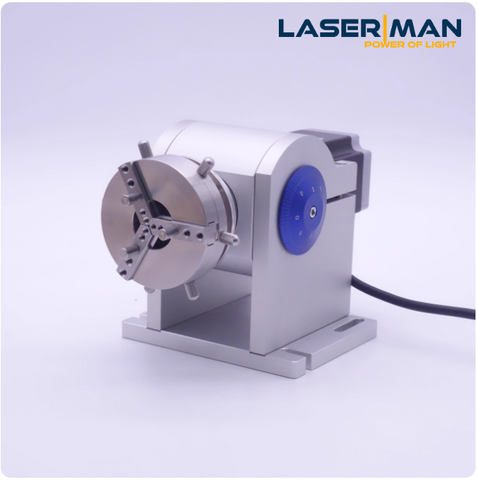

Trục xoay Laser D69 – Giải Pháp Khắc Trụ Tròn Chính Xác

1. Giới thiệu chung

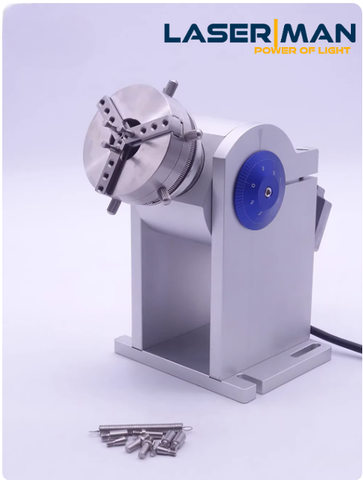

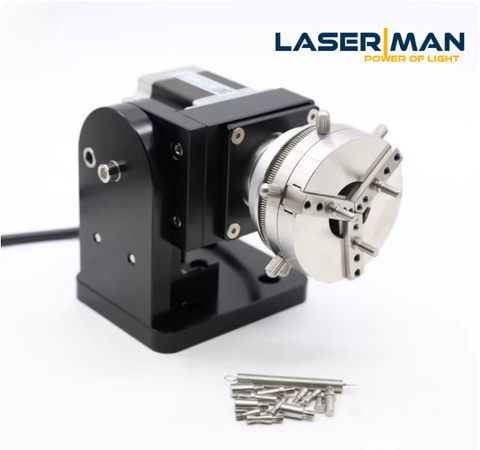

Bàn xoay D69 (Rotary Axis D69) là phụ kiện chuyên dụng cho các dòng máy khắc laser, đặc biệt trong các ứng dụng khắc vòng tròn, cốc inox, bình giữ nhiệt, trục tròn kim loại hoặc phi kim. Với thiết kế nhỏ gọn, chắc chắn, D69 mang lại khả năng kẹp phôi nhanh chóng, giữ cố định và xoay tròn mượt mà, giúp quá trình khắc đạt độ chính xác cao.

Sản phẩm có nhiều phiên bản QW-SF001-69, D69 (thấp), D69 (cao), và FD69 để phù hợp với từng nhu cầu sử dụng khác nhau.

2. Thông số kỹ thuật

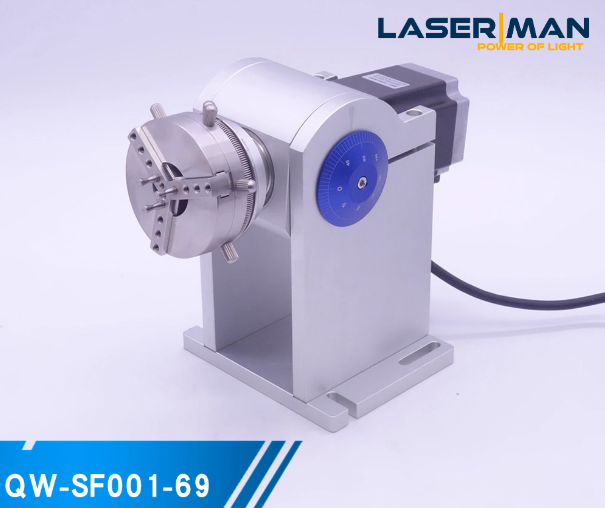

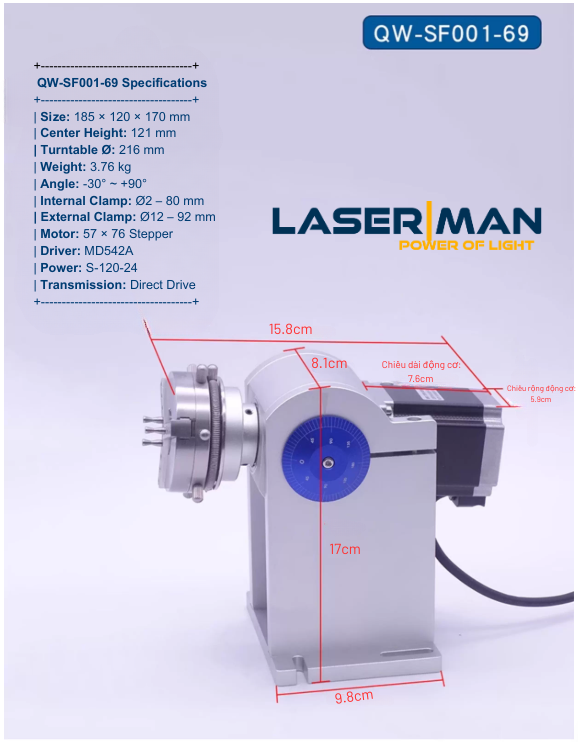

Phiên bản QW-SF001-69

• Kích thước ngoài: 185 × 120 × 170 mm

• Chiều cao tâm trục: 121 mm

• Đường kính bàn xoay: 216 mm

• Trọng lượng: 3.76 kg

• Góc xoay: -30° ~ +90°

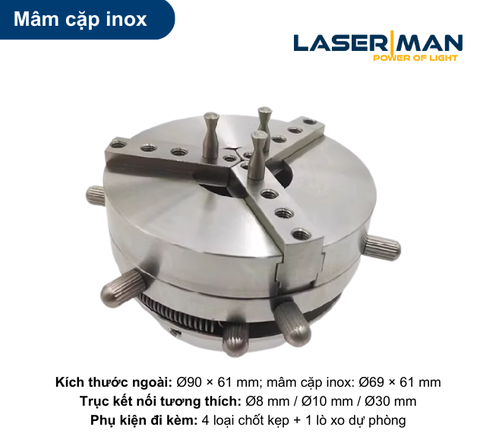

• Phạm vi kẹp trong: Ø2 – 80 mm

• Phạm vi kẹp ngoài: Ø12 – 92 mm

• Motor: 57 × 76 (Stepper Motor)

• Driver: MD542A

• Nguồn: S-120-24

• Truyền động: Trực tiếp

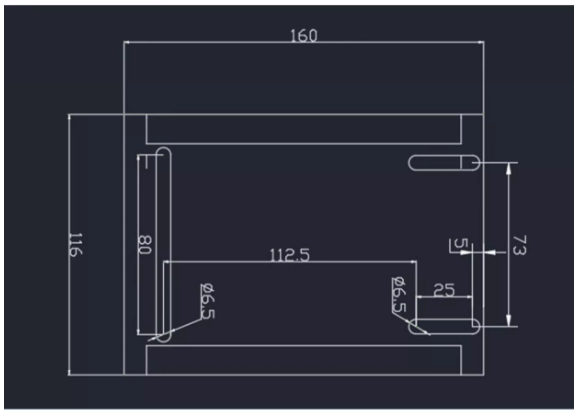

Vị trí lỗ lắp đặt ở đáy máy

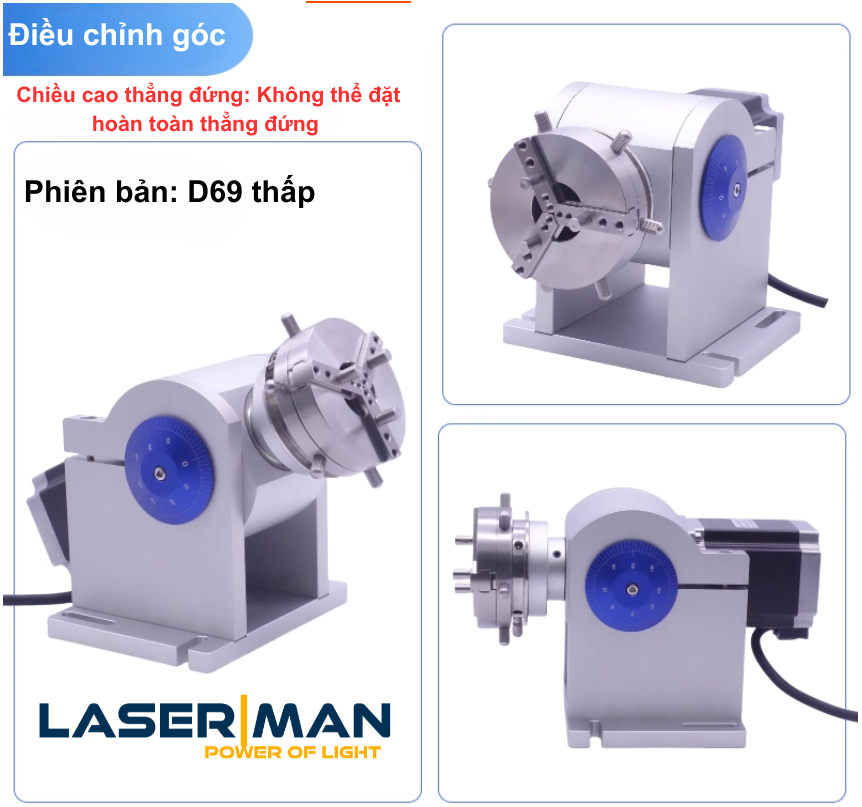

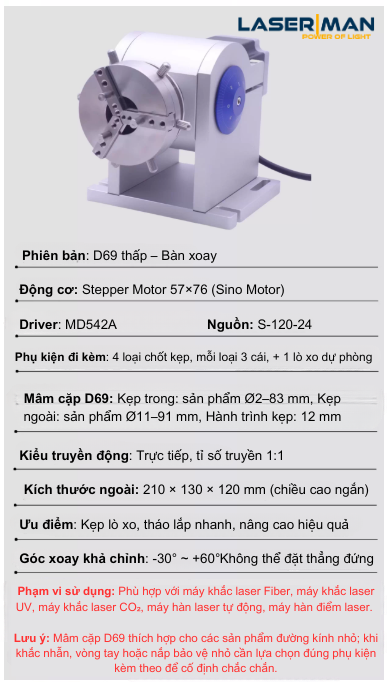

Phiên bản D69 thấp

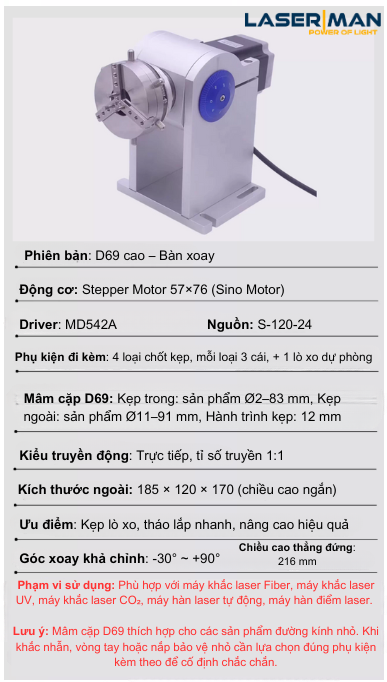

Phiên bản Cao D69

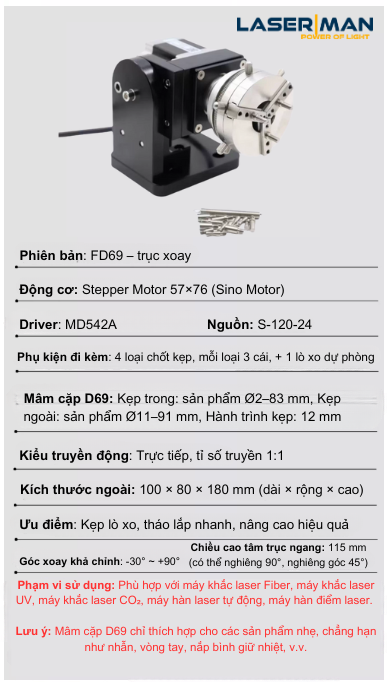

Phiên bản FD69

3. Ứng dụng thực tế

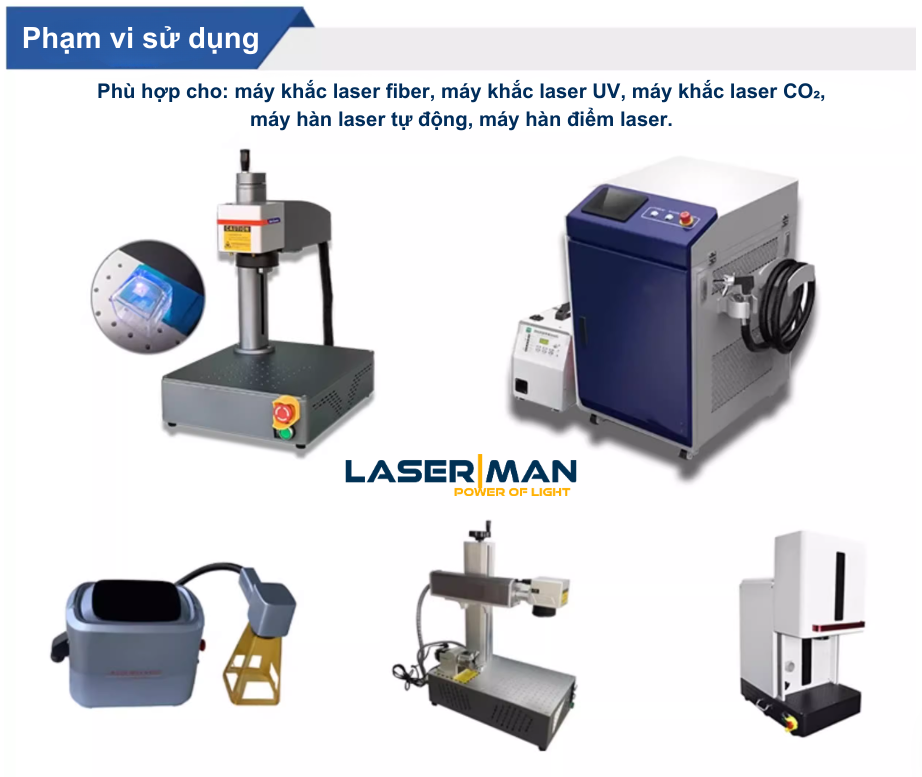

Trục xoay D69 được thiết kế để tương thích với nhiều loại máy laser phổ biến trên thị trường:

• Máy khắc laser Fiber – chuyên khắc kim loại, inox, nhôm, vàng bạc, trang sức…

• Máy khắc laser UV – thích hợp với nhựa, thủy tinh, nhãn mác, bao bì…

• Máy khắc laser CO₂ – dùng cho phi kim như gỗ, da, mica, thủy tinh hữu cơ…

• Máy hàn laser tự động – hỗ trợ cố định chi tiết tròn khi cần hàn.

• Máy hàn điểm laser – đảm bảo chi tiết trụ tròn được giữ ổn định trong quá trình hàn.

👉 Nhờ khả năng tương thích đa dạng, D69 là lựa chọn lý tưởng cho xưởng gia công, cơ sở sản xuất OEM, cửa hàng khắc quà tặng, giúp tối ưu chi phí đầu tư và nâng cao hiệu suất làm việc.

4. Lưu ý sử dụng

• Không xoay trực tiếp bằng tay để tránh hỏng motor.

• Cần đảm bảo cố định phôi chắc chắn trước khi khắc.

• Phù hợp với máy laser có hỗ trợ trục xoay, cần thiết lập trong phần mềm (EZCAD, LightBurn, v.v.) để đồng bộ tốc độ xoay và tốc độ khắc.
