Import File PLT/AI/DXF – Khắc phục tình trạng không tô màu đầy đủ (chưa hoàn chỉnh)

Đăng bởi: Hiếu Laserman - 25/07/2025

Khi người dùng nhập bản vẽ vector ở định dạng PLT, AI, hoặc DXF vào phần mềm EZCAD, có thể xảy ra lỗi tô màu không hoàn chỉnh hoặc thiếu nét. Nguyên nhân phổ biến là do các đường vector chưa được đóng kín khi thiết kế file.

Giải pháp khắc phục

Bước 1: Convert to Curve & UnGroup

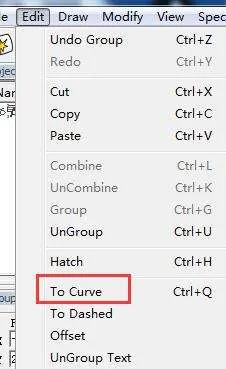

Chuyển đối tượng thành Curve bằng chức năng To Curve.
Sau đó chọn UnGroup để tách riêng các đường nét trong file.

Bước 2: Auto Connect Curve

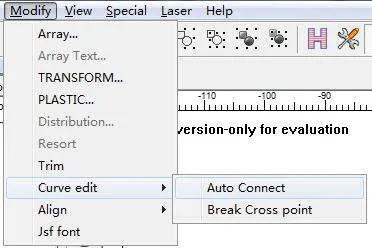

Dùng lệnh Auto Connect Curve để phần mềm tự động đóng kín các đường còn hở.
Việc này sẽ giúp đảm bảo khả năng tô màu và khắc chính xác.

Bước 3: Group lại đối tượng

Sau khi các đường đã được kết nối thành công, dùng chức năng Group để gom lại thành một đối tượng thống nhất trước khi xử lý tô màu hoặc xuất file.

Ví dụ minh họa

File .AI được xuất từ Illustrator khi import vào EZCAD chỉ hiển thị phần viền, không tô màu bên trong. Sau khi thực hiện To Curve → Auto Connect Curve → Group, phần mềm đã tô kín đúng như thiết kế ban đầu.

Lưu ý

Với các file phông chữ dạng outline hoặc các họa tiết có nhiều lớp, nên kiểm tra kỹ từng lớp sau khi convert sang curve.
Tránh sử dụng file thiết kế chưa được căn chỉnh tỷ lệ hoặc chưa convert text thành outline trước khi export.

Liên hệ LASERMAN nếu bạn cần hỗ trợ xử lý file vector, căn chỉnh hình học hoặc tối ưu tốc độ khắc cho từng dạng thiết kế.
