Kính an toàn laser được chứng nhận LaserMan.vn

Tổng quan

Đặc trưng

Thuốc nhuộm hấp thụ được bọc trong tròng kính Polycarbonate cứng (chống vỡ)*
Bảo vệ kéo dài tối thiểu 10 giây ở mức phơi sáng tối đa theo tiêu chuẩn EN 207 (Xem tab Hướng dẫn về thông số kỹ thuật )
Thông số kỹ thuật được in ở đầu tròng kính hoặc trên gọng kính
Kính Laser có nhiều kiểu gọng kính
Giấy chứng nhận phù hợp có sẵn để tuân thủ:
- Tiêu chuẩn ANSI Z136.1 về sử dụng laser an toàn
- Tiêu chuẩn ANSI Z87.1-2003 về thiết bị bảo vệ mắt và mặt cá nhân trong nghề nghiệp và giáo dục
- Tiêu chuẩn EN 207 (Ngoại trừ dòng LG14, Xem tab Hướng dẫn về Thông số kỹ thuật )
- Tiêu chuẩn căn chỉnh laser EN 208 (Chỉ dành cho dòng LG13, LG14, LG21 và LG22, Xem tab Hướng dẫn về thông số kỹ thuật )

Kính An toàn Laser này được chứng nhận CE về khả năng bảo vệ khỏi bức xạ laser. Tròng kính của tất cả các loại kính, ngoại trừ dòng LG11, đều được làm từ thuốc nhuộm hấp thụ, bọc trong polycarbonate cứng, mang lại khả năng chống vỡ vượt trội và ngăn ngừa các vết xước nhỏ ảnh hưởng đến khả năng bảo vệ khỏi tia laser. Kính An toàn Laser LG11(A) sử dụng nền kính Schott.*

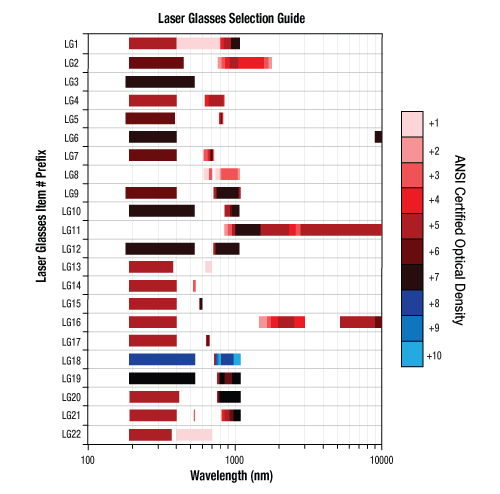

Mật độ quang học (OD) và Xếp hạng LB cho các dải bước sóng cụ thể được in không phai trên tròng kính hoặc gọng kính để nhận dạng vĩnh viễn mà không che khuất trường nhìn † . Để xem danh sách đầy đủ về mật độ quang học và Xếp hạng LB, vui lòng nhấp vào hàng tương ứng với từng mục # trong hướng dẫn lựa chọn bên phải.

LaserMan cung cấp kính an toàn laser với tối đa bốn kiểu gọng kính khác nhau (xem tab Kiểu gọng kính để biết chi tiết).

Gọng kính kiểu dáng Universal * có thể đeo trên kính thuốc và có tấm chắn bảo vệ ở mặt bên và mặt trên khỏi bức xạ laser ngoại vi.

Khung kính kiểu Comfort có miếng chèn có thể tháo rời để lắp tròng kính theo toa (vui lòng tham khảo ý kiến bác sĩ để lắp tròng kính vào miếng chèn) và miếng đệm mũi mở rộng có thể thoải mái hơn cho những người có sống mũi thấp.

Khung kiểu dáng thể thao được thiết kế ôm sát khuôn mặt người dùng, cung cấp khả năng bảo vệ toàn diện trước tia laser với trường nhìn liên tục.

Cuối cùng, kiểu kính Modern Goggle đi kèm miếng chèn có thể tháo rời cho tròng kính thuốc và dây đeo tích hợp có thể điều chỉnh, khiến đây trở thành kiểu gọng kính an toàn nhất. Chúng có miếng đệm để tạo độ kín khít quanh mắt khách hàng cũng như các lỗ thông hơi để chống mờ sương

Mỗi cặp kính an toàn laser đều đi kèm hộp đựng bảo vệ, khăn lau và dây đeo cổ có thể điều chỉnh. Tuy nhiên, kính Modern Goggle không đi kèm dây đeo cổ riêng vì dây đeo cổ của kính Modern Goggle đã được tích hợp sẵn..

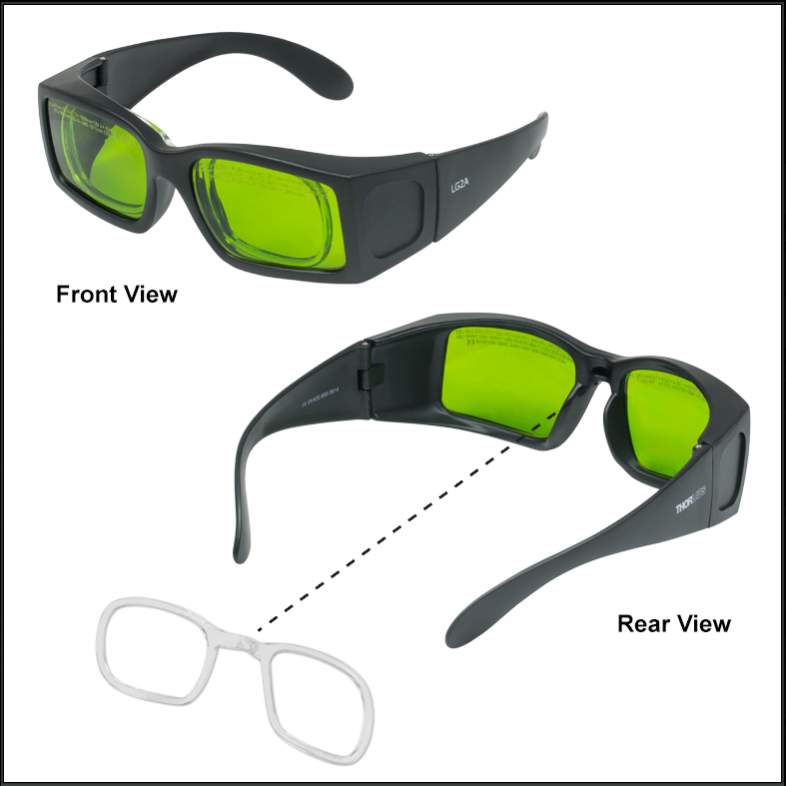

ảnh kính kiểu dáng phổ thông kèm theo dây đeo cổ. Dây đeo cổ riêng biệt này

được bao gồm trong các kiểu dáng Phổ thông, Thoải mái và Thể thao.

Kiểu kính bảo hộ hiện đại được thiết kế với dây đeo cổ tích hợp và miếng lót có thể tháo rời cho tròng kính thuốc.

Nhấp vào hình ảnh để xem mặt trước và mặt sau.

Hướng dẫn Bảo quản

Khi không sử dụng, kính an toàn laser nên được bảo quản trong hộp bảo vệ và ở nơi có nhiệt độ không quá 26,6 °C (80 °F). Có thể sử dụng khăn lau đi kèm với mỗi cặp kính an toàn laser để lau sạch bụi bẩn trên bề mặt tròng kính. Các sản phẩm dùng để vệ sinh kính thuốc an toàn khi sử dụng với kính an toàn laser của chúng tôi. Để khử trùng kính, chúng tôi khuyến nghị sử dụng chất tẩy rửa nhẹ, xà phòng và nước nóng hoặc cồn isopropyl pha loãng (dung dịch lên đến 70%). Chúng tôi không khuyến nghị sử dụng bất kỳ dung dịch nào có tính ăn mòn cao. Mức độ an toàn laser sẽ không bị ảnh hưởng bởi bất kỳ quy trình vệ sinh nào nêu trên.

Lựa chọn kính an toàn laser phù hợp

Vì việc lựa chọn kính an toàn laser phù hợp phụ thuộc vào nhiều yếu tố tại chỗ không thể đánh giá từ xa, bao gồm đường truyền tia laser, thông số laser và môi trường phòng thí nghiệm, Thorlabs không thể đề xuất loại kính cụ thể cho ứng dụng của bạn. Chúng tôi khuyên bạn nên thảo luận nhu cầu của mình với nhân viên an toàn laser của tổ chức.

*LG11 và LG11A được làm bằng kính Schott, do đó sử dụng thiết kế gọng kính khác với các loại kính laser Universal khác của chúng tôi. Độ vừa vặn khi đeo trên kính thuốc có thể bị ảnh hưởng (xem tab Kiểu gọng kính để biết chi tiết). Để đảm bảo tuân thủ CE, chúng tôi chỉ cung cấp hai kiểu gọng kính. Thông số kỹ thuật OD và LB của LG11 và LG11A được in trên gọng kính.

†Để đạt hiệu quả bảo vệ tối đa, kính an toàn laser của chúng tôi không nên được sử dụng quá năm năm kể từ ngày sản xuất. Tất cả kính an toàn laser của chúng tôi, ngoại trừ LG11 và LG11A, đều được khắc mã ngày sản xuất ở góc dưới bên phải của tròng kính bên phải, như có thể thấy ở đây . Mã ngày sản xuất được thể hiện dưới dạng một số gồm năm chữ số, với hai chữ số đầu tiên xác định năm và ba chữ số cuối cùng xác định ngày trong năm. Thorlabs sẽ không giao kính có thời hạn sử dụng còn lại dưới ba năm.

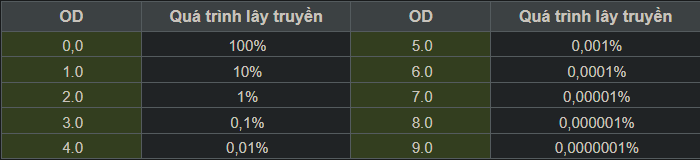

Chuyển đổi OD sang % truyền

OD = Mật độ quang học
T = Truyền dẫn (thập phân)

kiểu khung

Mỗi cặp kính và kính bảo hộ đều đi kèm hộp đựng bảo vệ, khăn lau và dây đeo cổ có thể điều chỉnh (dây đeo cổ riêng không đi kèm với Kính bảo hộ Modern).

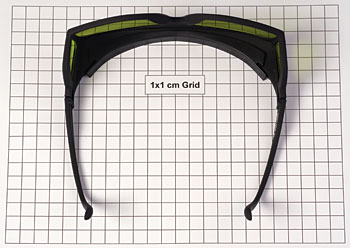

Kính laser kiểu dáng đa năng LG1 trên lưới 1 x 1 cm để đo kích thước bên trong

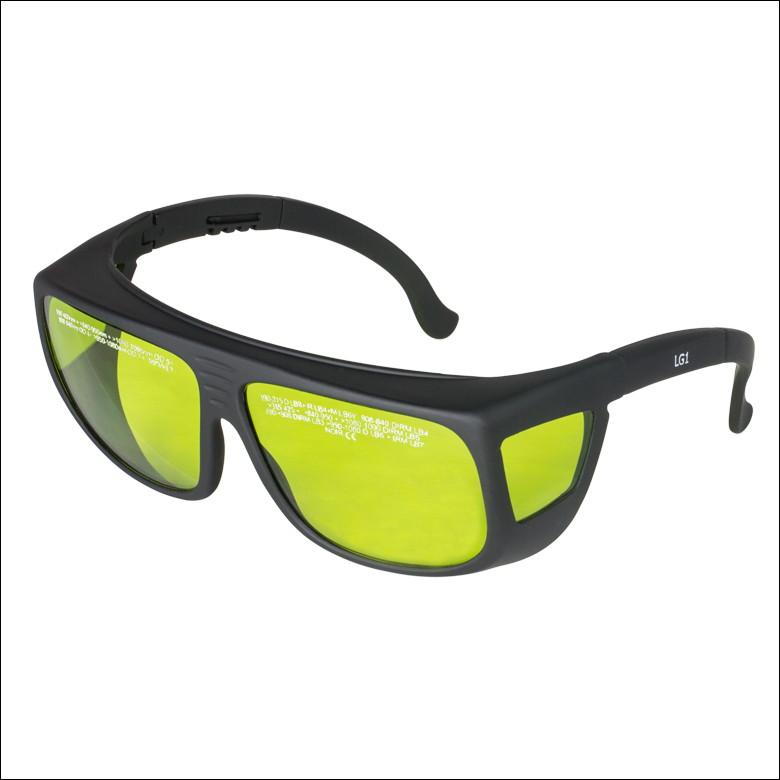

Kính an toàn laser Universal

Style có gọng kính lớn (145 mm x 53 mm) có thể đeo thoải mái trên kính thuốc. Kính được trang bị tấm chắn hai bên tròng kính và tấm chắn chắc chắn phía trên để bảo vệ mắt người dùng khỏi bức xạ laser, đồng thời duy trì tầm nhìn ngoại vi. Gọng kính có thể điều chỉnh độ dài gọng kính để phù hợp với nhiều kích cỡ thái dương khác nhau. Xếp hạng an toàn laser được in không phai trên tròng kính để thể hiện mức độ bảo vệ được cung cấp cho các dải bước sóng cụ thể.

Kính LG11

được làm từ chất liệu kính Schott Glass và sử dụng gọng kính khác với các loại kính laser thông dụng khác, có tấm chắn hai bên làm bằng nhựa cứng, bảo vệ toàn diện trước tia laser nhưng lại hạn chế tầm nhìn ngoại vi. Kính laser này có thể không vừa với kính thuốc. Thông số công suất laser trên kính LG11 được in không phai mờ ở tấm chắn bên trái, không phải trên tròng kính.

To kiểu phổ thông

Kính Comfort

Style có gọng kính cỡ trung bình (145 mm x 47 mm) với tấm chắn hai bên chắc chắn giúp bảo vệ hoàn toàn khỏi bức xạ laser ngoại vi. Mặc dù không thể đeo kính an toàn laser này lên trên kính thuốc, mỗi cặp kính đều có miếng lót tháo rời để lắp tròng kính thuốc (xem hình bên phải). Hãy liên hệ với bác sĩ để được tư vấn về miếng lót tròng kính. Gọng kính này được trang bị miếng đệm mũi mở rộng, giúp kính ôm sát sống mũi hơn, phù hợp với những người có sống mũi thấp. Chỉ số an toàn laser được in không phai trên tròng kính (chỉ số laser LG11A được in trên gọng kính) để thể hiện mức độ bảo vệ được cung cấp cho các dải bước sóng cụ thể.

Phong cách thoải mái

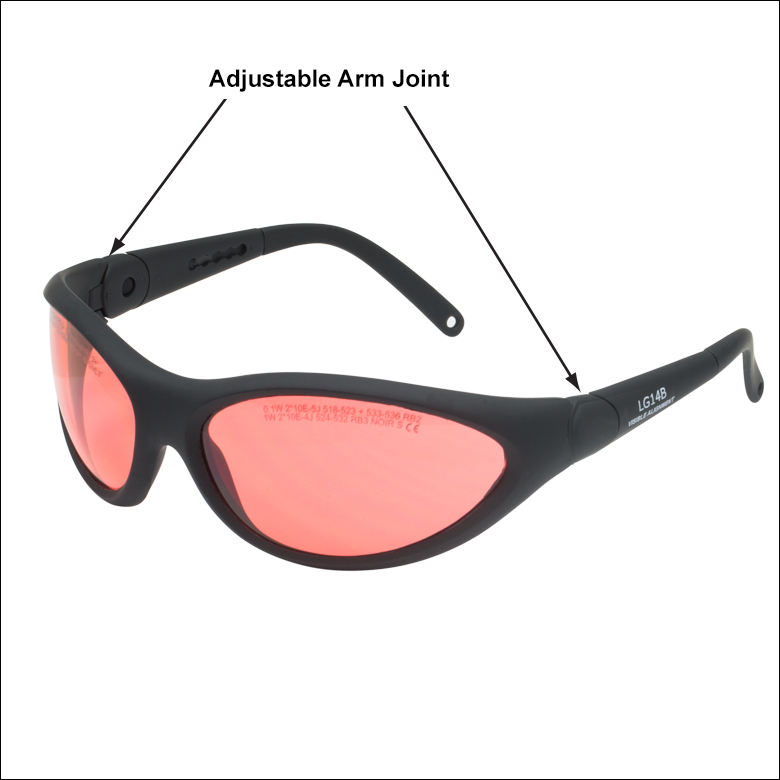

Kiểu dáng thể thao.

Kính Sport Style có gọng kính nhỏ gọn (134 mm x 48 mm) được thiết kế để bảo vệ toàn diện khỏi tia laser mà không cần tấm chắn hai bên, đồng thời mang đến cho người dùng tầm nhìn rộng. Kính có gọng kính này có gọng kính có thể điều chỉnh độ dài và khớp nối điều chỉnh (xem hình bên phải) để phù hợp với nhiều hình dạng và kích cỡ đầu khác nhau. Kính kiểu dáng thể thao này không thể đeo chồng lên kính thuốc và không bao gồm miếng lót cho tròng kính thuốc. Chỉ số an toàn laser được in không phai trên tròng kính để thể hiện mức độ bảo vệ được cung cấp cho các dải bước sóng cụ thể.

phong cách thể thao

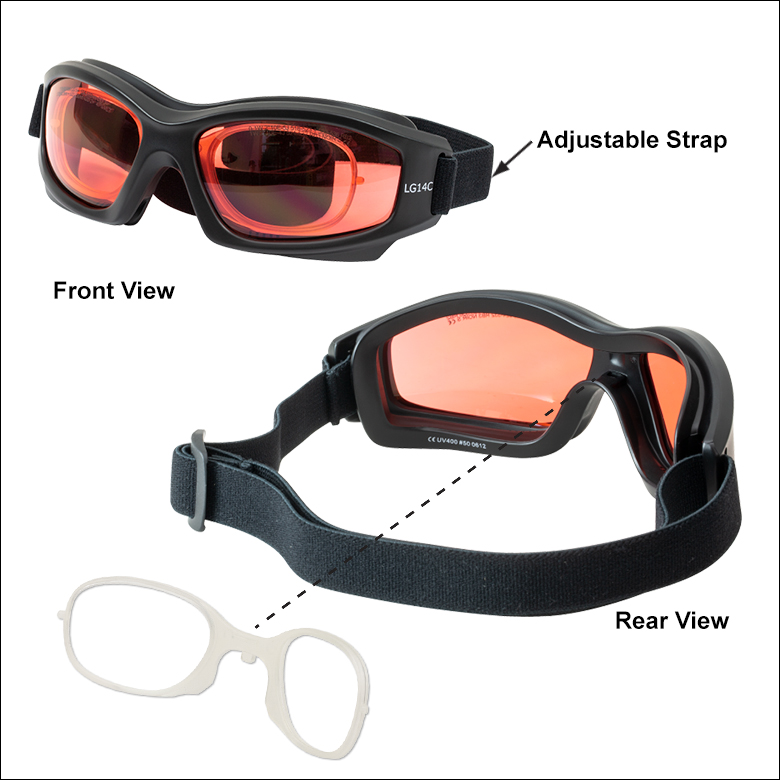

Kính bảo hộ kiểu dáng hiện đại.

Kính bảo hộ kiểu dáng hiện đại có dây đeo có thể điều chỉnh, miếng đệm để tạo độ kín khít quanh mắt, cũng như các lỗ thông hơi giúp chống mờ sương. Kích thước bên trong của kính bảo hộ laser này là
133 mm x 51 mm. Chiều dài đường chéo của tròng kính là 66 mm. Kính bảo hộ an toàn laser được trang bị miếng chèn có thể tháo rời cho tròng kính thuốc (vui lòng tham khảo ý kiến bác sĩ để lắp tròng kính thuốc cho miếng chèn). Xếp hạng an toàn laser được in không phai trên tròng kính để chỉ ra mức độ bảo vệ được cung cấp cho các dải bước sóng cụ thể.

Kiểu kính bảo hộ hiện đại

Hướng dẫn về thông số kỹ thuật

*** Hướng dẫn này không nhằm mục đích thay thế việc đọc và hiểu các Tiêu chuẩn An toàn Laser ANSI Z136 hoặc EN 207 hoặc EN 208. Hướng dẫn này chỉ nhằm mục đích cung cấp tổng quan cơ bản để hiểu các ký hiệu trên tròng kính của dòng kính laser LG. ***

Tiêu chuẩn ANSI Z136 và EN 207

Kính an toàn laser được in không phai hai bộ số: Mật độ quang học (OD) và Xếp hạng LB, cả hai đều được sử dụng để biểu thị mức độ bảo vệ được cung cấp cho các dải bước sóng cụ thể. Số OD được in không phai trên kính an toàn laser có thể được sử dụng để xác định xem kính có đáp ứng tiêu chuẩn ANSI Z136 về bảo vệ an toàn laser cho một sản phẩm laser nhất định hay không. Ngoài ra, OD có thể được sử dụng để tính toán độ truyền qua (T) của ánh sáng qua kính an toàn laser.

Tiêu chuẩn EN 207 của Châu Âu về kính an toàn laser yêu cầu kính bảo hộ phải được dán nhãn CE và thông số kỹ thuật Xếp hạng LB phải được in không phai trên tròng kính. Ngoài ra, tròng kính và gọng kính phải có khả năng cung cấp mức độ bảo vệ đã nêu trong 10 giây hoặc 100 xung tùy thuộc vào chế độ laser. Xếp hạng LB bao gồm 3 thành phần: dải bước sóng, ký hiệu chế độ laser và số thang đo. Dải bước sóng được khắc trên kính an toàn laser được tính bằng nm và cực kỳ quan trọng vì mức độ bảo vệ của kính an toàn laser phụ thuộc vào bước sóng. Ký hiệu chế độ laser dựa trên thời lượng xung laser phát ra từ laser.

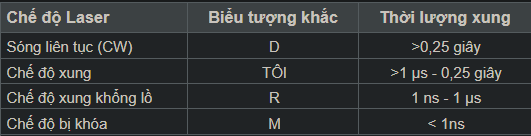

Chỉ định chế độ laser

Số thang đo (LBn) được dùng kết hợp với dải bước sóng và ký hiệu chế độ laser để xác định xem kính an toàn laser có đáp ứng mức bảo vệ tối thiểu bắt buộc đối với một loại laser nhất định hay không; xem bảng dưới đây. Nếu một thành phần của Xếp hạng LB được chia sẻ, thì dấu cộng sẽ được sử dụng để phân tách nhiều dải bước sóng hoặc chế độ laser và số thang đo để tiết kiệm không gian. Ngoài ra, dấu lớn hơn, >, đứng trước một dải bước sóng cho biết rằng xếp hạng số chế độ và thang đo cho dải bước sóng đó có hiệu lực đối với các bước sóng ánh sáng lớn hơn số dưới cùng trong dải lên đến và bao gồm số trên cùng trong dải. Ví dụ: nếu kính được xếp hạng là 330-370 D LB2 và >370-500 D LB3 thì ở 370 nm, xếp hạng sẽ là D LB2 và đối với tất cả các bước sóng lớn hơn 370 nm lên đến và bao gồm 500 nm sẽ được xếp hạng là D LB3.

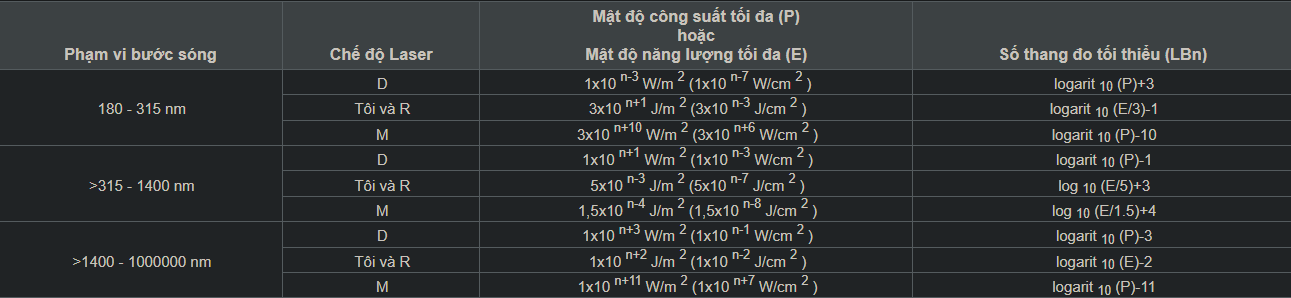

Tiêu chuẩn Châu Âu về lựa chọn kính an toàn laser

Có hai cách để sử dụng bảng trên: bắt đầu với số thang đo và tính mật độ công suất an toàn tối đa, hoặc bắt đầu với mật độ công suất và tính số thang đo an toàn tối thiểu. Điều này được minh họa bằng hai ví dụ dưới đây.

Ví dụ 1: Kính an toàn laser LG3 có vạch LB-Rating ghi là "180-315 D LB7 + IR LB4". Vì vậy, nếu kính LG3 được sử dụng với nguồn sáng xung 10 µs 280 nm, có thể tham khảo bảng trên để tìm ra rằng, E=3x10 n+1 J/m² , trong ví dụ này, thang đo là LB4, do đó n=4. Do đó, khi sử dụng kính an toàn laser LG3 trong trường hợp này, mật độ công suất tối đa của nguồn sáng không được vượt quá 3x10 5 J/ m² .

Ví dụ 2: Laser ion Krypton liên tục phát ra tia laser ở bước sóng 647,1 nm có mật độ công suất tối đa là 2,2x104 W / m2 . Sử dụng bảng trên, có thể tính toán số thang đo bằng công thức LBn=log10 ( P)-1, kết quả là số thang đo được làm tròn là 4. Kính an toàn laser LG4 đáp ứng các thông số an toàn của tiêu chuẩn EN 207 Châu Âu trong ví dụ này.

Xếp hạng căn chỉnh (EN 208)

Dòng kính LG13 và LG14 được đánh giá cho các ứng dụng căn chỉnh bằng laser. Đánh giá này cho phép thấu kính truyền một phần ánh sáng cho mục đích căn chỉnh, đồng thời làm suy yếu ánh sáng xuống mức công suất an toàn cho mắt trong trường hợp vô tình tiếp xúc trực tiếp với chùm tia. Đánh giá được đưa ra là RB# trong đó # được thay thế bằng mật độ quang học tối thiểu ở bước sóng hoặc phạm vi bước sóng được chỉ định (tính bằng nm). Cùng với giá trị RB này là công suất và năng lượng tối đa cho phép của tia laser qua khẩu độ Ø7 mm. Công suất được đưa ra cho các xung lớn hơn 0,2 ms, trong khi năng lượng được chỉ định cho các xung từ 1 ns đến 0,2 ms. Khi sử dụng laser xung, hệ số hiệu chỉnh N1/4 phải được nhân với đánh giá năng lượng tối đa, thay thế N bằng số xung mà tia laser tạo ra trong khoảng thời gian 10 giây.

Ví dụ: Kính an toàn laser LG14 có định mức căn chỉnh là 1 W 2 x 10-4 J 532 RB3. Ở 532 nm, kính sẽ có mật độ quang học từ 3 đến 4, tương ứng với độ truyền dẫn từ 0,1% đến 0,01%. Công suất/năng lượng tối đa trên khẩu độ Ø7 mm mà kính này có thể sử dụng ở 532 nm là 1 W đối với CW hoặc các xung lớn hơn 0,2 ms, và 2 x 10-4 J đối với các xung từ 1 ns đến 0,2 ms.

Vui lòng tham khảo tiêu chuẩn EN 208 chính thức có thể mua từ BSI.

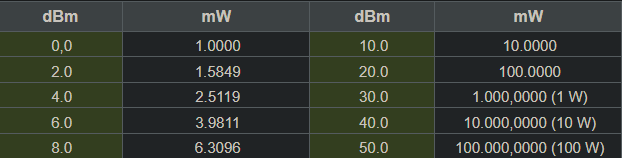

Chuyển đổi công suất dBm sang mW

P(mW) = Công suất tính bằng mW

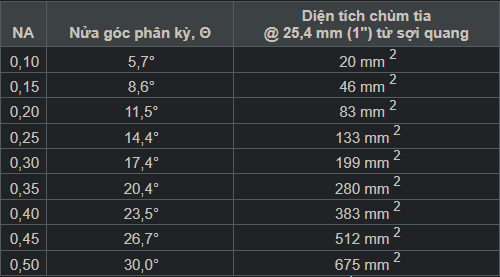

Ánh sáng thoát ra khỏi sợi quang

Lưu ý: Các giá trị trong bảng này được làm tròn xuống để cung cấp diện tích chùm tia bảo toàn.

Khi làm việc với sợi quang, ánh sáng phát ra trực tiếp từ mặt đầu sợi quang sẽ phân kỳ. Do đó, mật độ công suất giảm dần khi chùm tia lan tỏa và nguy cơ gây tổn thương mắt cũng giảm dần. Bảng bên trái liệt kê diện tích chùm tia được tạo ra bởi ánh sáng thoát ra khỏi sợi quang đối với các sợi có khẩu độ số (NA) từ 0,10 đến 0,50. Nếu bạn biết tổng công suất phát ra từ sợi quang, bạn có thể tính toán mật độ công suất tại khoảng cách 25,4 mm (1") tính từ đầu sợi quang. Mật độ công suất này sẽ cho phép bạn xác định khoảng cách quan sát an toàn từ đầu sợi quang.

An toàn laser

An toàn và phân loại laser

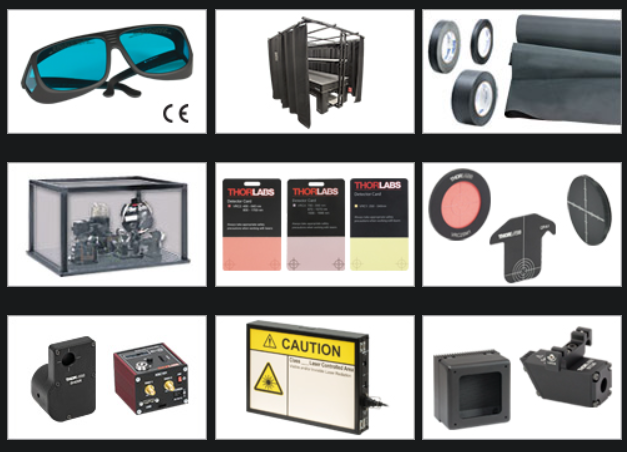

Cần lưu ý các biện pháp an toàn và sử dụng thiết bị an toàn đúng cách khi vận hành laser. Mắt rất dễ bị tổn thương, ngay cả khi chỉ tiếp xúc với cường độ ánh sáng laser rất thấp. Thorlabs cung cấp một loạt các phụ kiện an toàn laser có thể được sử dụng để giảm thiểu nguy cơ tai nạn hoặc thương tích. Phát xạ laser trong dải quang phổ khả kiến và hồng ngoại gần có nguy cơ gây tổn thương võng mạc cao nhất, vì giác mạc và thủy tinh thể trong suốt đối với các bước sóng này, và thủy tinh thể có thể tập trung năng lượng laser vào võng mạc.

Thực hành an toàn và Phụ kiện an toàn nhẹ

Phải đeo kính bảo hộ chống tia laser khi làm việc với các hệ thống laser loại 3 hoặc loại 4.
Bất kể loại laser nào, Laserman khuyến nghị luôn sử dụng kính bảo hộ laser khi làm việc với chùm tia có công suất không nhỏ, vì các công cụ bằng kim loại như tua vít có thể vô tình làm lệch hướng tia.
Kính bảo hộ laser thiết kế cho bước sóng cụ thể cần được đặt ở nơi dễ thấy gần thiết bị laser, nhằm bảo vệ người sử dụng khỏi các phản xạ không mong muốn.
Mỗi kính bảo hộ đều được đánh dấu dải bước sóng được bảo vệ và mật độ quang học tối thiểu trong dải đó.
Rèm chắn laser và vải an toàn laser giúp bảo vệ các bộ phận khác trong phòng thí nghiệm khỏi ảnh hưởng từ tia laser năng lượng cao.
Vật liệu cản sáng giúp ngăn chặn ánh sáng trực tiếp hoặc phản xạ thoát ra khỏi khu vực làm việc.
Hệ thống bao che chuyên dụng có thể được sử dụng để cô lập hoặc giảm thiểu rủi ro từ chùm tia trong quá trình thí nghiệm.
Luôn tắt nguồn laser sợi quang trước khi kết nối hoặc tháo rời sợi quang, đặc biệt khi công suất vượt quá 10 mW.
Tất cả chùm tia cần được hấp thụ hoàn toàn ở cuối đường đi và cửa phòng thí nghiệm phải đóng lại trong suốt quá trình vận hành laser.
Không để chùm tia ở ngang tầm mắt.
Thực hiện thí nghiệm sao cho mọi chùm tia truyền theo phương ngang trên bàn quang học.
Loại bỏ các vật dụng phản xạ không cần thiết, như nhẫn, đồng hồ… khi làm việc gần vùng có tia sáng laser.
Thấu kính và các thiết bị quang học có thể phản xạ một phần chùm tia – cần đặc biệt lưu ý.
Vận hành laser ở công suất thấp nhất cần thiết cho quá trình làm việc.
Trong quá trình căn chỉnh, nên giảm công suất đầu ra của laser.
Sử dụng màn chắn hoặc bộ lọc tia để giảm công suất chùm tia đến mức an toàn.
Đặt biển cảnh báo hoặc nhãn phù hợp gần khu vực làm việc với tia laser.
Với laser loại 3R hoặc 4, cần sử dụng biển báo laser có hộp đèn và hệ thống khóa liên động an toàn.
Không sử dụng Thẻ xem tia laser thay thế cho Bẫy tia thích hợp.

Nếu bạn đang cần tư vấn hoặc đặt hàng kính bảo hộ laser phù hợp với nhu cầu sử dụng – hãy liên hệ ngay với Laserman để được hỗ trợ chi tiết.
Chúng tôi cung cấp đa dạng kính an toàn đạt chuẩn CE – EN 207/208 – phù hợp với nhiều bước sóng laser trong công nghiệp và nghiên cứu.
