Làm thế nào để nhập biểu tượng logo ở định dạng AI vào EzCad2?

Đăng bởi: Hiếu Laserman - 29/07/2025

Phần mềm EzCad2 chỉ hỗ trợ nhập các tệp vector AI được lưu dưới định dạng của Adobe Illustrator phiên bản 3 hoặc 8. Các tệp AI được tạo từ các phiên bản Illustrator mới hơn (CS6, CC, 2020…) không thể nhập trực tiếp vào EzCad2.

Hướng dẫn từng bước

Bước 1: Lưu tệp AI về định dạng phù hợp

Nếu bạn đang sử dụng phần mềm Adobe Illustrator phiên bản mới, hãy làm như sau:

Vào menu File → chọn Save As
Chọn định dạng .AI

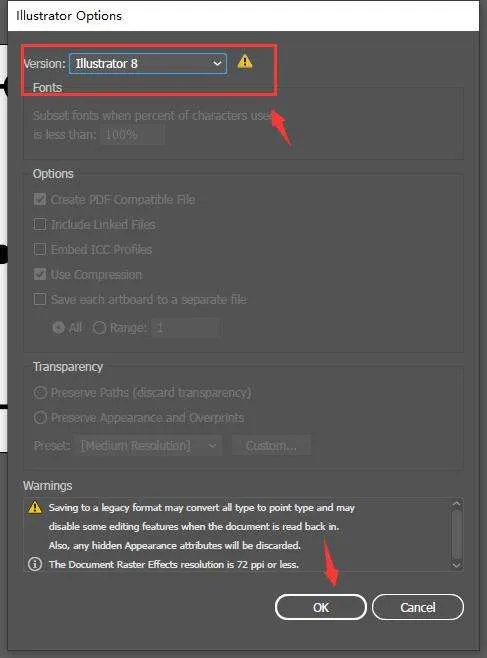

Khi hộp thoại “Illustrator Options” xuất hiện → tại mục Version, chọn:
- Illustrator 3
- hoặc Illustrator 8
Nhấn OK để lưu lại.

Lưu ý: Đây là bước quan trọng – EzCad2 sẽ không đọc được nếu bạn để mặc định phiên bản mới hơn.

Bước 2: Nhập tệp AI vào EzCad2

Mở phần mềm EzCad2

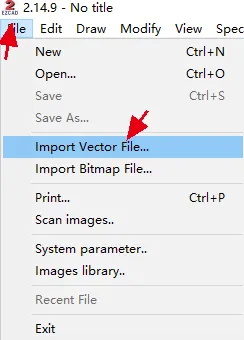

Vào File → Import Vector File

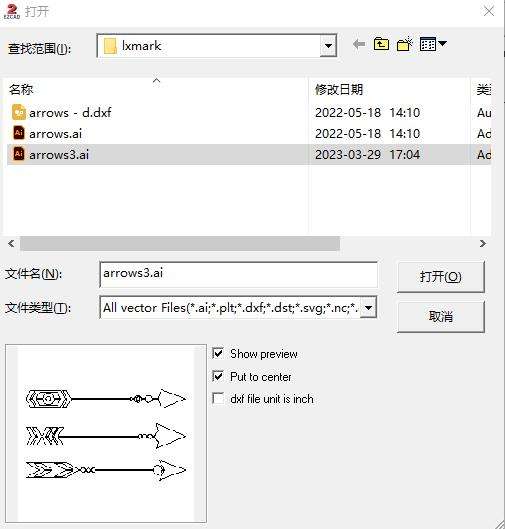

Chọn tệp AI đã lưu ở bước 1
Điều chỉnh vị trí và kích thước logo nếu cần

Bạn có thể chỉnh lại kích thước hình ảnh ngay trong EzCad2 trước khi tiến hành khắc.

Lưu ý:

EzCad2 không hỗ trợ định dạng AI mới (từ CS trở đi).

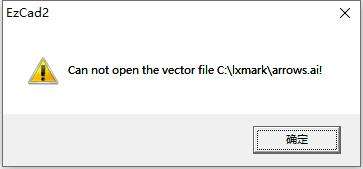

Nếu tệp AI không thể mở được, hãy kiểm tra lại định dạng phiên bản khi lưu.
Ngoài AI, EzCad2 còn hỗ trợ định dạng DXF và PLT, bạn có thể chuyển đổi nếu cần.

Liên quan: phần mềm EZCAD có thể nhập những loại tệp vector nào?

Nếu phiên bản tệp AI quá cao hoặc tệp bị hỏng, tệp sẽ không mở được.
