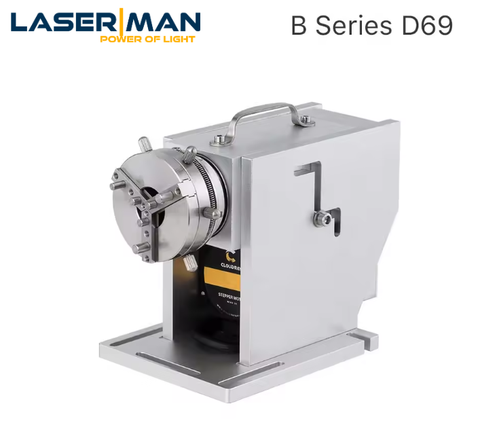

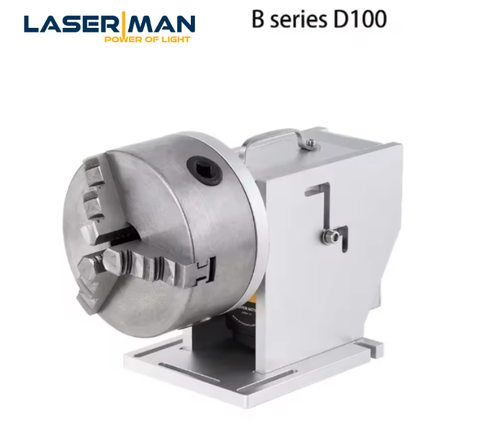

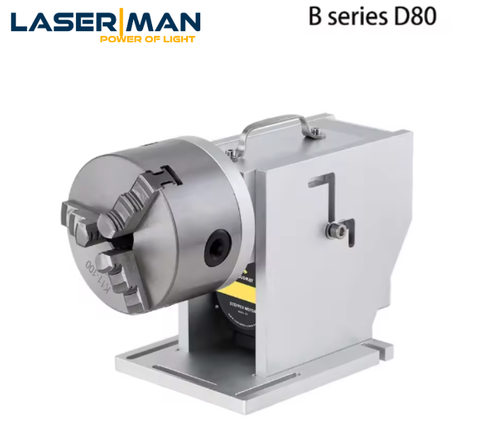

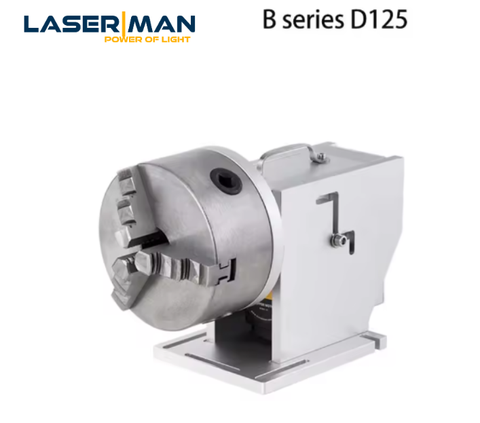

Trục Xoay B D69 D80 D100 D125 - B Series

Phụ kiện xoay tròn chuyên dụng cho máy khắc laser, mang lại khả năng khắc chính xác trên các chi tiết hình trụ, vòng tròn, ống và nhiều sản phẩm đặc thù khác.

1. Giới thiệu chung (THREE-JAW Chuck Rotary Attachment – B Series)

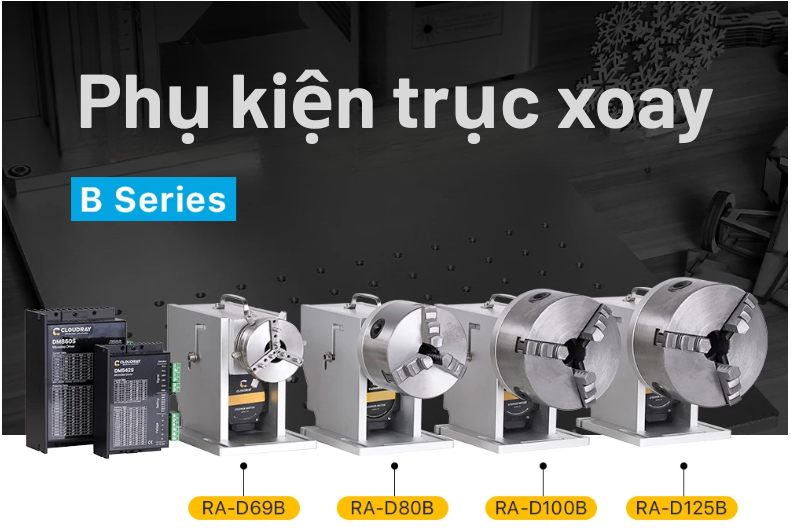

Dòng sản phẩm Cloudray B Series gồm nhiều model: RA-D69B, RA-D80B, RA-D100B, RA-D125B, thiết kế chắc chắn, phù hợp với nhiều loại máy khắc laser Fiber, CO₂ và UV.

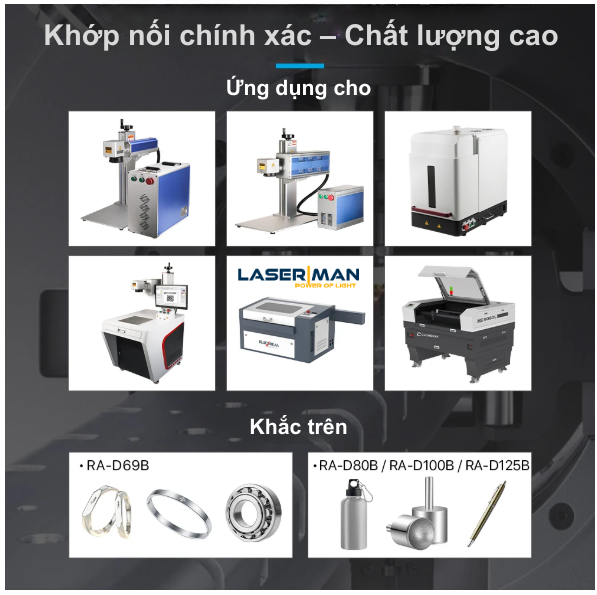

Ứng dụng đa dạng:

• Máy khắc laser để bàn

• Máy khắc laser cầm tay

• Máy khắc laser tủ kín

• Máy khắc laser CO₂ dạng phẳng

Có thể gia công chính xác trên: nhẫn, vòng tay, bạc, inox, bình giữ nhiệt, linh kiện công nghiệp, mũi khắc và nhiều sản phẩm kim loại khác.

2. Ưu điểm sản phẩm (Product Advantage)



3. Thông số kỹ thuật (Specification)

Cloudray B Series – Mâm cặp xoay 3 chấu

Thông số chung (General Parameters)	RA-D69B-G2.5	RA-D80B-G2.5	RA-D100B-G2.5	RA-D125B-G2.5
Đường kính mâm cặp (Chuck Size)	D69	D80	D100	D125
Tỉ số truyền (Reduction Ratio)	2.5	2.5	2.5	2.5
Chiều cao trục (Axle Height)	4.52 in (115mm)	4.52 in (115mm)	4.52 in (115mm)	4.52 in (115mm)
Kích thước (Dimensions)	8.14.76.5 in (208120165mm)	9.24.76.5 in (233120165mm)	9.74.76.5 in (247120165mm)	9.94.96.9 in (253125175mm)
Trọng lượng (Weight)	10.93 lbs (4.96kg)	12.80 lbs (5.81kg)	15.34 lbs (6.96kg)	19.04 lbs (8.64kg)

Thông số động cơ (Motor Parameters)
Kích thước khung (Frame Size)	Nema24 (60mm)
Momen giữ (Holding Torque)	2.94 N.m
Điện áp định mức (Rated Voltage)	2.8V
Dòng điện định mức (Rated Current)	4A
Chiều dài motor (Motor Length)	3.46 in (88mm)
Driver tương thích (Matching Driver)	Cloudray DM542S / DM860S (D125)
Dây kết nối (Wire)	A+ = Vàng / A- = Xanh dương / B+ = Xanh lá / B- = Đỏ

Kích thước cụ thể từng model:

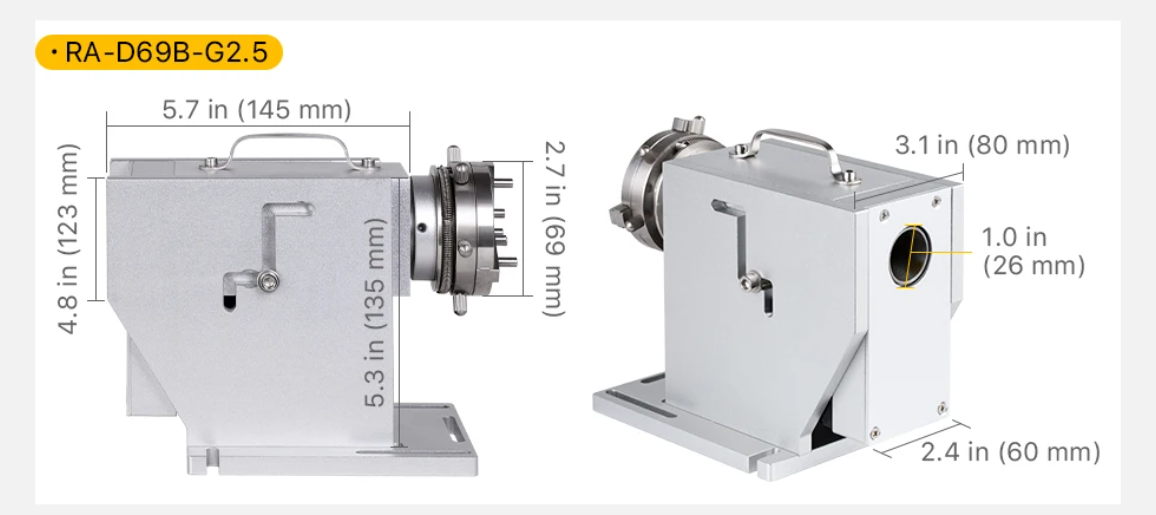

• RA-D69B-G2.5: 145 × 123 × 80mm – 4.6kg

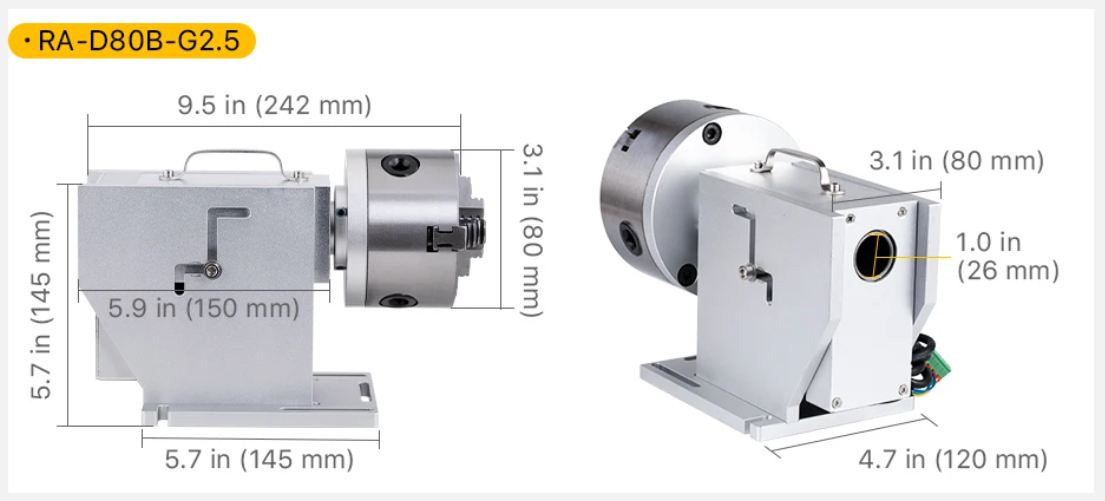

• RA-D80B-G2.5: 242 × 145 × 80mm – 5.6kg

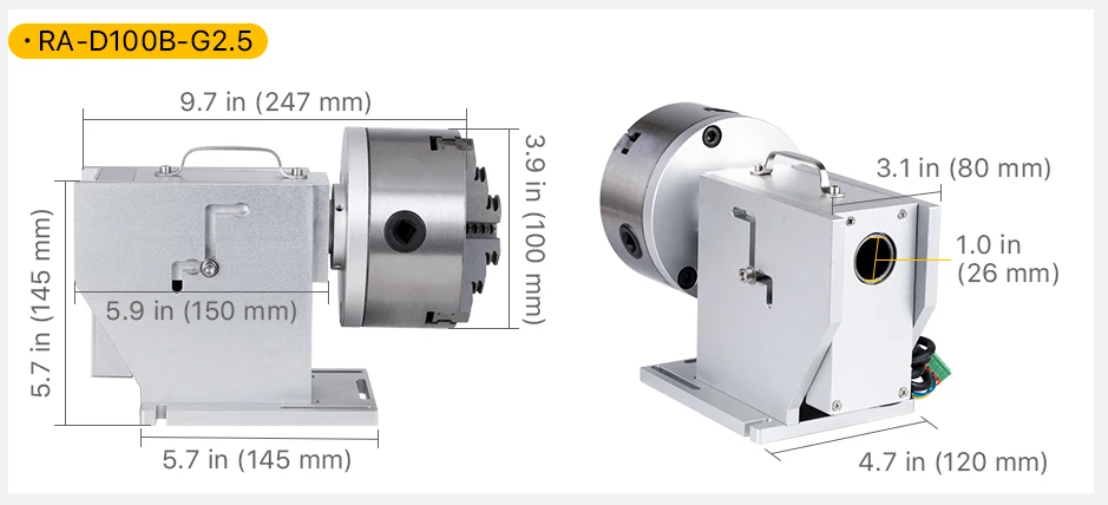

• RA-D100B-G2.5: 247 × 146 × 120mm – 5.8kg

• RA-D125B-G2.5: 250 × 146 × 120mm – 9.5kg

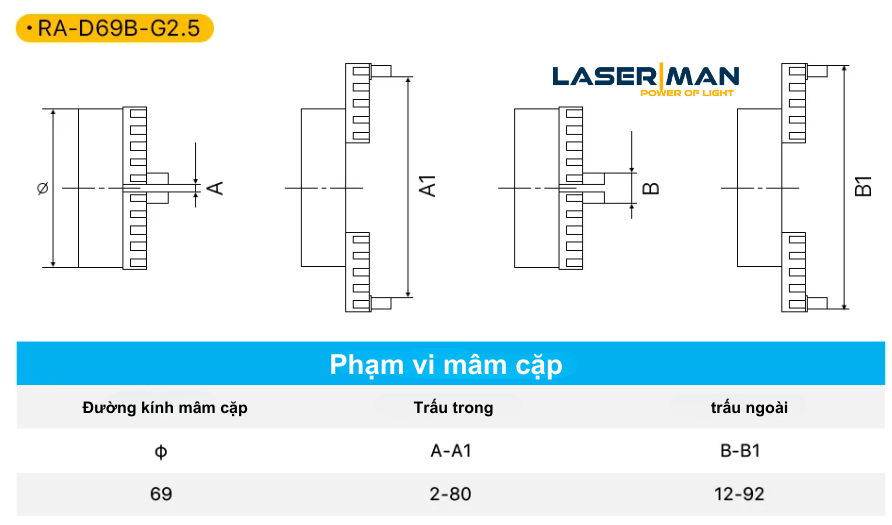

4. Phạm vi kẹp (Chuck Clamping Range)

• RA-D69B: kẹp từ Ø2 – Ø80mm



• RA-D80B / D100B / D125B: kẹp từ Ø2 – Ø110mm

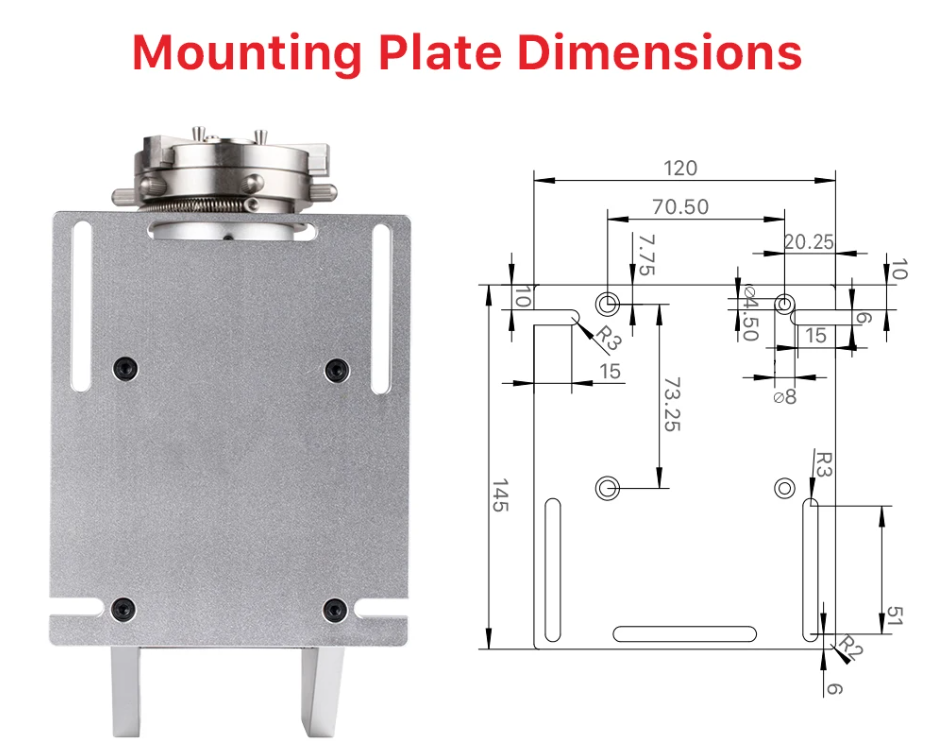

5. Kích thước gá lắp (Mounting Plate & Tailstock)

• Tấm gá lắp chắc chắn, dễ dàng cố định lên nhiều dòng máy laser khác nhau.

• Có thể bổ sung đuôi chống & baseplate (cho model RA-D69B, RA-D80B) để giữ phôi dài, trục ống, hoặc chi tiết cần xoay ổn định hơn.

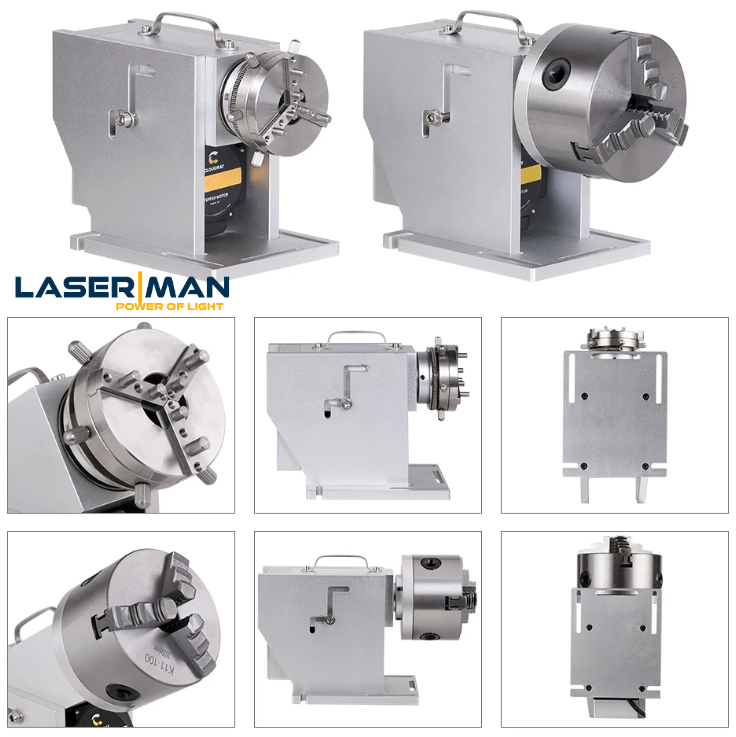

6. Trình diễn sản phẩm (Product Show)

Mâm xoay B Series được gia công tỉ mỉ, bề mặt nhôm phay CNC sắc nét, bền bỉ, dễ bảo trì.

---

✅ Với thiết kế linh hoạt, độ bền cao và độ chính xác vượt trội, mâm cặp 3 chấu Cloudray B Series là lựa chọn tối ưu cho các xưởng gia công laser cần khắc vòng tròn, ống, nhẫn, bình giữ nhiệt, và nhiều chi tiết trụ phức tạp.
