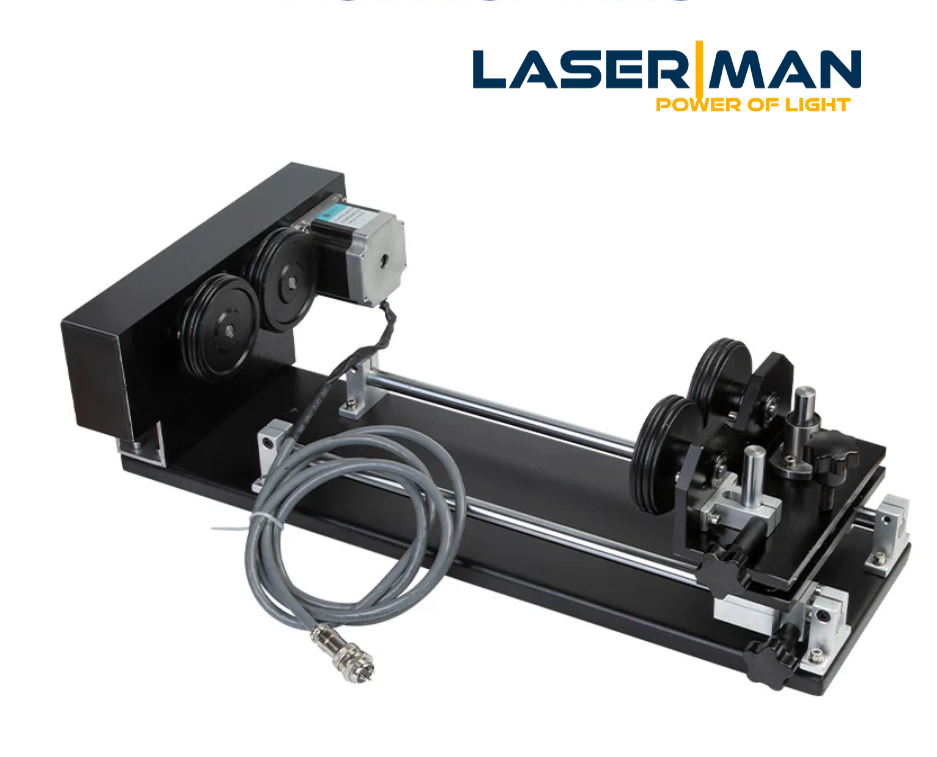

Rotary Axis – Trục Xoay Gá Lăn Cho Máy Laser ( clouray model A)

1. Tính năng nổi bật

• Torque lớn & tốc độ cao → gia công nhanh, ổn định.

• Giảm nhiệt động cơ → hoạt động bền bỉ, tiết kiệm điện.

• Chuyển động mượt mà, độ ồn thấp → tối ưu cho xưởng sản xuất liên tục.

• Closed-loop control → đảm bảo không mất bước, đạt mô-men xoắn tối đa.

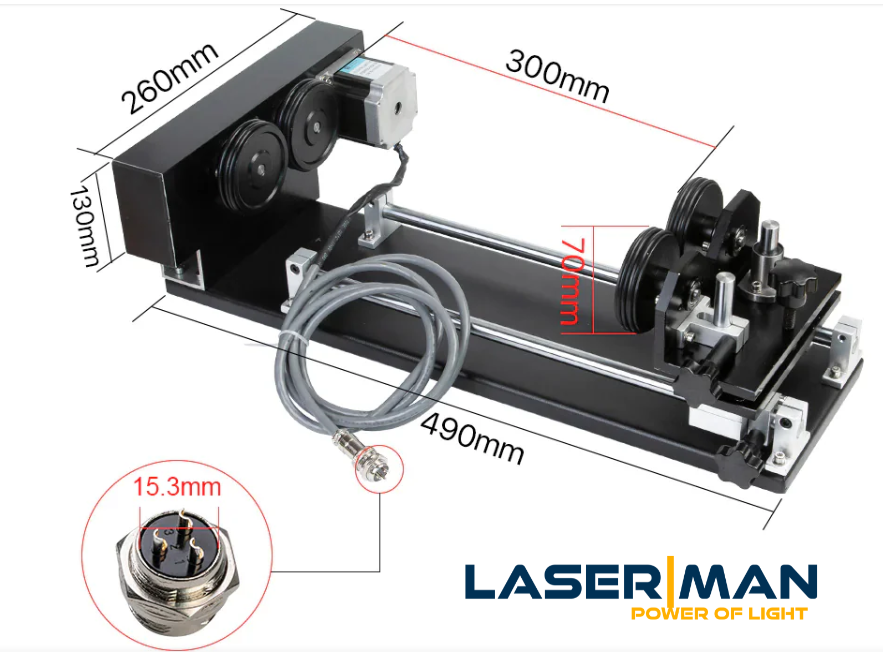

2. Kích thước & Thiết kế

Rotary Axis được thiết kế nhỏ gọn với khung nhôm chắc chắn, thông số chi tiết:

• Chiều dài tổng: 490mm

• Chiều rộng: 260mm

• Chiều cao: 130mm

• Đường kính gá lăn: 70mm

• Đầu kết nối tín hiệu: Ø15.3mm

Thiết kế này giúp dễ dàng đặt vào buồng máy laser, phù hợp nhiều không gian làm việc khác nhau.

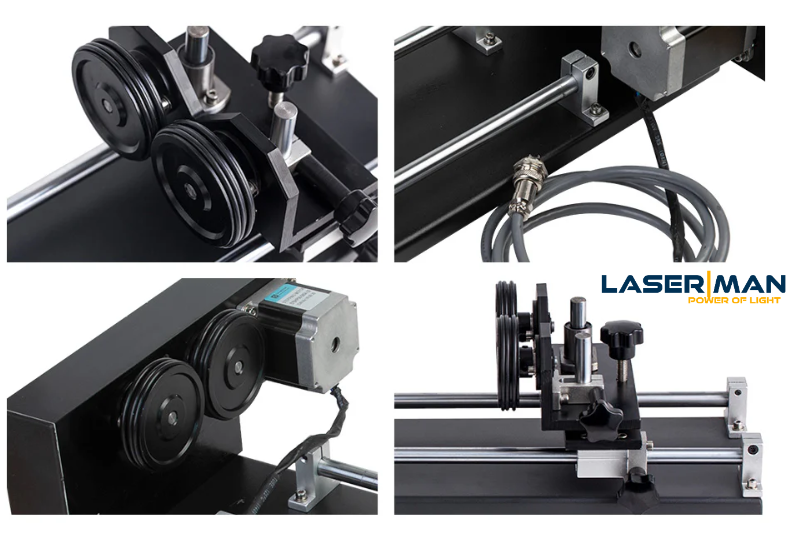

3. Hình ảnh chi tiết sản phẩm

Rotary Axis được chế tạo tinh xảo với các chi tiết nổi bật:

• Puly truyền động & dây đai bền chắc.

• Đầu nối tín hiệu tích hợp sẵn dây dẫn 1.5m.

• Khung gá có thể điều chỉnh để phù hợp nhiều loại sản phẩm trụ tròn.

4. Cấu tạo & Điều chỉnh

Người dùng có thể dễ dàng:

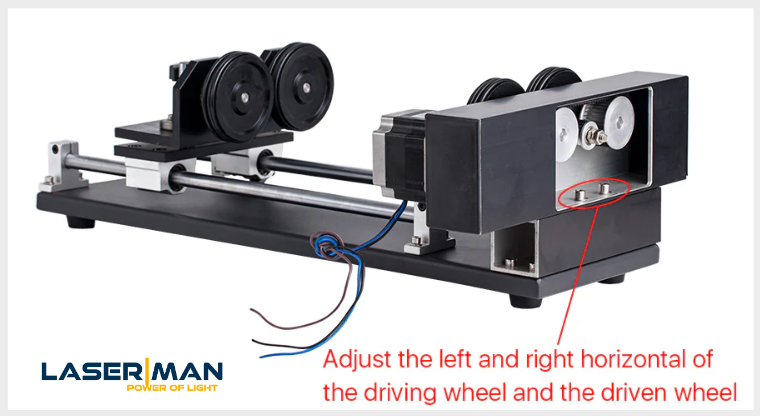

• Điều chỉnh ngang: vị trí puly truyền động và puly bị động.

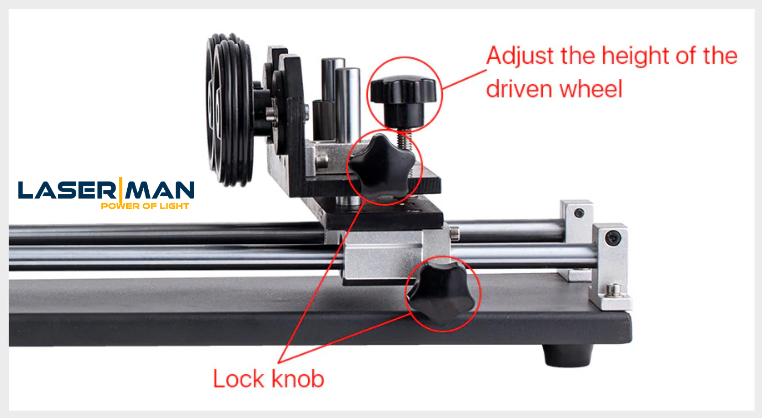

• Điều chỉnh cao độ: chiều cao puly để cân chỉnh phù hợp sản phẩm.

• Khóa trục gá: giữ sản phẩm ổn định trong quá trình khắc.

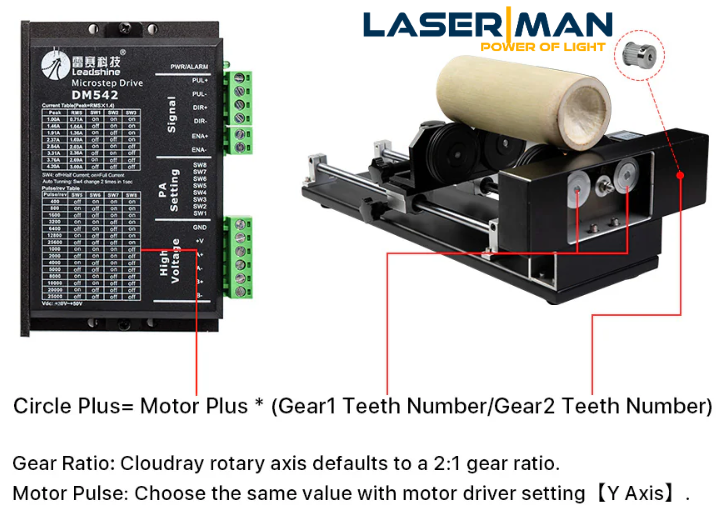

Ngoài ra, tỉ số truyền động tiêu chuẩn 2:1, đảm bảo độ chính xác khi kết hợp với phần mềm điều khiển.

5. Hướng dẫn kết nối

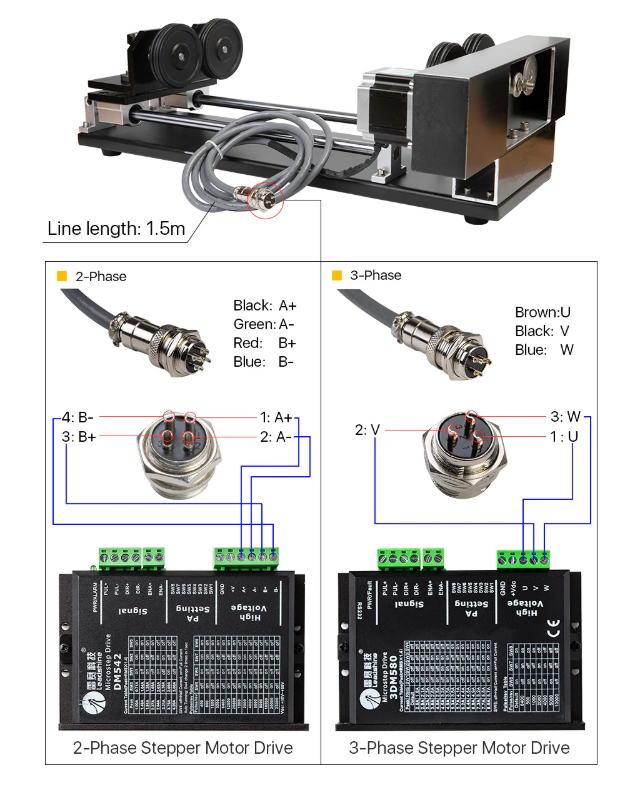

Rotary Axis hỗ trợ cả Stepper Motor 2 Phase và Stepper Motor 3 Phase, dễ dàng kết nối với các driver thông dụng:

• DM542, DM556, DM860 (2 Phase).

• 3DM580S, 3DM583, 3DM6853 (3 Phase).

Kết nối trực tiếp với card điều khiển RDWorks, cài đặt nhanh chóng thông qua phần mềm với các thông số:

• Enable Rotating: Yes

• Diameter: nhập đường kính sản phẩm

• Circle Pulse: chọn số xung cho mỗi vòng xoay

6. Ứng dụng

Rotary Axis chuyên dùng để khắc laser lên các sản phẩm hình trụ hoặc bo tròn như:

• Ly inox, bình giữ nhiệt.

• Ống kim loại, phụ kiện cơ khí.

• Gậy, bút, trục xoay công nghiệp.
