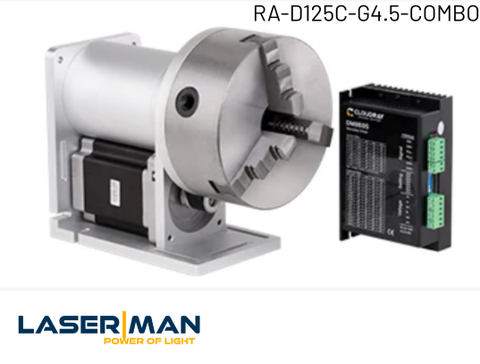

Trục Xoay C D125 D160 - C Series

Trục Quay 3 Chấu C Series – RA-D125C / RA-D160C

🔩 Sản phẩm trục quay ba chấu thuộc dòng C Series – sử dụng động cơ bước Nema34, thích hợp cho các ứng dụng khắc laser lên vật tròn như bình giữ nhiệt, vòng tay, trục tròn, ống thép...

1. Tổng Quan Sản Phẩm

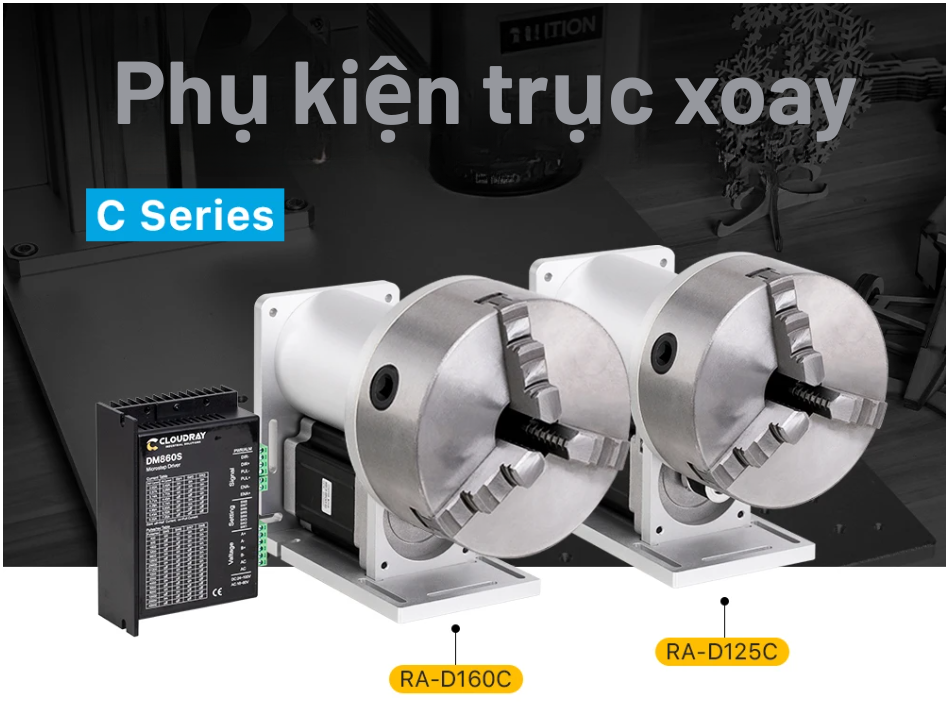

Dòng trục quay Cloudray C Series với 2 phiên bản:

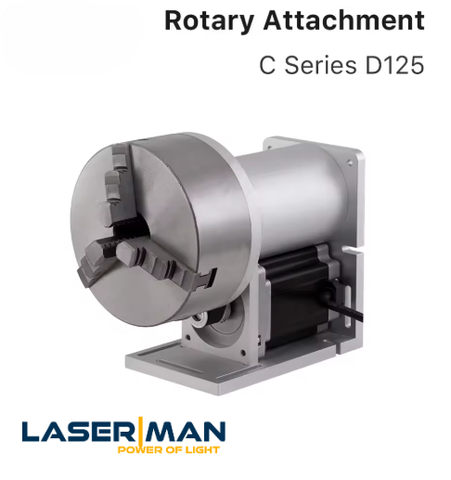

• RA-D125C: Đường kính mâm cặp 125mm

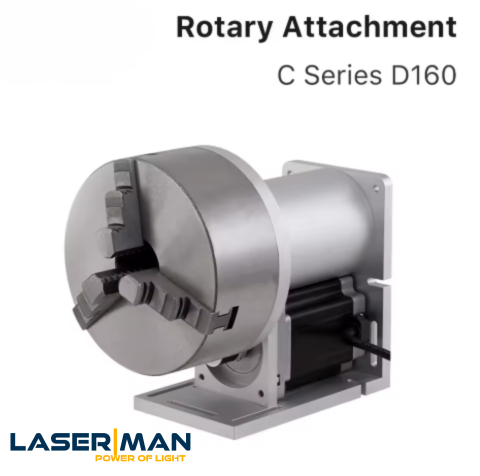

• RA-D160C: Đường kính mâm cặp 160mm

Phù hợp với nhiều dòng máy khắc laser Fiber, CO2, UV hoặc mini – bàn mở.

2. Ứng Dụng Đa Năng

✅ Tương thích với hầu hết các dòng máy khắc laser

✅ Khắc được đa dạng sản phẩm: bình nước, chén inox, tay nắm, linh kiện tròn, vòng bi, bút kim loại…

3. Ưu Điểm Sản Phẩm

🔹 Chất liệu cao cấp: Hợp kim nhôm & Thép không gỉ

🔹 Độ chính xác cao: Đảm bảo vị trí cố định ổn định trong quá trình khắc

🔹 Động cơ bước Nema34: Êm, bền, xoay đều và mạnh mẽ

4. Thông Số Kỹ Thuật Chính

Cloudray – Trục quay dòng C (C Series Rotary Attachment)

Thông số chung (General Parameters)

Thông số	RA-D125C-G4.5	RA-D160C-G4.5
Kích thước mâm cặp	D125	D160
Tỷ số truyền	4.5	4.5
Chiều cao trục quay	5.59 in (142 mm)	5.59 in (142 mm)
Kích thước tổng thể	104.76.97 in (255120177 mm)	10.84.78.7 in (275120222 mm)
Trọng lượng	28.20 lbs (12.79 kg)	36.27 lbs (16.45 kg)

Thông số động cơ (Motor Parameters)

Thông số	Giá trị
Kích thước khung	NEMA34 (86 mm)
Mô-men giữ (Holding Torque)	8.4 N·m
Điện áp định mức	1.9 V
Dòng điện định mức	3.5 A
Chiều dài động cơ	4.65 in (118 mm)
Driver tương thích	Cloudray DM860S
Dây kết nối	A+YELLOW / A–BLUE / B+GREEN / B–RED

Model	RA-D125C-G4.5	RA-D160C-G4.5
Đường kính	125 mm	160 mm
Tỉ số truyền	4.5	4.5
Chiều cao trục	142 mm	142 mm
Kích thước	255×120×177 mm	275×120×222 mm
Trọng lượng	12.79 kg	16.45 kg

5. Kích Thước Chi Tiết

Cấu tạo chắc chắn, dễ lắp đặt – phù hợp nhiều không gian xưởng.

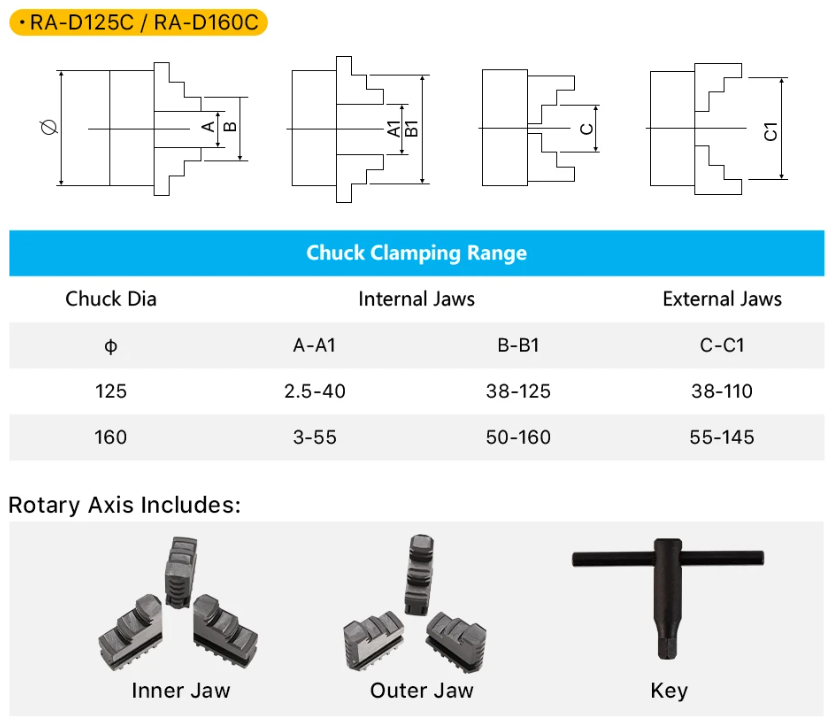

6. Khả Năng Kẹp Phôi

Mâm cặp	Kẹp trong (mm)	Kẹp ngoài (mm)
D125	2.5 – 125	38 – 110
D160	3 – 160	55 – 145

👉 Gồm cả bộ hàm trong + ngoài và khóa mở kèm theo.

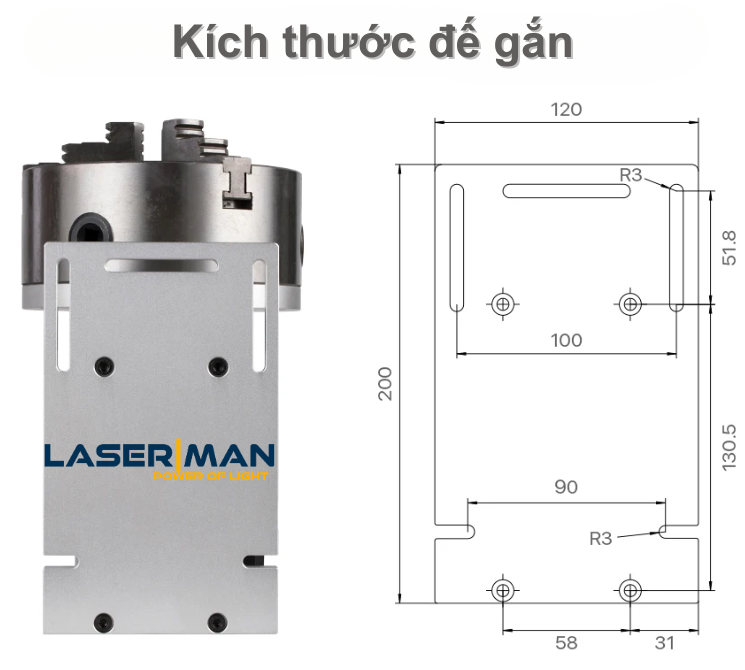

7. Kích Thước Đế Gắn Máy

🧰 Tấm đế có sẵn rãnh và lỗ định vị – giúp dễ dàng lắp vào máy laser, CNC hoặc fixture tùy chỉnh.

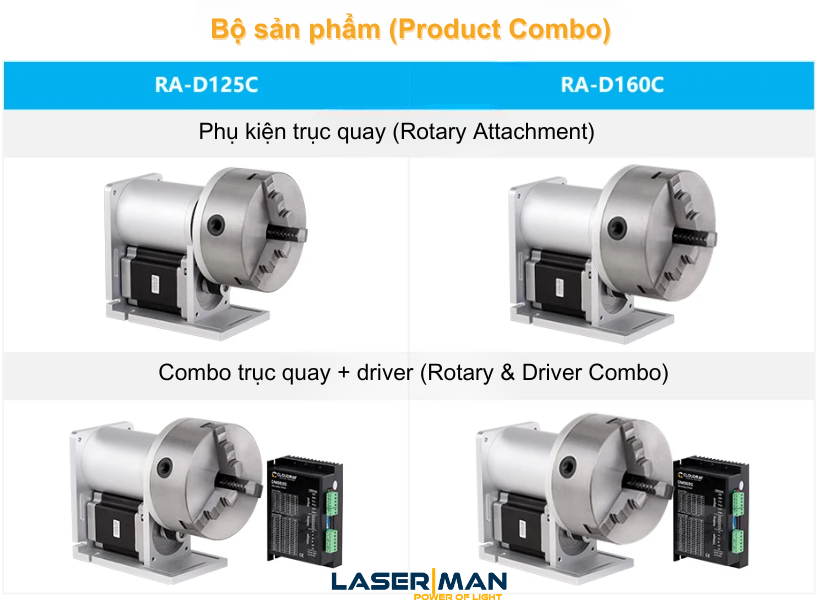

8. Các Combo Có Sẵn

🧩 Bạn có thể chọn:

• Trục quay đơn: RA-D125C hoặc RA-D160C

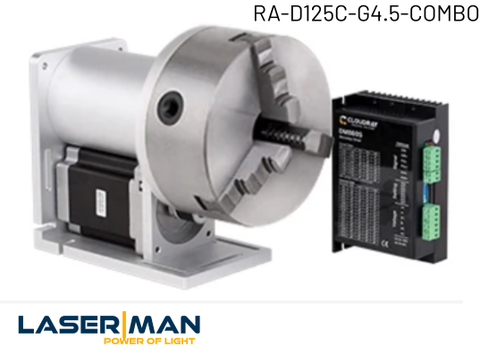

• Combo trục + driver Cloudray DM860S: Giúp đồng bộ, cắm là chạy

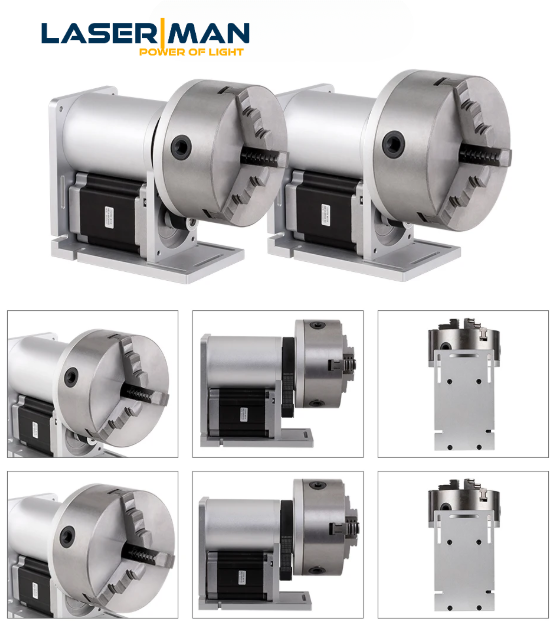

9. Góc Nhìn Thực Tế Sản Phẩm

Chụp nhiều góc, dễ hình dung khi lắp đặt vào máy – thẩm mỹ và gọn gàng.

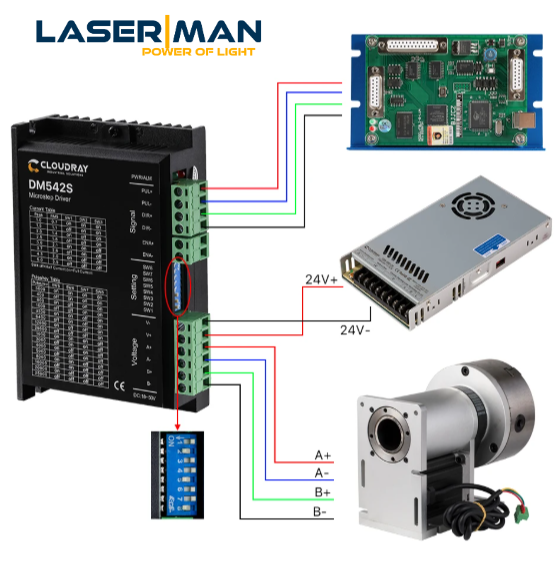

10. Sơ Đồ Kết Nối

🔌 Dễ đấu dây, tương thích driver DM542S/DM860S, có thể kết nối với:

• Bộ điều khiển laser (BJJCZ, LMCV4, v.v.)

• Bộ nguồn 24V

• Máy khắc Fiber/UV/CO₂

---

✅ Với thiết kế linh hoạt, độ bền cao và độ chính xác vượt trội, mâm cặp 3 chấu Cloudray B Series là lựa chọn tối ưu cho các xưởng gia công laser cần khắc vòng tròn, ống, nhẫn, bình giữ nhiệt, và nhiều chi tiết trụ phức tạp.
