Trục xoay mini nâng cao D70

• Chất liệu chính: Hợp kim nhôm 6061
• Cơ cấu truyền động: Động cơ bước 60
• Phương thức truyền động: Truyền động điện
• Cổng lắp đặt: 50x50mm (ren M5 M6)
• Phạm vi kẹp:
  • Đường kính trục chính: 9mm-90mm
  • Đường kính tay kẹp: 15mm-95mm
  • Đường kính đầu kẹp: 22mm-100mm
• Khối lượng tịnh: 3.6 kg
• Loại sản phẩm có thể gia công: Nhẫn, vòng tay, cốc nước, bóng thủy tinh, vật nhỏ cỡ vừa.

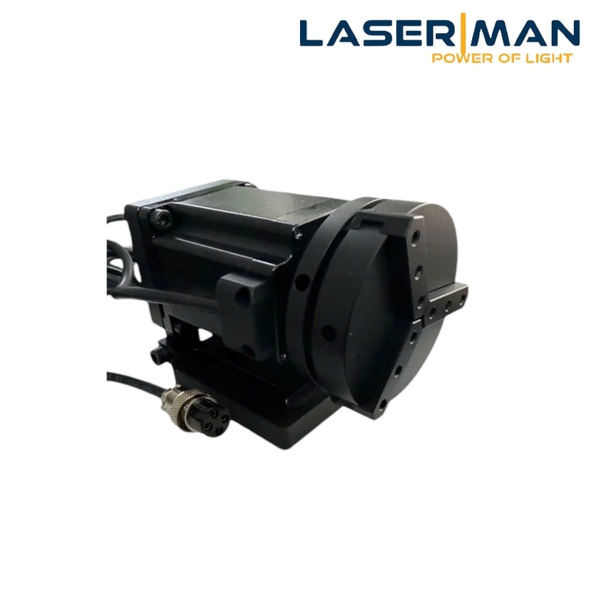

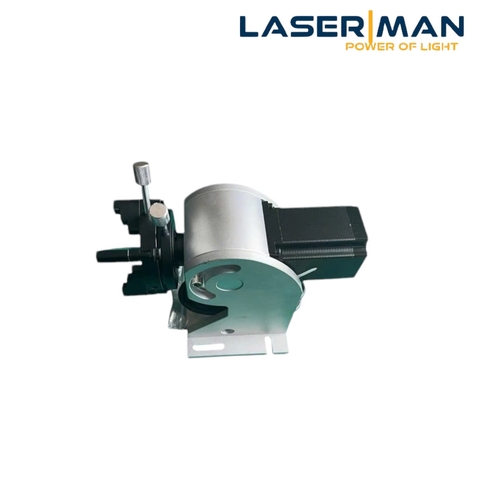

D70-A	D70B

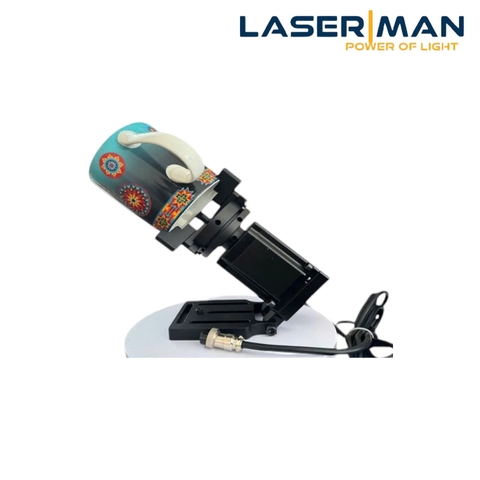

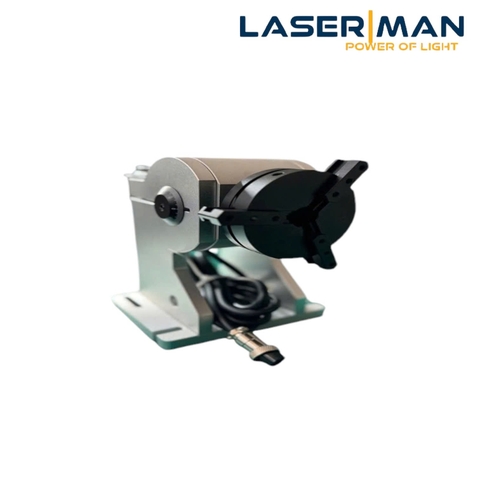

D70-C	D70-D

Các thông số khác

• Thông số kỹ thuật: Động cơ bước 57H, dòng định mức 4A, điện áp 2.8V
• Kích thước đóng gói (thùng giấy): Dài 325mm, Rộng 200mm, Cao 190mm (Bao bì thùng giấy chống va đập)
• Đặc điểm của sản phẩm: Hỗ trợ kẹp đa dạng
• Phụ kiện kèm theo: Trục x 3, tay kẹp x 3, góc lục giác trong x 2, đĩa kẹp x 2, bu lông x 9
• Chú ý khi sử dụng: Đảm bảo vệ sinh trong quá trình sản xuất
• Bao bì sản phẩm: Bao bì bọc bảo vệ bằng mút dày 30mm, hộp giấy bên ngoài.

Hướng dẫn sử dụng động cơ

• Sơ đồ đấu dây

  • Đỏ (RED) và Xanh lá (GRN): cuộn dây A+
  • Vàng (YEL) và Xanh dương (BLU): cuộn dây B+

• Thông số điện sử dụng

  • Số pha: 2 pha
  • Góc bước: 1.8 ± 5%
  • Điện áp: 2.8V
  • Dòng điện: 4.0A
  • Điện trở: 0.7 ± 10% ohm
  • Độ tự cảm: 1.7 ± 20% mH
  • Mô-men giữ: Tối thiểu 20 kg.cm
  • Lớp cách điện: B
