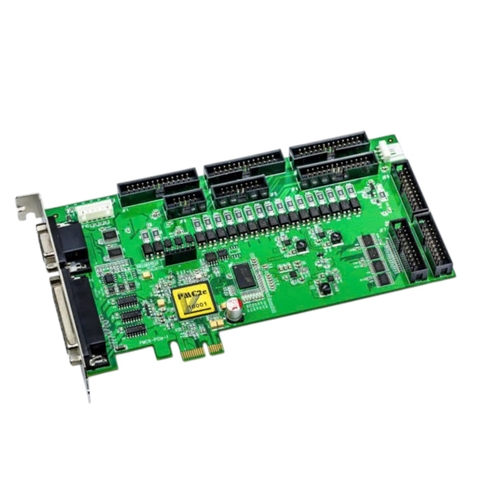

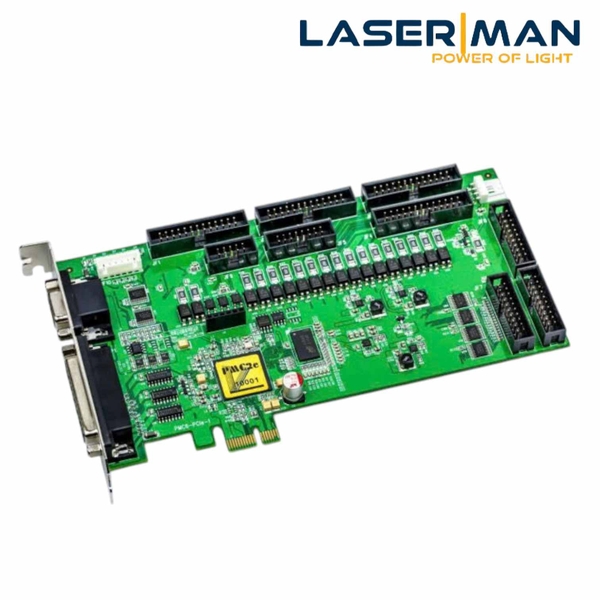

Card điều khiển máy khắc Laser PMC2e

Tình trạng: Giao hàng từ 01 ngày trở lên

SKU: LS0370

Thương hiệu: marking Mate

Loại: Laser Control Card

26.500.000₫ (chưa gồm VAT)

29.150.000₫ (đã gồm VAT)

Gọi ngay 0838 811 911 để được tư vấn và hỗ trợ tốt nhất!

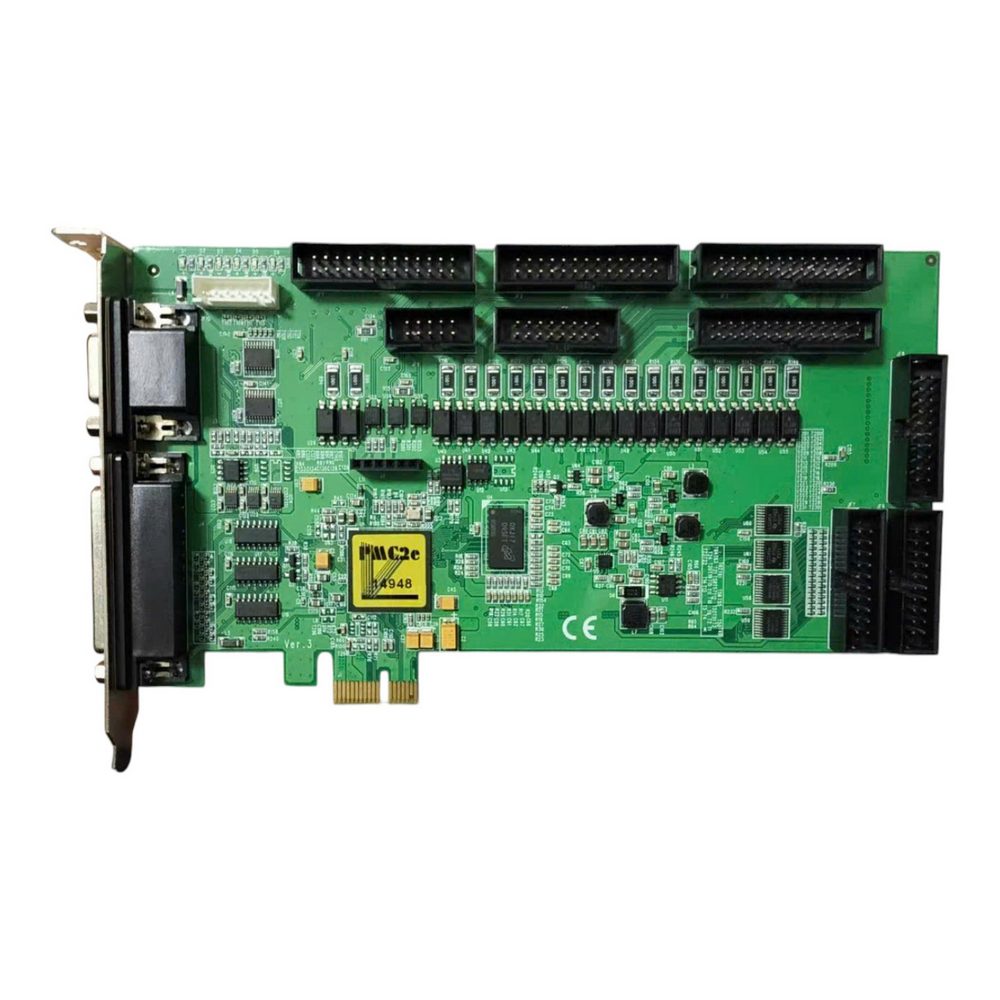

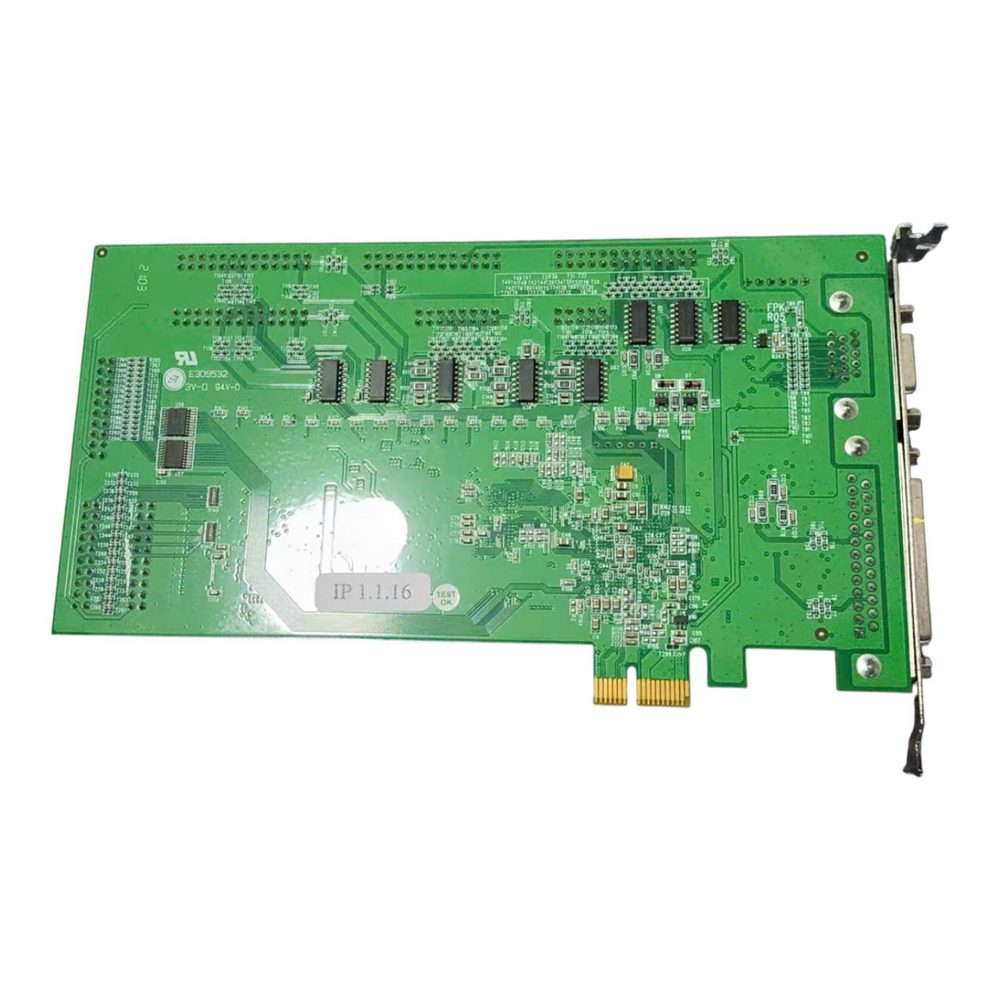

pmc2e markingmate

Support XY2-100 16Bit scanner / Hỗ trợ máy quét XY2-100 16Bit:
- Output up to 3 axes digital signals / Xuất tín hiệu số cho 3 trục.
Build-in DSP / DSP tích hợp:
- No PC CPU resource needed / Không chiếm CPU máy tính.
Digital signal refresh rate / Tốc độ làm mới tín hiệu số:
- 10 µs.
First pulse suppression / Triệt xung đầu tiên:
- Supports FPK, PPK, R05 / Hỗ trợ FPK, PPK, R05.
16Bit analog control signals / Tín hiệu analog 16Bit:
- Two channels available / 2 kênh.
3-way encoder inputs / Ngõ vào bộ mã hóa 3 kênh.
PWM frequency / Tần số PWM:
- Max 10 MHz, min pulse width 0.05 µs / Tối đa 10 MHz, độ rộng xung tối thiểu 0.05 µs.
4-way step/servo motor control / Điều khiển động cơ 4 kênh:
- Max frequency 10 MHz / Tần số tối đa 10 MHz.
Digital I/O / Ngõ vào ra kỹ thuật số:
- 16 inputs, 16 outputs / 16 ngõ vào, 16 ngõ ra.
Laser control outputs / Ngõ ra điều khiển laser:
- 16 outputs / 16 ngõ ra.
OS support / Hỗ trợ hệ điều hành:
- Windows XP to Windows 10 / Từ Windows XP đến Windows 10.

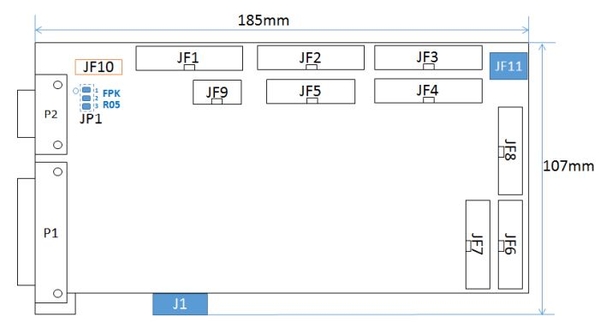

Bố trí

Tên cổng	Chức năng	Mô tả (Description)
P1	SCANHEAD1	GAIVO 1 Connector (D-SUB 25-Pin Female).
P2	LASER_CONNECTOR	Laser control and analog output port (D-SUB 15-Pin Female Connector).
JF1	SCANHEAD2	GAIVO 2 Connector, Exactly the same as P1 (26-Pin Box Connector).
JF2	LASER_EXTENSION	Extension laser control and 16-bit digital output port (26-Pin Box Header Connector).
JF3	MOTOR_X_Y	XY Table port (26-Pin Box Header Connector).
JF4	MOTOR_Z_R	Z-axis and rotary port (26-Pin Box Header Connector).
JF5	ENCODER	XY encoder port (16-Pin Box Header Connector).
JF6	INPUT	16-bit digital input port (20-Pin Box Header Connector).
JF7	EXTENSION	Extension 16-bit digital output port (20-Pin Box Header Connector).
JF8	OUTPUT	16-bit digital output port (20-Pin Box Header Connector).
JF9	ENCODER	Z encoder port (10-Pin Box Header Connector).
JF10	LED Signal Out	D2~D5 LED Signal Output.
JF11	Power In	This is necessary. Otherwise, there is no signal output. PMC2e V3 has been removed.
JP1 (BOT)	FPK or R05	1 ~ 2 Close: FPK; 2 ~ 3 Close: R05.
