Menu Laser: Đánh dấu văn bản vòng

Đăng bởi: Hiếu Laserman - 16/08/2025

Đánh dấu văn bản vòng có nghĩa là đánh dấu văn bản trên vòng. Có thể đánh dấu trên bề mặt ngoài của vòng hoặc bề mặt trong của vòng:

Đánh dấu bề mặt ngoài: thao tác bình thường.
Đánh dấu bề mặt trong: cần kết hợp đánh dấu quay và trục quay nghiêng.

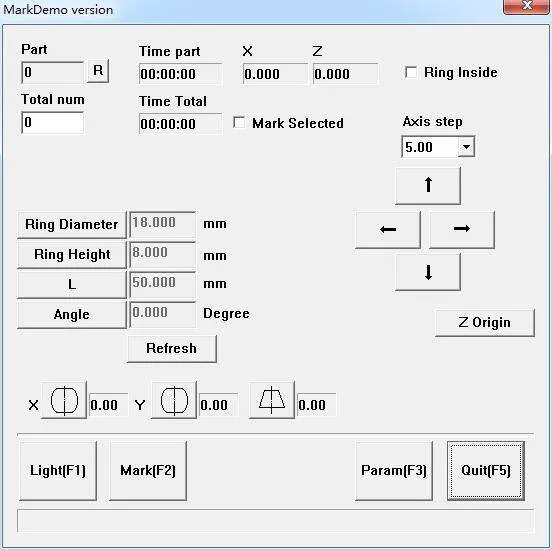

Hình ảnh giao diện minh họa hiển thị cách thức thực hiện đánh dấu văn bản vòng.

1. Dấu văn bản vòng tròn

Bề mặt ngoài: chạy giống như dấu vòng thông thường.
Bề mặt trong: phức tạp hơn do trục quay giữ vòng nghiêng → bề mặt trong cũng nghiêng → ảnh hưởng đến tiêu điểm và hiệu chuẩn.

Lưu ý: Chức năng này không hỗ trợ hiệu chuẩn 9 điểm.

Trong phần mềm:

Nếu cần khắc bên trong vòng, chọn tùy chọn "Vòng bên trong".
Cần bật hai trục:
- Một cho trục quay.
- Một cho trục nghiêng.

Khi trục nghiêng, độ dài tiêu cự nhập vào phần mềm sẽ thay đổi → cần lấy tiêu điểm chính xác tại tâm vòng trước tiên.

2. Thông số cấu hình

Đường kính vòng:
- Khi đánh dấu ngoài: tính từ tâm → bề mặt ngoài.
- Khi đánh dấu trong: tính từ tâm → bề mặt trong.
Độ sâu của vòng: khoảng cách từ mặt ngoài → mặt trong.
L: khoảng cách từ bề mặt gá vòng → tâm quay.
Góc: góc nghiêng của trục quay.
Làm mới (Refresh): cập nhật thông số mới → phần mềm nạp dữ liệu mới.
Hiệu chuẩn (Calibration): chỉnh méo hình trong quá trình đánh dấu.

3. Trình tự thao tác

🔹 Đánh dấu bề mặt ngoài

Trong tham số F3, chọn X và Z trong ID → phần mềm chia hình ảnh theo hướng X.

Quy trình:

Trục quay và trục Z về 0.
Tìm tiêu điểm.
Nhập thông số đánh dấu vòng → bấm Làm mới.
Hiệu chuẩn.
Đánh dấu.

🔹 Đánh dấu bề mặt trong

Trong tham số F3, chọn X và Z trong ID → phần mềm chia hình ảnh theo hướng X.

Quy trình:

Chọn “Vòng bên trong”.
Trục quay và trục Z về 0 → trục Z dùng bù trừ 0 (Zero Offset) để tìm tiêu điểm.
- Bù trừ 0: trục Z về 0, sau đó dịch chuyển một đoạn để lấy nét.
Nhập thông số đánh dấu vòng → bấm Làm mới.
Hiệu chuẩn.
Đánh dấu.
