Chức năng của Power Ruler chủ yếu dùng để thiết kế từng loại thang đo, bật EzCad 2 và chọn “PowerRuler” trong menu laser.
người cai trị quyền lực

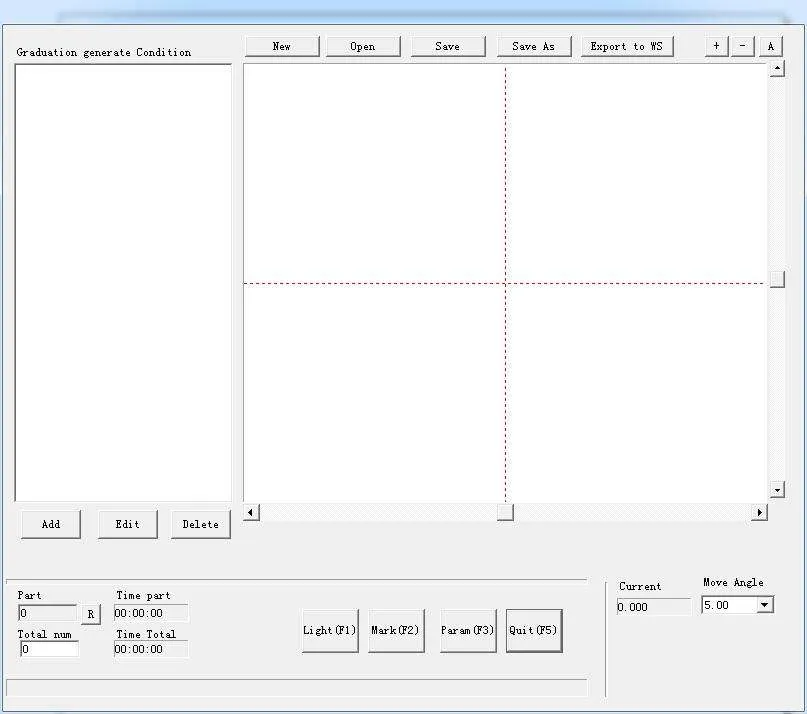

Nhấp vào “ Power Ruler ”, hộp thoại đánh dấu sẽ hiển thị như Hình:
Tệp mới: Phần mềm sẽ đóng các tài liệu bạn đang chỉnh sửa và đồng thời tạo một tệp mới.
Mở tệp: Khi nhấp vào “Mở”, phần mềm sẽ bật hộp thoại mở tệp để yêu cầu bạn chọn tệp bạn muốn mở.
Lưu tệp: lưu tệp hiện tại vào đĩa.
Lưu dưới dạng: lưu tệp hiện tại vào đĩa với tên khác.
Xuất sang WS: xuất tệp sang không gian làm việc của phần mềm.
Chỉnh sửa: Xem lại nội dung.
Xóa: Xóa nội dung.

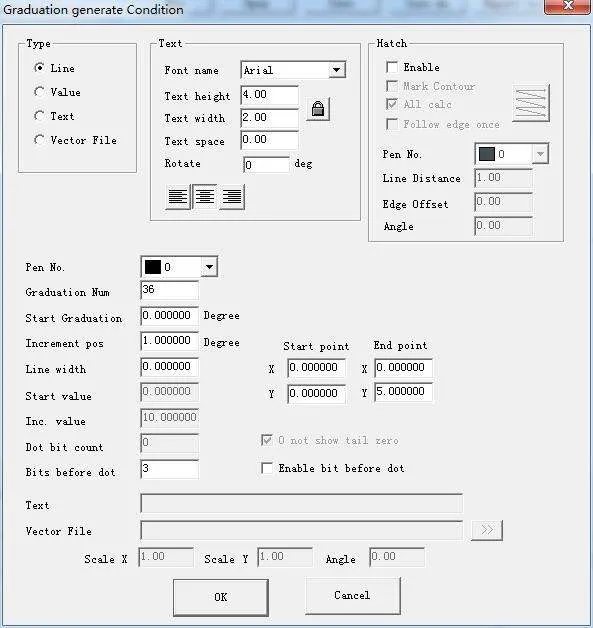

Nhấp vào “ Thêm ” để trình bày để chỉnh sửa thước kẻ, theo hộp thoại hiển thị trong Hình:
powerruler thêm
Kiểu:
-
Dòng: Tham số hiện tại là giá trị tham số dòng.
-
Giá trị: Tham số hiện tại là giá trị tham số value.
-
Văn bản: Tham số hiện tại là giá trị tham số văn bản.
-
VectorFile: Tham số hiện tại là giá trị tham số vectorfile.
Chữ:
-
Xoay: góc xoay của văn bản.
-
Số bút: Mục này cho biết các đối tượng có số bút đã chọn sẽ được đánh dấu.
-
Số tốt nghiệp: Tổng số tốt nghiệp cần được đánh dấu.
-
Bắt đầu tốt nghiệp: Thiết lập vị trí bắt đầu chấm tốt nghiệp.
-
Tăng pos: khoảng cách giữa hai dòng liền kề.
-
Độ rộng của đường: Đặt độ rộng của đường .
-
Điểm bắt đầu: Đặt điểm bắt đầu của đường.
-
Điểm cuối: Đặt điểm cuối của đường thẳng.
-
Giá trị bắt đầu: Đặt giá trị bắt đầu của dòng.
-
Giá trị Inc.: Đặt giá trị Inc. của dòng.
-
Số lượng bit chấm: Đặt số lượng bit chấm của dòng.
-
0 không hiển thị số 0 phía sau: 0 không hiển thị phía sau 0.
-
Văn bản: hiển thị thông tin văn bản trên thước kẻ. Chúng ta có thể thấy hình ảnh khi chọn “Văn bản”. Chúng ta có thể biên dịch nội dung văn bản trong khung trắng.
-
Tệp vectơ: Hiển thị thông tin của tệp vectơ trên thước kẻ.
-
Tỷ lệ X: chiều rộng của tệp vectơ.
-
Tỷ lệ Y: chiều cao của tệp vectơ.
-
Góc: góc giữa tệp vectơ và trục X.
Ví dụ: tạo một thước thẳng dài ba mươi centimet (ba trăm milimét):
-
Sau khi thiết lập xong Trục ngoài, chọn Thước thẳng, nhấp vào “Thêm” rồi hộp thoại bật lên để thiết lập Đường thẳng.
-
Đặt độ mười dài nhất: Có ba mươi mốt đường độ mười từ không đến ba trăm, từ điểm bắt đầu chia độ của phôi, khoảng cách là mười milimét, chiều dài là bảy milimét, sao cho “Số chia độ” là ba mươi mốt, “Bắt đầu chia độ” là 0, “Tăng dần pos” là mười, “Điểm bắt đầu” là (không, không), “Điểm kết thúc” là (không, bảy)；
-
Đặt bậc năm: Có ba mươi độ năm đường thẳng từ không đến ba trăm, từ năm milimét của vạch bắt đầu chia độ, khoảng cách là mười milimét, chiều dài là năm milimét, sao cho “Số chia độ” là ba mươi, “Bắt đầu chia độ” là năm, “Tăng dần pos” là mười, “Điểm bắt đầu” là (không, không), “Điểm kết thúc” là (không, năm)；
-
Đặt bậc một: Có hai trăm bốn mươi độ một đường thẳng từ không đến ba trăm, để tránh chồng chất bậc mười và bậc năm, các đường thẳng bậc một cần đặt bốn lần: từ một milimét, hai milimét, ba milimét, bốn milimét theo thứ tự, khoảng cách là năm milimét, chiều dài là ba milimét, sao cho "Số chia độ" là sáu mươi, "Bắt đầu chia độ" là một, hai, ba, bốn theo thứ tự, "Tăng dần pos" là năm, "Điểm bắt đầu" là (không, không), "Điểm kết thúc" là (không, ba)；
-
Thiết lập Giá trị: chọn “Giá trị”, và chỉ nhập giá trị bậc mười, sao cho “Số tốt nghiệp” là ba mươi mốt, “Bắt đầu tốt nghiệp” là không, “Tăng dần vị trí” là mười, “Giá trị bắt đầu” là không, “Giá trị tăng dần” là mười, “Điểm bắt đầu” là (không, không), “Điểm kết thúc” là (không, tám)；
-
Thiết lập đơn vị của thước: chọn “Văn bản”, “Số tốt nghiệp” là một, nhập “Bắt đầu tốt nghiệp” và “Điểm bắt đầu” theo tình hình thực tế và nhập nội dung văn bản có thể hiển thị.
Bây giờ, thước thẳng dài ba mươi cm đã hoàn thành.

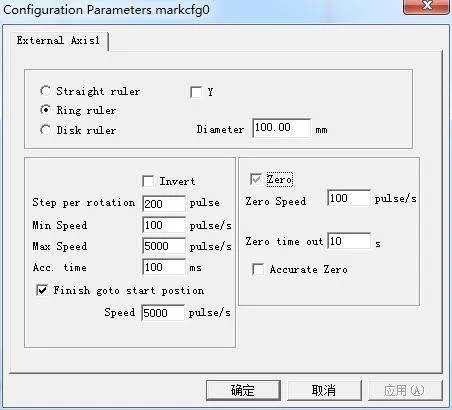

Phương pháp tạo thước vòng hoặc thước đĩa: đầu tiên, nhấp vào “Param” trong hộp thoại bật lên để thiết lập Trục ngoài.
-
Thước thẳng/Thước vòng/Thước đĩa: Loại thước cần đánh dấu hiện tại, chọn là được.
-
Đường kính chi tiết: Đường kính chính xác của phôi theo “Thước vòng” hoặc “Thước đĩa”.
-
Đảo ngược: Đảo ngược hướng di chuyển của trục mở rộng.
-
Số xung mỗi vòng: Số xung của động cơ trục giãn nở tạo ra một vòng tròn cần thiết. Ta có thể đếm số xung mỗi vòng X theo công thức sau:
X = (360 / N) * n
X là số xung mỗi vòng;
N là góc quay của động cơ điện;
n là số phân khu của tài xế;
-
Tốc độ tối thiểu: Tốc độ tối thiểu của trục giãn nở;
-
Tốc độ tối đa: Tốc độ tối đa của trục mở rộng;
-
Thời gian tăng tốc: Thời gian trục giãn nở cần thiết khi di chuyển từ tốc độ nhỏ nhất đến tốc độ lớn nhất.
-
Trở về vị trí bắt đầu sau khi hoàn tất: Trục mở rộng trở về vị trí bắt đầu sau khi hoàn tất quá trình xử lý.
-
Tốc độ: Tốc độ của trục quay trở lại vị trí ban đầu sau khi hoàn thành điểm đánh dấu.
-
Zero: Trục giãn nở hiện tại có tín hiệu đầu vào chuyển đổi zero hay không. Nếu không có tín hiệu zero, phần mềm không thể xây dựng tọa độ tuyệt đối. Khi đánh dấu một bộ phận, chúng ta cần đánh dấu mọi chi tiết ở cùng một vị trí. Để đánh dấu hình ở cùng một vị trí mỗi lần, hệ thống sẽ lấy trục giãn nở hiện tại làm điểm gốc mặc định trước khi đánh dấu trong trường hợp không có tín hiệu zero. Sau khi xử lý một chi tiết, hệ thống sẽ tự động di chuyển trục về vị trí ban đầu. Bằng cách này, mỗi chi tiết sẽ được đánh dấu ở cùng một vị trí.
-
Nếu bật chế độ zero, bộ chuyển đổi zero sẽ tự động được tìm thấy. Phần mềm sẽ tạo tọa độ tuyệt đối sau khi tìm thấy bộ chuyển đổi zero. Nếu hệ thống không tìm thấy bộ chuyển đổi zero, trục mở rộng sẽ không thể được sử dụng cho đến khi thời gian được chỉ định bởi tham số zero time out hết hạn.
-
Tốc độ Goto Zero: Tốc độ di chuyển khi trục mở rộng về 0.
-
Số không chính xác : Khi được chọn, trục phải đưa ra ba tín hiệu số không trong quá trình đưa về số không; nếu không được chọn, trục chỉ cần một tín hiệu.
-
Trục đúng: Hệ thống sẽ hiển thị “Hết thời gian chờ số 0” khi không thể đến được vị trí lắp ráp bộ chuyển đổi số 0 trong thời gian đã chỉ định.
Quay lại “Power Ruler”, tương tự như phương pháp làm thước thẳng để hoàn thiện đồ họa.
