Tham số cấu hình F3: Trường (Field)

Đăng bởi: Hiếu Laserman - 19/08/2025

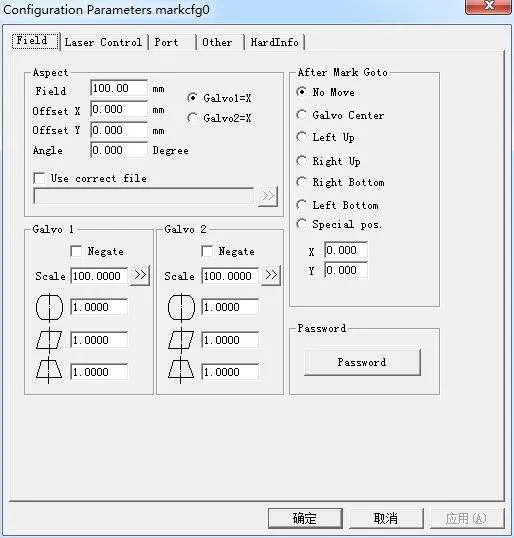

Trường (Field) : phạm vi đánh dấu rộng nhất.

Gavlo 1 = X: đường đi của gavlo 1 được sử dụng làm trục X.
Gavlo 2 = X: đường đi của gavlo 2 được sử dụng làm trục X.
Độ lệch X: Khoảng cách lệch theo hướng X của đầu quét.
Độ lệch Y: Khoảng cách lệch theo hướng Y của đầu quét.
Sử dụng tệp đã sửa: Sử dụng tệp sửa được tạo bởi phần mềm CorFile.exe.
Phủ định: hướng ngược lại của dòng điện gavlo.

Mục này đề cập đến hệ số hiệu chỉnh biến dạng, giá trị mặc định là 1,0 (dao động từ 0,875 – 1,125).

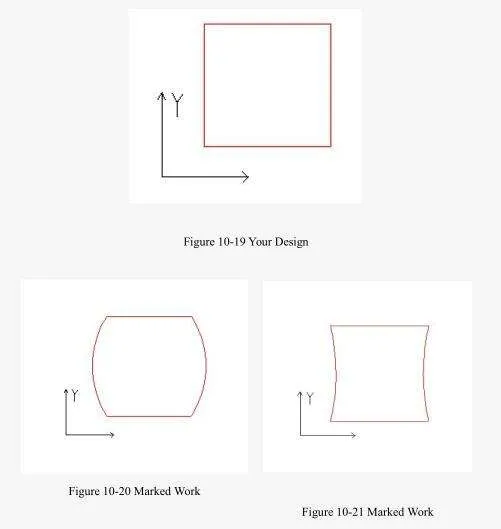

Nếu thiết kế của bạn giống như Hình 10-19 nhưng phần được đánh dấu là Hình 10-20 hoặc Hình 10-21, bạn sẽ phải:

Tăng hệ số theo hướng trục X cho Hình 10-20.
Giảm hệ số theo hướng trục X cho Hình 10-21.

Mục này biểu thị hệ số hiệu chỉnh hình bình hành, mặc định là 1,0 (dao động từ 0,875 – 1,125).
Nếu thiết kế của bạn giống Hình 10-19 nhưng phần được đánh dấu là Hình 10-22, bạn sẽ phải điều chỉnh thông số này để hiệu chỉnh.

Hình 10-22 Công việc được đánh dấu

Tỷ lệ

Chỉ tỷ lệ phần trăm độ linh hoạt, mặc định là 100%.

Nếu kích thước cắt nhỏ hơn kích thước thiết kế → tăng thông số này.
Nếu kích thước cắt lớn hơn kích thước thiết kế → giảm thông số này.

Lưu ý: Nếu máy quét Laser (galvo) bị biến dạng, trước tiên cần điều chỉnh độ biến dạng rồi mới đến phần trăm độ uốn.

Tính toán tỷ lệ

Khi thiết lập tỷ lệ, nhấn nút → hộp thoại bật lên như Hình 10-23.

Kích thước vạch đích: kích thước được thiết lập trong phần mềm.
Kích thước dấu thực: kích thước đo được của vật thể đã được đánh dấu trên phôi.

Phần mềm sẽ tự động tính toán tỷ lệ theo hai giá trị này.

Sau khi đánh dấu Đi tới

Galvo nhảy đến vị trí được chỉ định khi hoàn thành việc đánh dấu.

Mật khẩu

Sau khi thiết lập mật khẩu, chúng ta phải nhập mật khẩu mới có thể vào được hộp thoại Param.
