1. Tìm phần mềm hiệu chuẩn

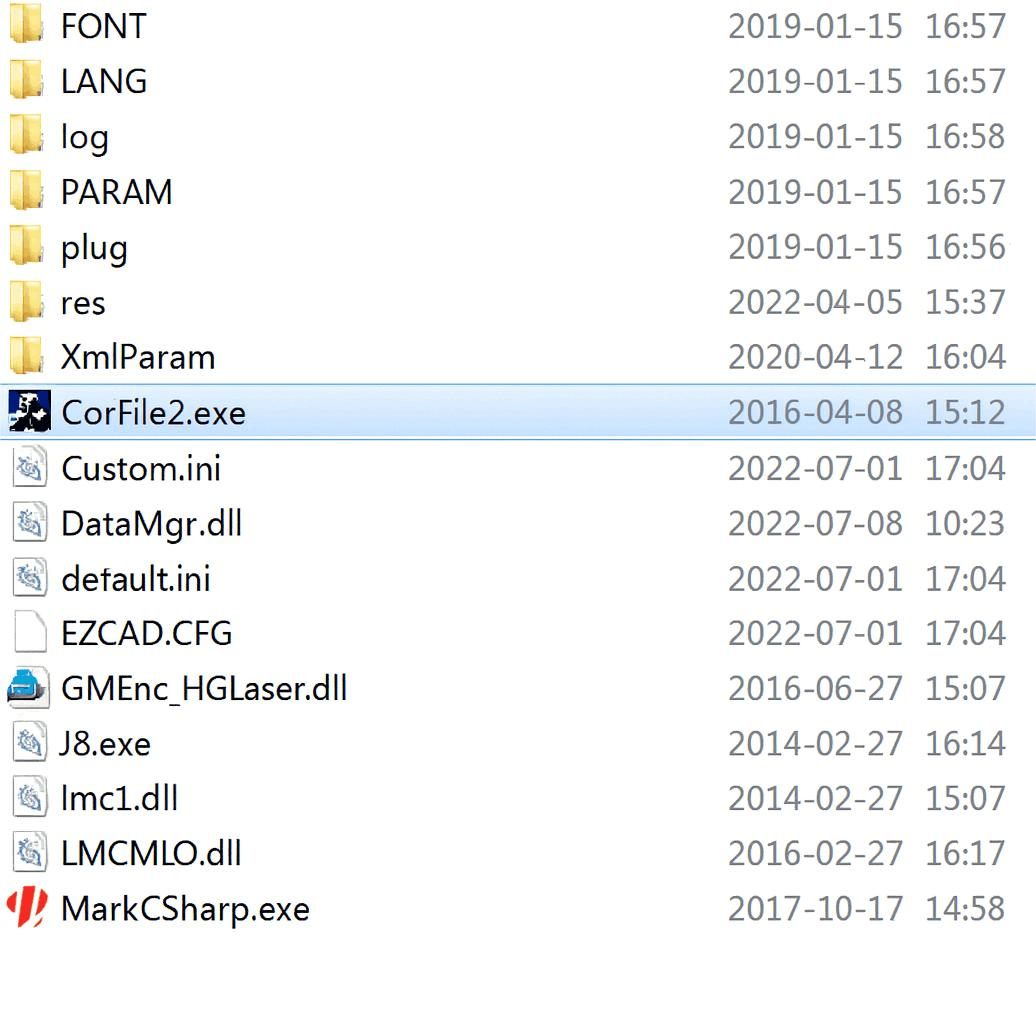

Mở thư mục tệp EzCad2 và nhấp đúp vào “Corfile2” để vào phần mềm hiệu chuẩn 9 điểm.
2. Thiết lập các thông số hiệu chuẩn
Thiết lập loại laser và các thông số đánh dấu.

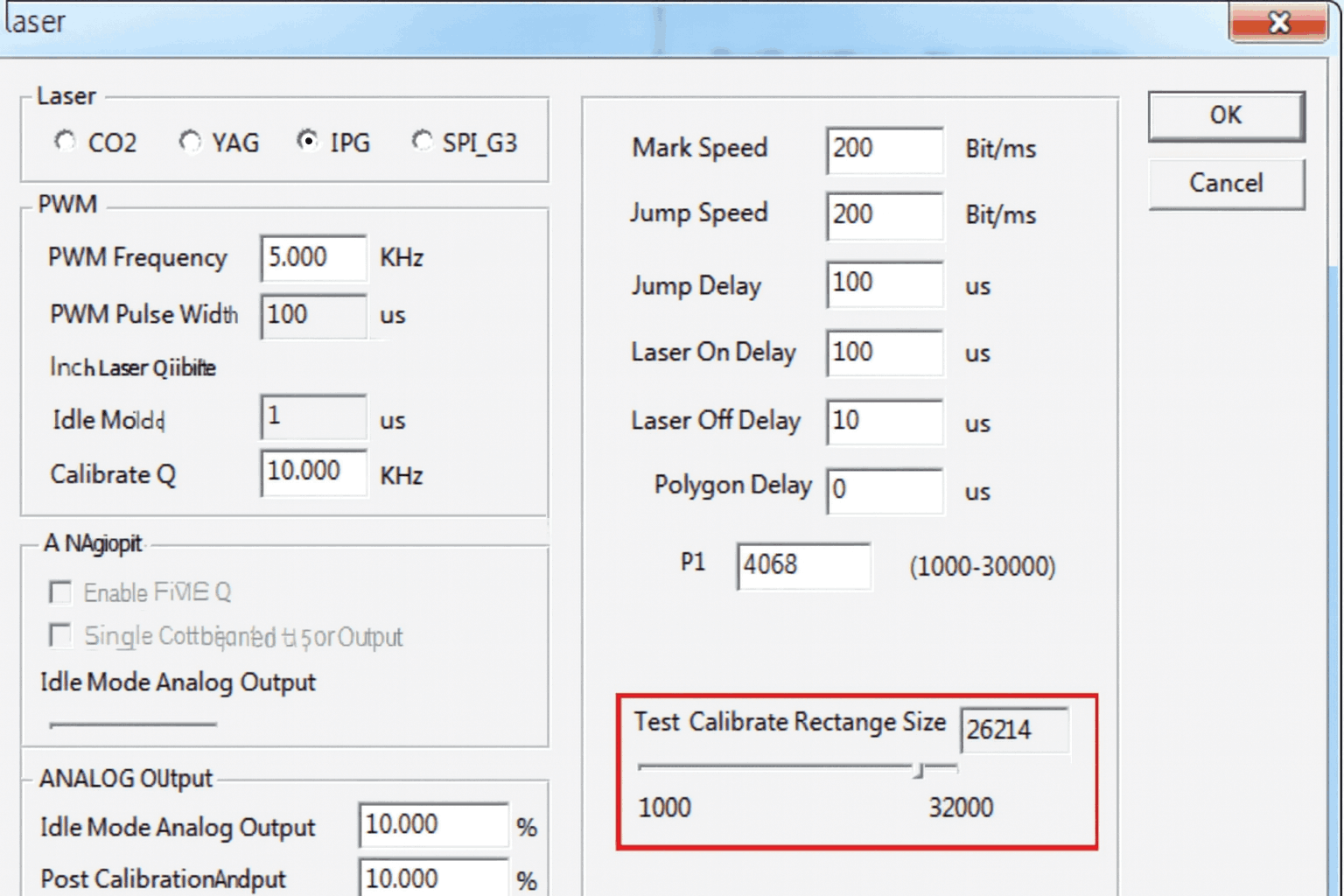

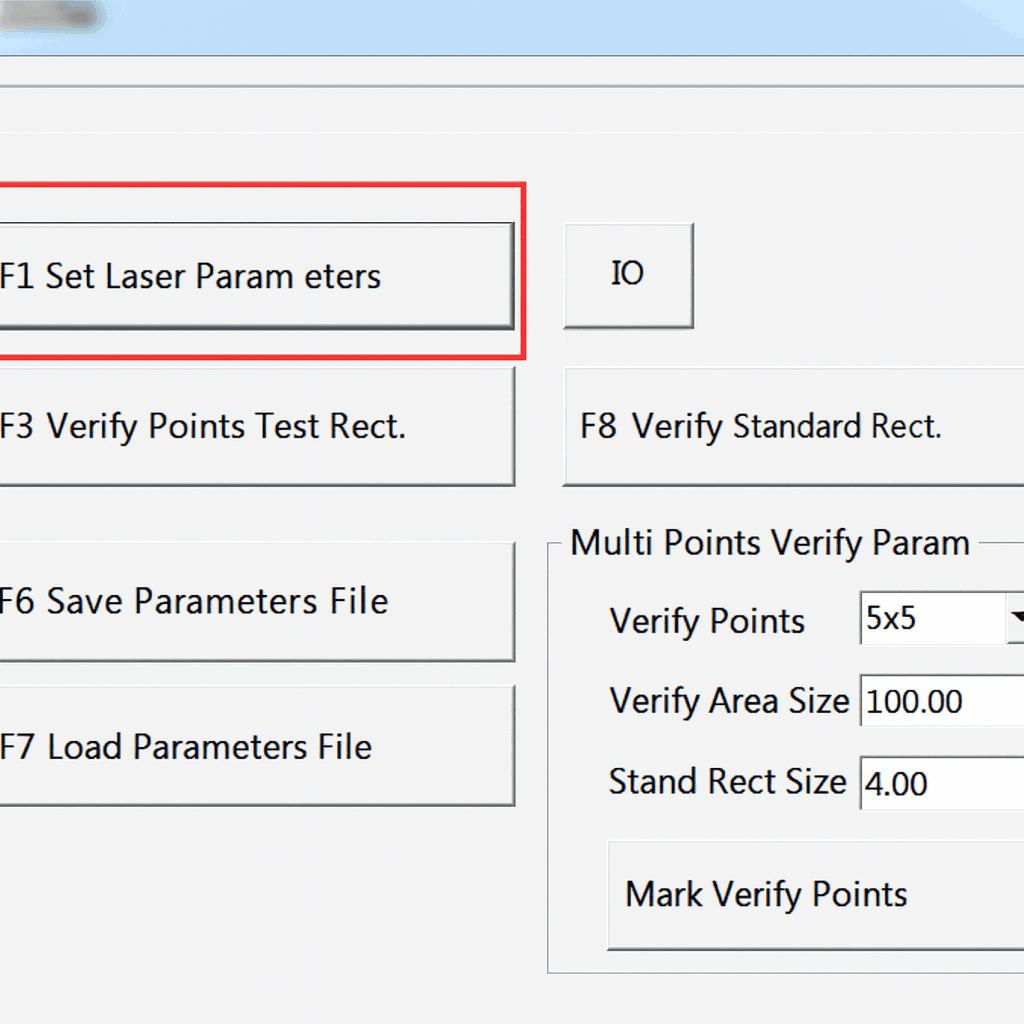

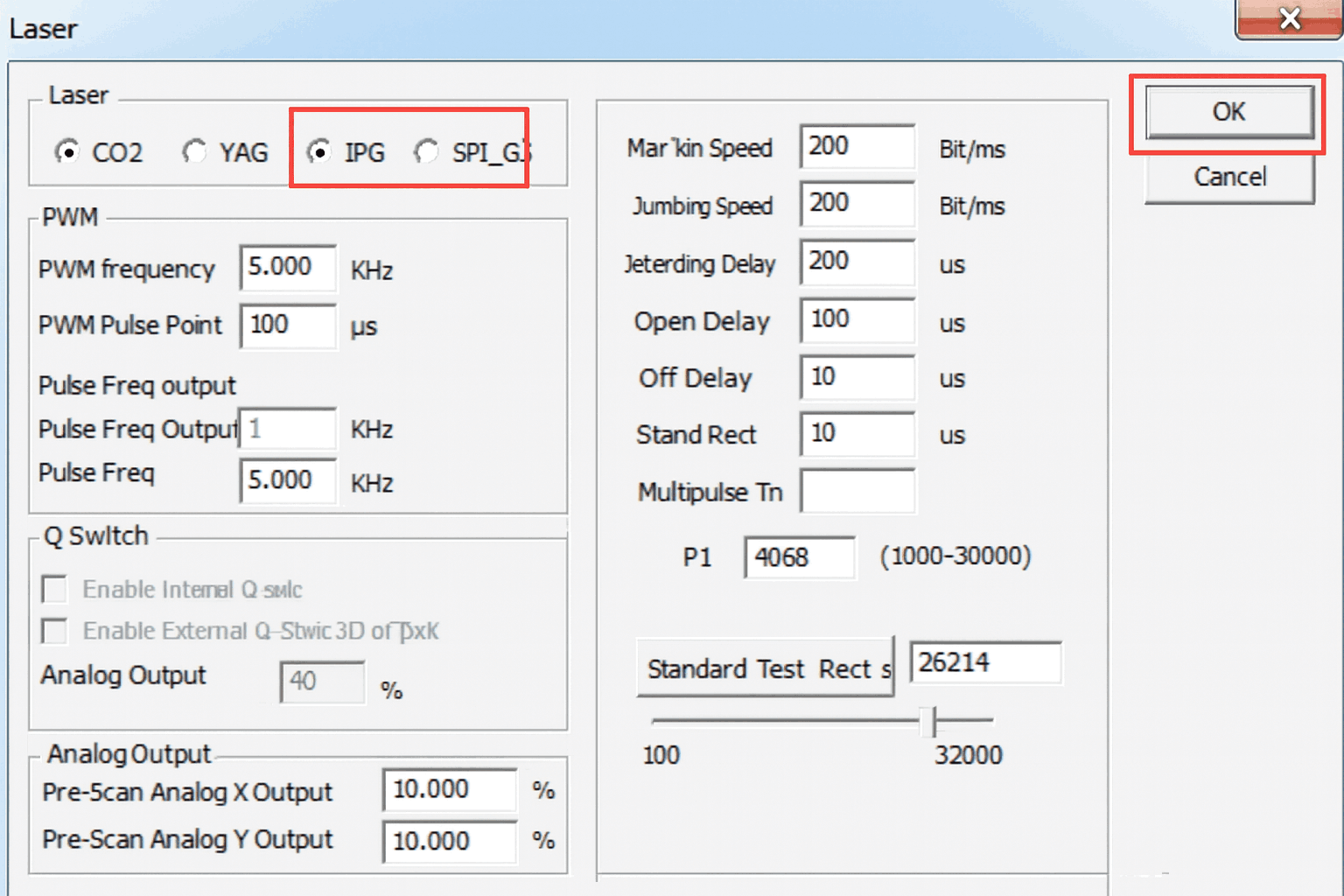

Nhấp vào “F1 Set Laser Parameters” để thiết lập loại laser và các thông số đánh dấu (thông thường, các thông số đánh dấu là mặc định). Nhìn chung, loại laser sợi quang là IPG, SPI và được chọn riêng. Nhấp vào “OK” để trở về giao diện trước đó.
3. Phương pháp hoạt động khắc phục

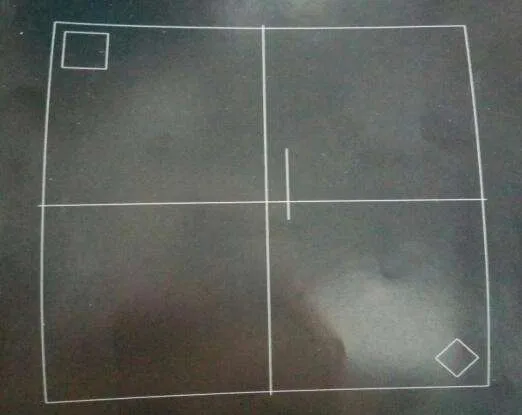

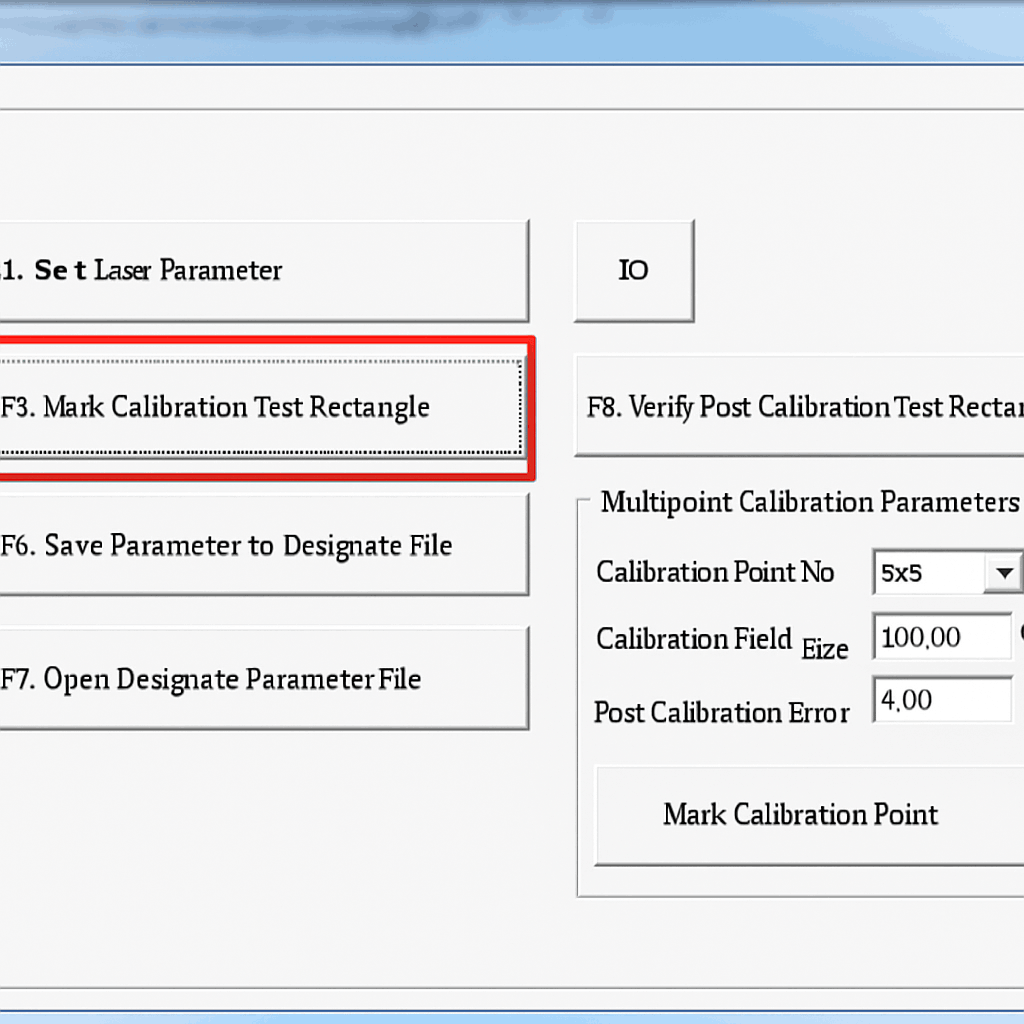

Đặt tờ giấy đen lên bàn làm việc và đảm bảo giấy phẳng. Sau đó, nhấp vào “F3 Mark 9-point Test Rectangle” và hình ảnh sau sẽ được đánh dấu.

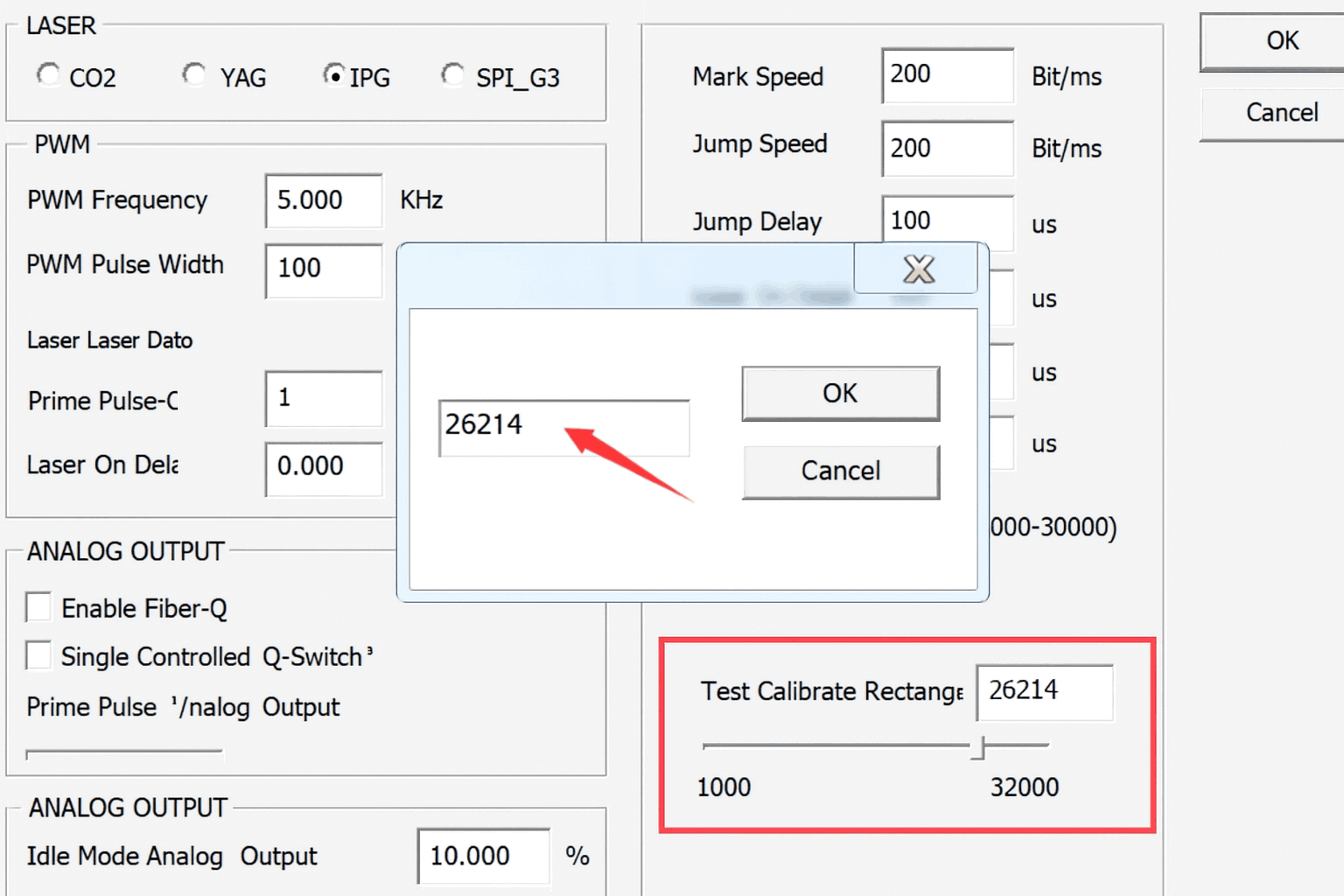

Hộp thoại sau sẽ xuất hiện sau mỗi lần đánh dấu, và các bước tiếp theo sẽ được thực hiện nếu kích thước phù hợp. Nếu kích thước đồ họa đã hiệu chỉnh không phù hợp, hãy nhấp vào “Cancel” để trở về menu trước, nhấp vào “F1 Set Laser Parameters”, tìm
kích thước phù hợp, thay đổi kích thước hình chữ nhật thử nghiệm tiêu chuẩn thành lớn hoặc nhỏ, xác nhận và quay lại giao diện phía trên, sau đó đánh dấu lại cho đến khi có kích thước chính xác.
Hộp thoại quan sát sẽ hiển thị hình ảnh có khớp với mẫu đánh dấu hay không. Nếu khớp, hãy tiếp tục các bước tiếp theo; nếu không khớp, hãy nhấp vào “Change Image Type” cho đến khi hình ảnh hiển thị của phần mềm khớp với hình ảnh được đánh dấu trên giấy ảnh đen.

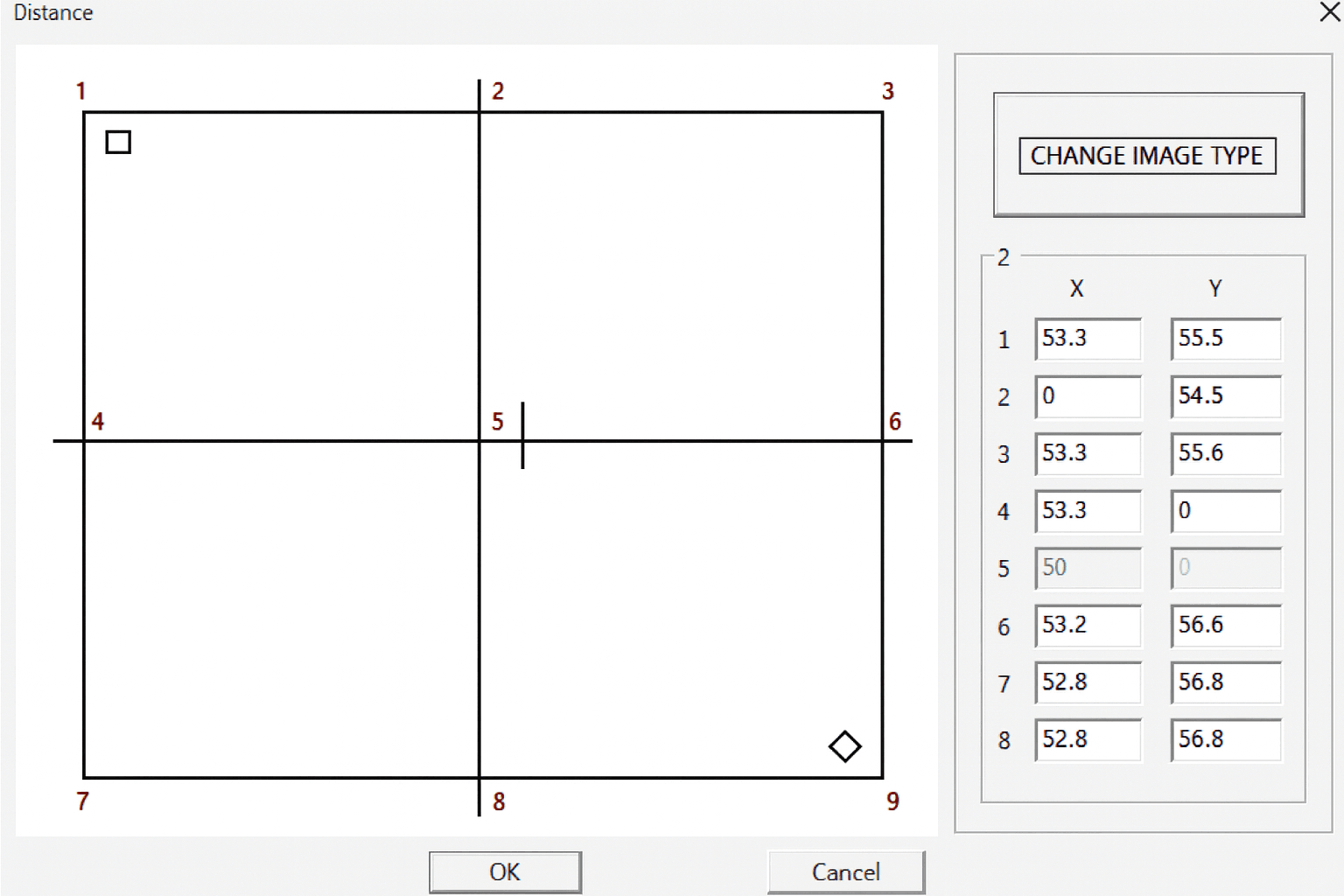

Dựa trên vị trí tọa độ của mỗi điểm tương ứng với đồ họa và đồ họa được phần mềm hiển thị, điểm thứ 5 được lấy làm tọa độ trung tâm (0, 0). Dùng thước kẻ đo tọa độ của mỗi điểm trên giấy đen, lấy giá trị tuyệt đối (chính xác đến một chữ số thập phân) và điền vào thanh tọa độ tương ứng của hộp thoại. Nhấp vào “OK” để trở về giao diện trước đó.
4. Tạo tệp hiệu chuẩn

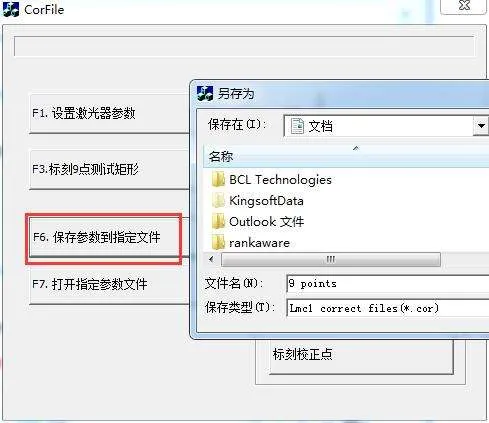

Nhấp vào “F6 Save Parameters to Specified File” để hiển thị hộp thoại sau. Vui lòng chỉ định tên tệp, nếu không việc lưu sẽ không thành công, ví dụ như “9 points”. Hãy nhớ vị trí thư mục tệp.
5. Kiểm tra độ chính xác của việc hiệu chỉnh

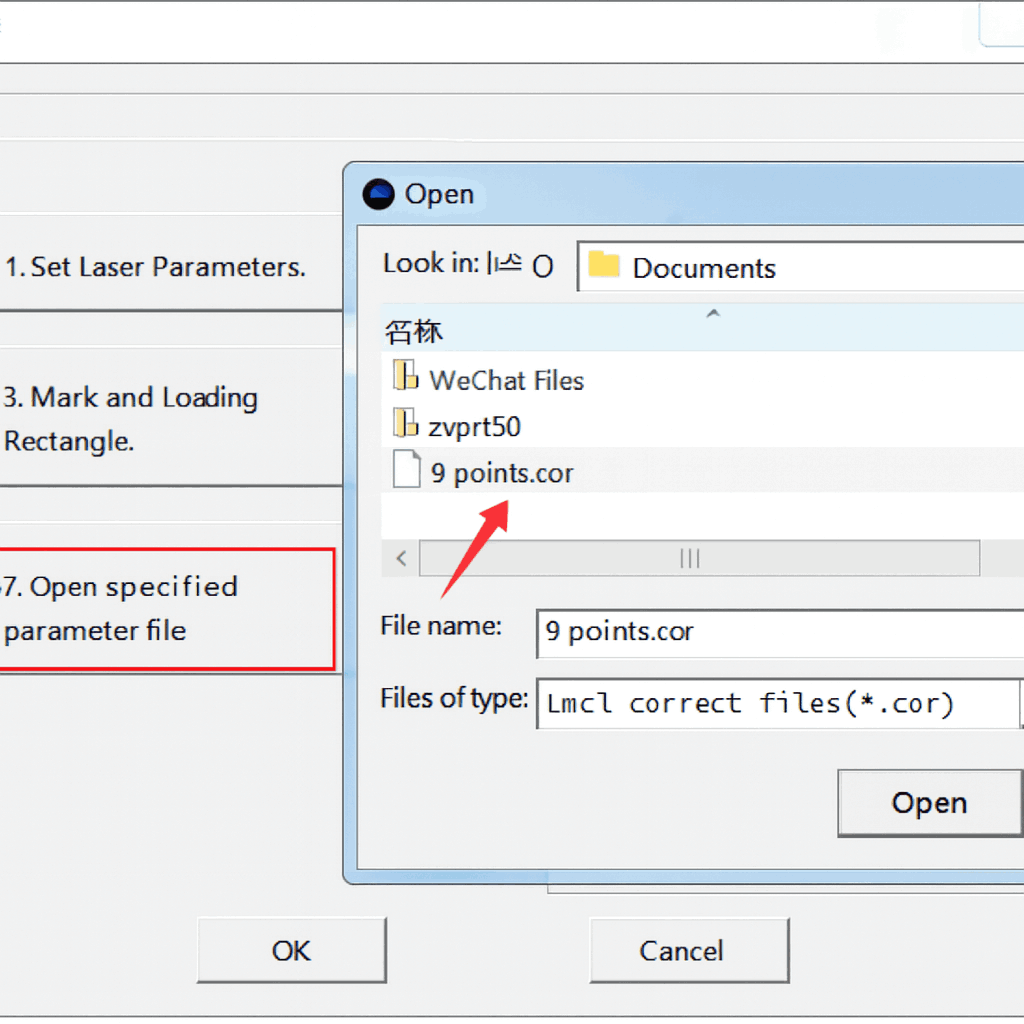

Nhấp vào “F7 Open Specified Parameter File” để mở tệp hiệu chuẩn bạn vừa lưu.

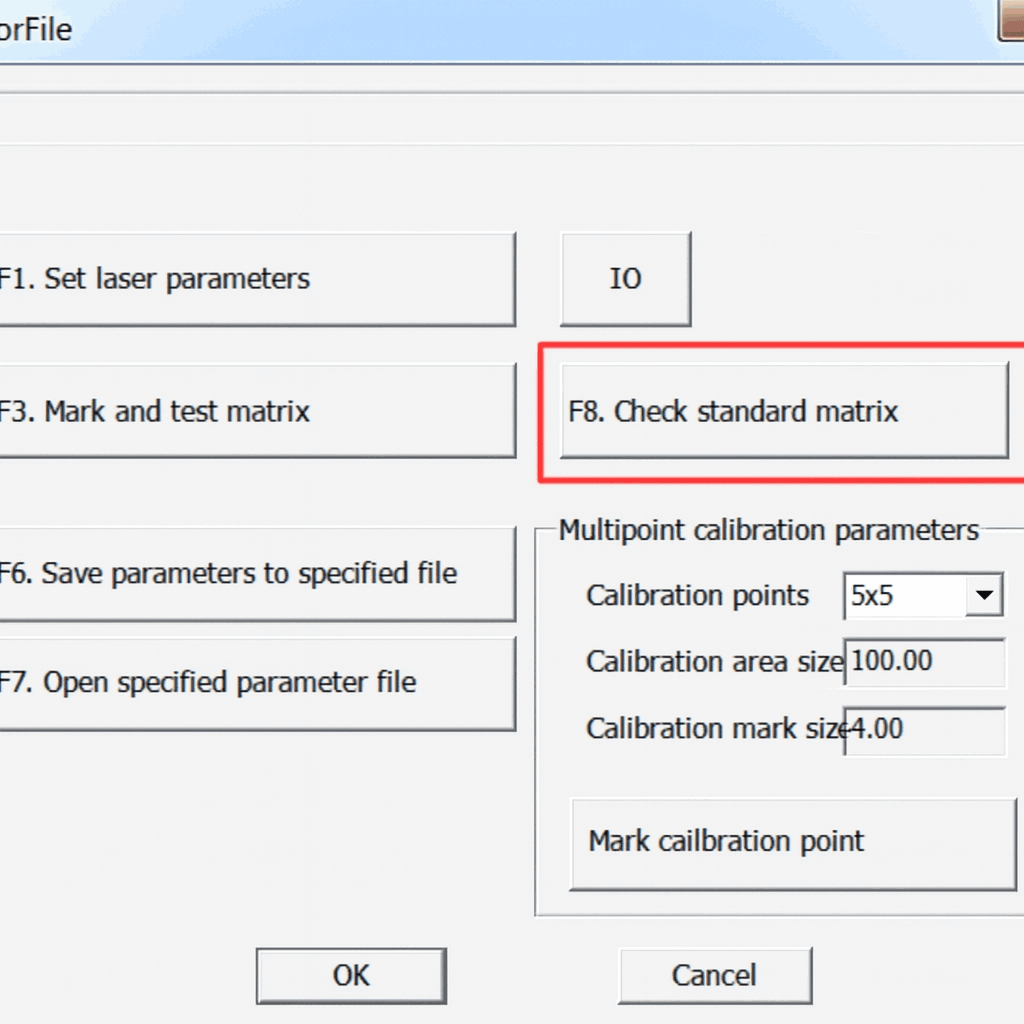

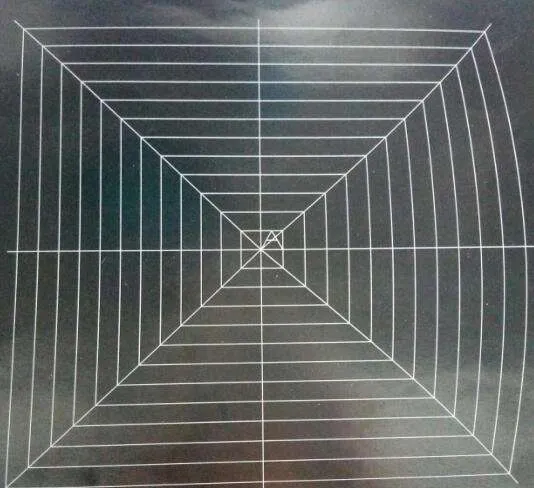

Đặt lại giấy ảnh bàn làm việc và nghiêng lại. Sau đó, nhấp vào “F8 Verify the Corrected Standard Rectangle”. Lúc này, thiết bị sẽ đánh dấu mẫu sau. Mẫu chuẩn là hình vuông với khoảng cách lấp đầy là 5mm.
Hình trên cho thấy rõ ràng có sai số đáng kể trong giá trị tọa độ đo được bằng tọa độ 6. Cần hiệu chuẩn lại và quay lại bước 4. Nếu mẫu nhìn chung chính xác, hãy sử dụng thước kẻ hoặc dụng cụ có độ chính xác cao hơn để đo xem khoảng cách giữa các vạch có phải là 5mm hay không, sau đó đo theo chiều ngang và chiều dọc. Giá trị đo hình ảnh đã hiệu chỉnh phải càng gần 5mm càng tốt. Nếu sai số quá lớn, vui lòng hiệu chuẩn lại.
📌 Lưu ý: Sai số đo lường này phụ thuộc vào yêu cầu của khách hàng và thường nằm trong khoảng ±0,1mm. Nếu không đáp ứng yêu cầu của khách hàng, vui lòng quay lại bước 3 để hiệu chỉnh lại và ngược lại.
6. Nhập tệp chỉnh sửa

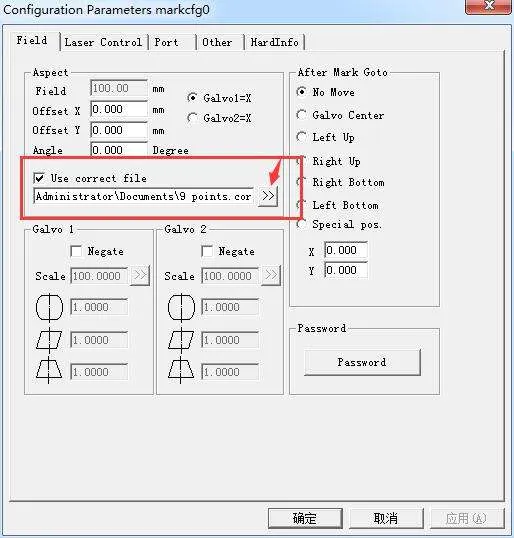

Sau khi hiệu chuẩn hoàn tất, hãy vào phần mềm EzCad2, nhấp vào “F3 Parameters”, kiểm tra việc sử dụng tệp hiệu chuẩn và nhấp vào mũi tên (như được hiển thị ở vị trí đánh dấu hình) để nhập tệp hiệu chuẩn đã lưu ở bước 4.
Nhấp vào “Confirm”, tệp hiệu chuẩn đã được tải vào thời điểm này, máy đo điện đã được hiệu chỉnh và có thể thực hiện quá trình đánh dấu bình thường.
