Cách thiết lập văn bản cố định trong EZCAD2

EZCAD2 cung cấp nhiều cách để thiết lập văn bản cố định , phù hợp với các ứng dụng đánh dấu laser khác nhau. Việc hiểu rõ cách hoạt động của từng loại văn bản giúp bạn tối ưu quy trình xử lý phôi, đặc biệt trong sản xuất hàng loạt hoặc đánh dấu theo thời gian thực.

Văn bản cố định
Văn bản cố định đề cập đến yếu tố bất biến cố định trong quá trình hoạt động.

phần tử văn bản - văn bản cố định
Ký tự thay đổi dòng: Sử dụng trong văn bản biến đổi, có thể giải quyết vấn đề đánh dấu phân nhánh cho nhiều văn bản. Ứng dụng này tăng một ký tự thay đổi dòng giữa hai văn bản biến đổi, phần mềm sẽ tự động phân nhánh văn bản theo vị trí ký tự thay đổi dòng. Nếu nhiều văn bản cần chia thành nhiều dòng, chỉ cần tăng một ký tự thay đổi dòng ở phía sau văn bản muốn phân nhánh.

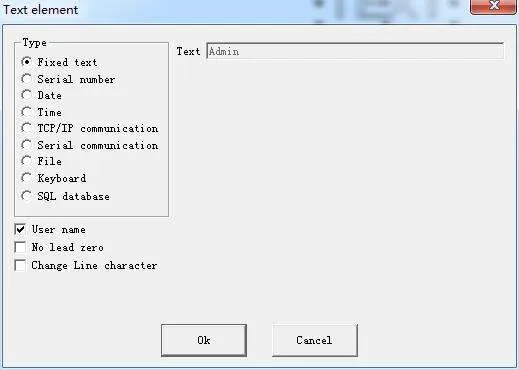

Văn bản cố định có tùy chọn đặc biệt “Tên người dùng”, khi chọn mục này, hệ thống sẽ sử dụng tên người dùng hiện tại để tự động thay thế văn bản cố định.

Dưới đây giải thích bằng ví dụ về tình huống cần sử dụng hàm tên người dùng trong văn bản cố định.

Nếu hiện tại phải gia công một lô phôi như trong hình, vì công nhân mỗi ngày phải chạy ba lần, để kiểm soát chất lượng, cần mỗi người vận hành phải tự đánh dấu tên mình và không gia công chi tiết trên phôi. Vì chỉ có nhà thiết kế và quản trị viên mới có thẩm quyền thay đổi tài liệu gia công, nên người vận hành không thể thay đổi tên của mình trên tài liệu gia công, lần này cần sử dụng chức năng tên người dùng cố định.

Quản trị viên phải bật tùy chọn "Bạn phải nhập và mật khẩu trước khi sử dụng", sau đó đặt tên người dùng và mật khẩu cho mỗi người vận hành. Nhà thiết kế hoàn tất việc xử lý tài liệu, văn bản cuối cùng sẽ đặt tên người dùng trong danh sách đối tượng. Sau đó, mỗi người vận hành bắt đầu làm việc, sau khi mở EZCAD2, phải nhập tên người dùng và mật khẩu của riêng mình. Trong quá trình xử lý tài liệu này, hệ thống sẽ tự động thay đổi thành tên người dùng văn bản cuối cùng.

Số seri


Văn bản số sê-ri là văn bản thay đổi theo mức tăng cố định trong quá trình hoạt động.

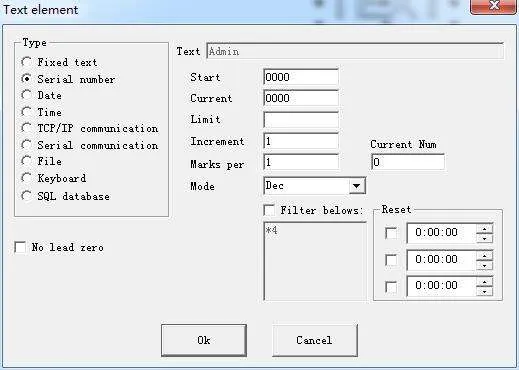

Khi được chọn, cài đặt tham số số sê-ri sẽ tự động xuất hiện trong hộp thoại văn bản biến đổi.




Chế độ: Số sê-ri chế độ hiện tại được sử dụng, xem hình.


Dec: Số sê-ri được tính theo hệ thập phân, ký tự có hiệu lực là từ 0 đến 9.

HEX: Số sê-ri được biểu thị theo hệ thập lục phân chữ in hoa, ký tự có hiệu lực từ A đến F.

hex: Số sê-ri được biểu diễn theo hệ thập lục phân chữ thường, ký tự có hiệu lực từ a đến f.

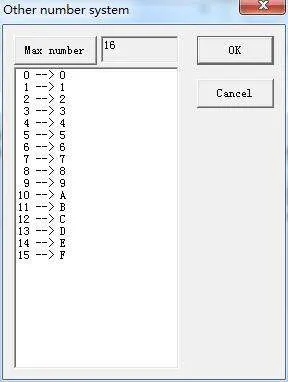

Người dùng định nghĩa: Số sê-ri mang định nghĩa theo hệ thống do người dùng định nghĩa, sau khi chọn, hệ thống sẽ hiển thị hộp thoại như Hình minh họa.


Người dùng có thể định nghĩa các cách mang theo tùy ý từ 2 đến 64, chỉ cần định nghĩa số lượng tối đa, sau đó sửa đổi từng số sê-ri tương ứng với văn bản.

Bắt đầu SN: Mục này chỉ ra số sê-ri đầu tiên được đánh dấu tại thời điểm hiện tại.

SN hiện tại: số sê-ri được đánh dấu tại thời điểm hiện tại.

Giới hạn: khi đánh dấu số sê-ri giới hạn, nó sẽ tự động trở về số sê-ri ban đầu.

Tăng dần: mức tăng của số sê-ri hiện tại. Giá trị có thể là cộng hoặc trừ.

Khi bước tăng là "1", và nếu số sê-ri ban đầu là 0000, sẽ có bước tăng "1" được thêm vào số sê-ri trước đó. Ví dụ: 0000, 0001, 0002, 0003 … 9997, 9998, 9999, và khi đến 9999, hệ thống sẽ tự động trở về 0000.

Khi gia số là “5” và nếu số sê-ri bắt đầu là 0000, thì số sê-ri sẽ là 0000, 0005, 0010, 0015, 0020, 0025 …

Những người khác có thể được so sánh như thế này.

Số điểm trên mỗi mã: số được đánh dấu. Mục này cho biết số lần mỗi số sê-ri được đánh dấu trước khi thay đổi.

Số hiện tại : thời điểm đánh dấu của số sê-ri hiện tại, khi số đánh dấu bằng số điểm trên thì sẽ tự động chuyển về 0.

nếu nhấp vào “ Lọc bên dưới ”, phần mềm sẽ không đánh dấu số đặc biệt trong chữ số đặc biệt.


Số hiệu không kết thúc bằng 4, * nghĩa là bất kỳ chữ số nào.

Đặt lại : Số sẽ trở thành SN bắt đầu trong thời gian đã đặt.

Có liên quan: Làm thế nào để thiết lập chế độ đánh dấu bỏ qua của máy đánh dấu laser?



Mã ngày


Khi thao tác diễn ra, hệ thống sẽ tự động lấy thông tin ngày tháng từ máy tính dưới dạng văn bản mới.

Khi được chọn, định nghĩa tham số ngày sẽ tự động được hiển thị trong hộp thoại. Như Hình minh họa, người dùng có thể trực tiếp chọn loại dữ liệu họ muốn.


Năm – 2008: Sử dụng năm hiện tại của đồng hồ máy tính để làm văn bản tương ứng, dạng văn bản có bốn ký tự.

Năm – 08: Sử dụng năm hiện tại của đồng hồ máy tính để làm văn bản tương ứng, dạng gồm hai ký tự: hai chữ số sau có hiệu lực trong năm.

Tháng – 07: Sử dụng tháng hiện tại của đồng hồ máy tính để làm văn bản tương ứng, dạng văn bản có hai ký tự.

Ngày – 04: Sử dụng ngày của từng tháng trên đồng hồ máy tính hiện tại để điền văn bản tương ứng, dạng văn bản có hai ký tự.

Ngày – 186: Đồng hồ máy tính hiện tại sử dụng ngày này lấy văn bản tương ứng từ ngày 1 tháng 1, dạng gồm ba ký tự. (Số 001 biểu thị ngày 1 tháng 1, số 002 biểu thị ngày 2 tháng 1, số 003 biểu thị ngày 3 tháng 1, ví dụ tương tự)

Ngày trong tuần – 5: Sử dụng ngày trong tuần của đồng hồ máy tính hiện tại cho văn bản tương ứng, biểu mẫu có một ký tự.

Tuần trong năm – 27: Ngày sử dụng đồng hồ máy tính hiện tại là ngày của tuần trong năm nay đối với văn bản tương ứng, dạng có hai ký tự (từ ngày 1 tháng 1 đến ngày 7 tháng 1 là 01, từ ngày 8 tháng 1 đến ngày 14 tháng 1 là 002, ví dụ tương tự)

Ngày: Khi hệ thống đọc ngày của đồng hồ máy tính, cần thêm ngày dịch chuyển làm ngày cuối cùng, chức năng này chủ yếu được sử dụng trong quá trình gia công phôi có ngày sản xuất
và đảm bảo tính chất ngày nghề nghiệp, v.v.

Ký tự tháng do người dùng định nghĩa: Khi chọn tháng làm văn bản tương ứng, hình sẽ được hiển thị. Người dùng có thể định nghĩa ký tự tháng, thay đổi thành các ký tự khác không còn sử dụng chữ số mặc định của phần mềm, chỉ cần nhấp đúp vào tháng đã chọn, nhập các ký tự khác của tháng, cuối cùng tháng hiển thị trên không gian làm việc của phần mềm sẽ được hiển thị bằng ký tự đã nhập.


Nhấp vào “User de ”, hộp thoại sau sẽ hiển thị, người dùng có thể định nghĩa năm theo nhu cầu của mình.

Thời gian


Khi thao tác diễn ra, hệ thống sẽ tự động lấy thông tin thời gian từ máy tính dưới dạng văn bản mới.

Khi được chọn, định nghĩa tham số thời gian sẽ tự động được hiển thị trong hộp thoại. Như Hình minh họa, người dùng có thể trực tiếp chọn loại tham số họ muốn.


Giờ – 24: Sử dụng giờ của đồng hồ máy tính hiện tại cho văn bản tương ứng, định dạng thời gian là cài đặt 24 giờ.

Giờ – 12: Sử dụng giờ của đồng hồ máy tính hiện tại cho văn bản tương ứng, định dạng thời gian là cài đặt 12 giờ.

Phút: Sử dụng phút của đồng hồ máy tính hiện tại cho văn bản tương ứng.

Thứ hai: Sử dụng giây của đồng hồ máy tính hiện tại cho văn bản tương ứng.

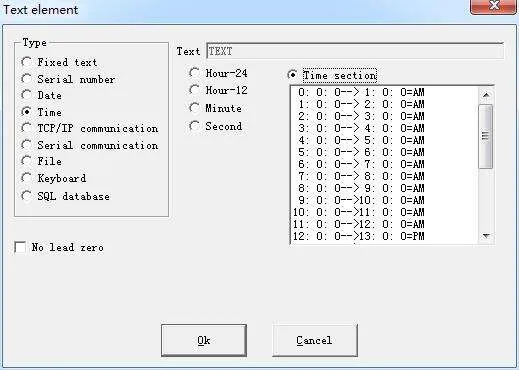

Phần Thời gian: Chia một ngày thành 24 phần thời gian, mỗi phần 24 giờ, người dùng có thể định nghĩa mỗi phần thời gian dưới dạng văn bản. Chức năng này chủ yếu sử dụng trong quá trình gia công phôi cần thông tin về số lần chạy.

Giao tiếp TCP/IP


Khi hoạt động diễn ra, hệ thống sẽ lấy văn bản từ mạng.

Lưu ý: Giao diện mạng ở đây là giao diện mạng được sử dụng trong thỏa thuận TCP/IP.

Khi người dùng chọn “Giao tiếp TCP/IP”, tham số được xác định sẽ tự động hiển thị trong hộp thoại.

IPAddress: chọn địa chỉ IP để đọc dữ liệu.

Cổng: chọn cổng giao tiếp TCP/IP được sử dụng.

Lệnh: Khi hệ thống xử lý đối tượng văn bản này, hệ thống thông qua giao diện mạng truyền chuỗi ký tự lệnh này đến máy tính được gán địa chỉ IP, yêu cầu máy tính gửi chuỗi ký tự cần xử lý tại thời điểm đó, hệ thống sẽ không trả về cho đến khi máy tính trả lời, sau khi máy tính phản hồi, hệ thống sẽ tự động xử lý văn bản trả về.

Unicode: Sau khi chọn tùy chọn này, hệ thống sẽ truyền đến máy tính ký tự nào và ký tự nào được đọc là dạng Unicode, nếu không là dạng ASCII.

Ví dụ sau đây cho thấy cách sử dụng hàm này:

Hiện nay có một khách hàng xử lý 10000 chi tiết gia công, trên chi tiết gia công nội dung đánh dấu là văn bản, nhưng mỗi chi tiết gia công phải xử lý nội dung văn bản không giống nhau, do đó, trước mỗi lần xử lý chi tiết gia công, phải đọc nội dung xử lý theo thời gian thực thông qua mạng từ máy chủ mạng cục bộ (IP: 192.168.0.1 cổng là 1000).

1. Mở ezcad2 để thiết lập đối tượng văn bản, điều chỉnh kích thước văn bản, vị trí và tham số xử lý.

2. Chọn đối tượng văn bản, chọn "cho phép biến văn bản", nhấp vào nút "tăng", và hệ thống sẽ bật hộp thoại Hình 4-32, chọn giao tiếp TCP/IP, thiết lập tham số giao diện mạng, tham số địa chỉ IP điền vào IP của máy chủ, ở đây là 192.168.0.1; tham số cổng thiết lập để sử dụng trong giao tiếp số cổng, ở đây là 1000, tham số giao diện mạng phải giống hệt với máy chủ, nếu không sẽ không thể giao tiếp.

3. Đặt lệnh là TCP: Give me string. (Lệnh này có thể dùng cho lệnh định nghĩa máy chủ ngẫu nhiên.)

4. Sau khi đóng hộp thoại, nhấp vào nút ứng dụng.

5. Nhấn F2 để bắt đầu xử lý, máy tính sẽ gửi lệnh “TCP: Give me string” đến máy chủ ngay lập tức thông qua cửa lưới, và chờ máy chủ phản hồi.

6. Sau khi máy chủ phát hiện giao diện mạng nhận được lệnh “TCP: Give me string”, đọc ngay cơ sở dữ liệu để lấy văn bản mà máy hiện tại phải xử lý, sau đó trả lời máy tính cục bộ thông qua giao diện mạng.

7. Sau khi máy tính cục bộ nhận được văn bản cần xử lý, sẽ thay đổi dữ liệu xử lý để truyền ngay đến bảng chấm điểm.

8. Sau khi bảng đánh dấu nhận được dữ liệu xử lý, hãy điều khiển gia công để đánh dấu phôi ngay lập tức.



Truyền thông nối tiếp


Khi thao tác diễn ra, hệ thống sẽ lấy văn bản từ cổng nối tiếp.

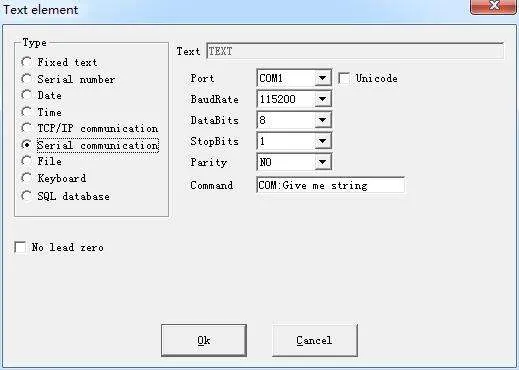

Khi người dùng chọn “Giao tiếp nối tiếp”, tham số được xác định sẽ tự động hiển thị trong hộp thoại, xem hình.


Cổng : cổng dùng để kết nối máy tính và thiết bị ngoại vi.

BaudRate: BaudRate mà giao tiếp nối tiếp sử dụng.

DataBits: DataBits được sử dụng trong giao tiếp nối tiếp.

StopBits: các chữ số của StopBits mà giao tiếp nối tiếp sử dụng.

Parity: chọn các chữ số của Parity mà giao tiếp nối tiếp sử dụng.

Lệnh: Khi hệ thống xử lý đối tượng văn bản này, hệ thống thông qua cổng nối tiếp để truyền chuỗi ký tự theo thứ tự này đến thiết bị ngoại vi, yêu cầu thiết bị ngoại vi gửi chuỗi ký tự cần xử lý tại thời điểm đó, hệ thống sẽ không trả về cho đến khi thiết bị ngoại vi trả lời, sau khi thiết bị ngoại vi phản hồi, hệ thống sẽ tự động xử lý văn bản trả về.

Unicode: sau khi chọn tùy chọn này, hệ thống truyền tải đến máy tính mà ký tự đọc được gán là dạng Unicode, nếu không thì là dạng ASCII.

Ví dụ sau đây cho thấy cách sử dụng hàm này:

Hiện tại có một khách hàng xử lý 10000 chi tiết gia công, trên chi tiết gia công nội dung đánh dấu là một văn bản, nhưng mỗi chi tiết gia công phải xử lý nội dung văn bản không giống nhau, do đó, trước khi xử lý mỗi chi tiết gia công, phải thực hiện thời gian thực thông qua cổng nối tiếp (trên máy chủ thiết lập tham số cổng nối tiếp: BaudRate là 15200, DataBits là 8, StopBits là 1, Parity là NO) nội dung mà quá trình đọc phải xử lý đến các máy chủ khác.

1. Mở ezcad2 để thiết lập đối tượng văn bản, điều chỉnh kích thước văn bản, vị trí và tham số xử lý.

2. Chọn đối tượng văn bản, chọn “cho phép biến văn bản”, và nhấp vào nút “tăng”, hệ thống sẽ xuất hiện hộp thoại Hình 4-32, chọn Giao tiếp nối tiếp, cài đặt tham số cổng nối tiếp phải tương ứng với tham số cổng nối tiếp của máy chủ (BaudRate là 15200, DataBits là 8, StopBits là 1, Parity là NO), cổng hiện tại sử dụng với máy chủ được kết nối, tham số cổng nối tiếp phải thiết lập giống hệt với máy tính của máy chủ.

3. Đặt lệnh là COM: Give me string. (Lệnh này có thể dùng để định nghĩa máy chủ ngẫu nhiên).

4. Sau khi đóng hộp thoại, nhấp vào nút ứng dụng.

5. Nhấn F2 để bắt đầu xử lý, máy tính sẽ gửi lệnh “COM: Give me string” đến máy chủ ngay lập tức thông qua cổng nối tiếp và chờ máy chủ đó phản hồi.

6. Sau khi máy chủ phát hiện cổng nối tiếp nhận lệnh “COM: Give me string”, đọc ngay cơ sở dữ liệu để lấy văn bản mà máy hiện tại phải xử lý, sau đó trả lời về máy tính cục bộ thông qua cổng nối tiếp.

7. Sau khi máy tính cục bộ nhận được văn bản cần xử lý, sẽ thay đổi dữ liệu xử lý để truyền ngay đến bảng chấm điểm.

8. Sau khi bảng đánh dấu nhận được dữ liệu xử lý, hãy điều khiển máy để đánh dấu phôi ngay lập tức.



Tài liệu


Hiện tại, các tệp Txt và Excel đã được hỗ trợ.

1. Tệp tin txt

Khi chọn tệp TXT, một hộp thoại sẽ hiển thị để yêu cầu nhập tên tệp và số dòng của văn bản hiện tại.

Tự động đặt lại: Nếu được chọn, số dòng sẽ tự động chuyển về 0 khi đến dòng cuối cùng. Dấu tiếp theo sẽ bắt đầu lại từ dòng đầu tiên.

Đọc tất cả các dòng: Khi xử lý tài liệu văn bản, hãy đọc trực tiếp toàn bộ tài liệu.

2. Tệp Excel

Chúng ta phải chỉ định tên tệp, tên trường, số dòng để cho phần mềm biết ô nào trong bảng Excel sẽ được đánh dấu.

Tên tệp: Chuỗi văn bản của hàng đầu tiên trong datasheet1. Tham số này cho biết cột nào sẽ được đánh dấu.



Bàn phím


Phần tử bàn phím là văn bản phải xử lý từ bàn phím do người dùng nhập vào, khi chọn phần tử bàn phím, một hộp thoại như Hình minh họa sẽ hiển thị để yêu cầu người dùng thiết lập tham số cho phần tử bàn phím.

Số lượng ký tự cố định : người dùng phải nhập chuỗi có chữ số bằng số lượng này

Yêu cầu: Trong quá trình xử lý, hệ thống sẽ hiển thị hộp thoại nhập liệu yêu cầu người dùng nhập văn bản xử lý khi gặp biến text trên bàn phím, lần này người dùng trực tiếp nhập văn bản bằng tay.

Thiết lập tham số bút : Khi được chọn, chúng ta có thể lấy công suất , tốc độ và tần số từ mục nhập bàn phím, chỉ bằng cách thiết lập pen.power , pen.speed hoặc pen.freq . Ký tự “ ” là số lượng bút.

Chức năng phần tử bàn phím thường được sử dụng trong trường hợp này khi quá trình xử lý cần nhập dữ liệu thời gian thực vào nội dung xử lý. Nếu khách hàng yêu cầu xử lý một lô phôi, mỗi phôi sẽ được in mã vạch. Khi xử lý, người dùng sẽ dùng súng quét mã vạch để quét phôi theo thời gian thực để đọc nội dung trên mã vạch, sau đó dùng tia laser để đánh dấu vị trí phôi được chỉ định. Lúc này, có thể sử dụng chức năng phần tử bàn phím. Khi xử lý, người vận hành sẽ dùng súng quét mã vạch để quét phôi, sau đó súng quét mã vạch sẽ nhập nội dung đã đọc vào hộp thoại bên trong và tự động đóng lại, sau đó hệ thống sẽ tự động bắt đầu xử lý nội dung đã đọc trước đó.



Nâng cao

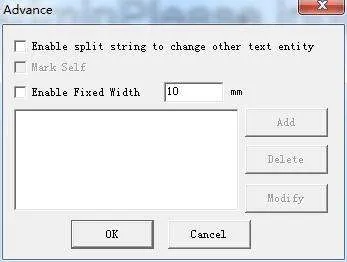

Nhấp vào “ Advanced ” sau đó hộp thoại sẽ hiển thị như trong Hình.


Kích hoạt chiều rộng cố định: bất kể văn bản dài bao nhiêu, độ dài sẽ bị giới hạn trong phạm vi này.

Đánh dấu chính mình: Trong một số trường hợp, người dùng cần phân chia văn bản bàn phím nhập vào và sau đó đặt chúng vào vị trí khác để đánh dấu, đồng thời cũng cần đánh dấu văn bản bàn phím này, ứng dụng chức năng này có thể đạt được những yêu cầu này.

Sau khi thiết lập các thông số của ký tự chia, chọn “Đánh dấu tự động”, khi đánh dấu, ngoài ký tự chia, còn đánh dấu toàn bộ văn bản bàn phím ở vị trí tương ứng mà bạn vừa nhập vào.

Hiện tại, hàm Advance có chức năng tách chuỗi ký tự. Ví dụ xử lý sau đây sẽ giải thích điều này.

Ví dụ thực tế – Ứng dụng mã ngày trong sản xuất

Giả sử bạn là đơn vị sản xuất bánh trung thu thủ công. Mỗi chiếc bánh đều cần được khắc ngày sản xuất trực tiếp lên bao bì hoặc vỏ hộp bằng laser. Để đảm bảo đồng bộ và chính xác, bạn có thể sử dụng tính năng “Mã ngày” của EZCAD2.

Khi thiết lập văn bản là dạng mã ngày, hệ thống sẽ tự động lấy thông tin thời gian thực từ máy tính và cập nhật đúng ngày – tháng – năm hiện tại mỗi khi bắt đầu thao tác.

Ví dụ:

Năm: 2025 → khắc “2025” lên hộp

Tháng: 07 → khắc “07”

Ngày: 29 → khắc “29”

Kết quả: hộp bánh sẽ được khắc tự động dòng chữ “NSX: 29/07/2025”, không cần chỉnh sửa thủ công mỗi ngày, giúp tiết kiệm thời gian và đảm bảo độ chính xác cao.

thiết lập văn bản—→bật văn bản biến đổi—→thêm—→bàn phím.

2. Nhập thông báo nhắc nhở, nhấp vào “OK”.

3. Chọn “Nâng cao”.

4. Chọn “cho phép tách chuỗi để thay đổi thực thể văn bản khác” để sửa lại tên đã gán cho đối tượng văn bản, nhấp vào “Thêm” khi đó hộp thoại sẽ hiển thị như hình.

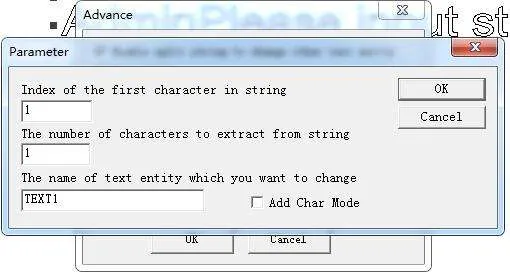

Chỉ mục của ký tự đầu tiên trong chuỗi: Trong văn bản TEXT1, ký tự đầu tiên là một số ký tự trong chuỗi ký tự văn bản biến bàn phím.

Số lượng ký tự cần trích xuất từ chuỗi: trích xuất số lượng ký tự trong chuỗi ký tự của biến bàn phím text.

Tên của thực thể văn bản mà bạn muốn thay đổi: Tên văn bản cố định mà ký tự được đọc tách nằm ở đó.

Thêm chế độ ký tự: nhấp vào đó rồi thêm các ký tự tách ra phía sau văn bản.

Ở đây tăng hai điều kiện, một là sửa đổi TEXT1 đối tượng, bắt đầu từ ký tự thứ 1 để lấy 3 ký tự, điều kiện còn lại là sửa đổi TEXT2 đối tượng, bắt đầu từ ký tự thứ 4 để lấy 4 ký tự.

5. Đặt hai đối tượng văn bản và đổi tên thành TEXT1, TEXT2. Ở đây, cần lưu ý biến văn bản bàn phím phải được sắp xếp trước hai văn bản cố định trong danh sách đối tượng, đối tượng TEXT1 đặt vị trí mà số lối vào phải xử lý, đối tượng TEXT2 đặt vị trí mà số ghế phải xử lý, sau đó thiết lập tham số xử lý.

6. Nhấp vào “ Đánh dấu ”, người dùng sử dụng súng quét mã vạch để quét mã vạch của vé, hệ thống sẽ đưa số sê-ri chia vào bên trong TEXT1 và TEXT2 và xử lý tự động.

 Tổng kết:

EZCAD2 hỗ trợ toàn diện các loại văn bản tĩnh và động, giúp doanh nghiệp:

  • Tăng tốc độ xử lý đơn hàng

  • Đảm bảo tính chính xác và đồng bộ

  • Tối ưu hóa thao tác vận hành
