Hướng dẫn sử dụng tính năng Bitmap trong EZCAD

Đăng bởi: Hiếu Laserman - 28/07/2025

(Phần trong chuỗi "Hiểu EZCAD – Làm chủ máy khắc laser" của Laserman)

Tính năng Bitmap trong phần mềm EZCAD cho phép người dùng chèn và xử lý ảnh raster (ảnh bitmap) trực tiếp trong vùng đánh dấu của máy laser. Dưới đây là hướng dẫn chi tiết về cách sử dụng và tùy chỉnh ảnh Bitmap khi vận hành máy laser.

1. Cách thêm ảnh Bitmap

Vào Menu Vẽ → chọn lệnh Bitmap
Hoặc nhấp vào biểu tượng 📷 Bitmap trên thanh công cụ

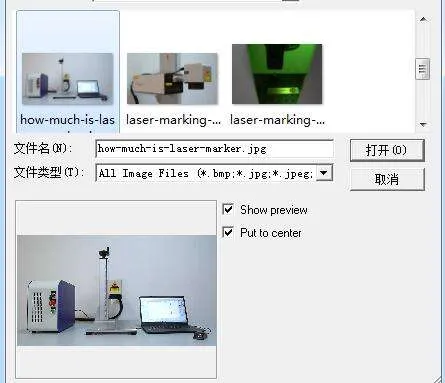

Hộp thoại chọn tệp sẽ hiện ra, cho phép mở các định dạng ảnh: BMP, JPG, JPEG, GIF, TGA, PNG, TIFF, TIF

Có liên quan: các loại tệp vector

✔️ Hiển thị bản xem trước: khi chọn file, hình ảnh sẽ hiển thị ngay trong hộp thoại

✔️ Đặt vào giữa: đặt tâm ảnh đúng gốc tọa độ thiết kế

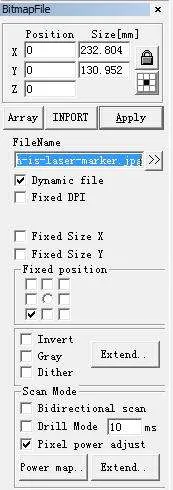

2. Thiết lập thuộc tính ảnh Bitmap

Kích thước & vị trí:

DPI: Mật độ điểm ảnh trên mỗi inch. DPI càng cao thì độ nét càng cao, nhưng thời gian đánh dấu cũng tăng.
Kích thước cố định X/Y: Khóa chiều rộng hoặc chiều cao ảnh theo giá trị chỉ định.
Vị trí cố định: Chọn điểm neo của ảnh khi thay đổi kích thước.

Cài đặt tệp động:

Tệp động: Nếu bật, hệ thống sẽ cập nhật lại ảnh nếu ảnh gốc thay đổi.
DPI cố định: Khóa DPI để duy trì độ chính xác ổn định cho ảnh.

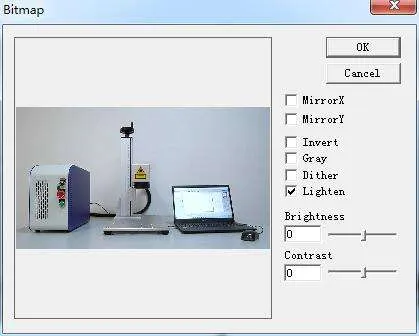

3. Các hiệu ứng xử lý ảnh

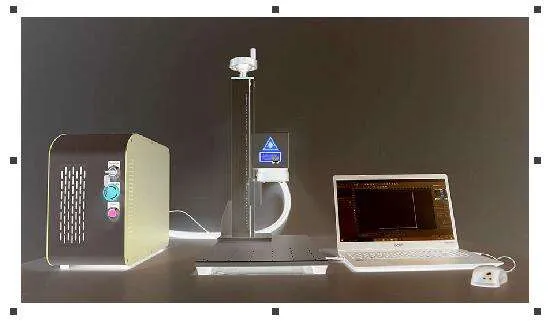

Đảo ngược (Invert): Tạo ảnh âm bản

Xám (Gray): Chuyển ảnh sang 256 cấp độ xám

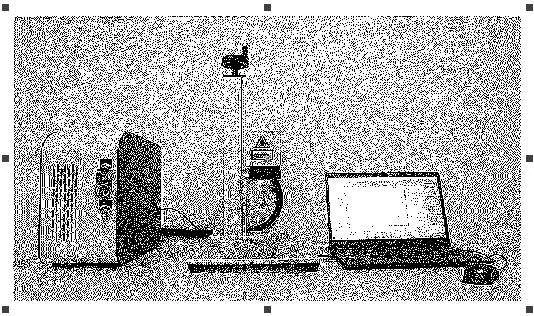

Dither: Mô phỏng ảnh xám bằng cách rải điểm trắng đen theo mật độ khác nhau

4. Mở rộng tùy chọn đánh dấu ảnh

Chế độ quét:

Quét hai chiều (BiDir): Laser di chuyển theo cả hai hướng trái–phải, giúp tăng tốc đánh dấu

Chế độ đánh dấu:

Khoan (Drill Mode): Tia laser sẽ đánh dấu tại mỗi điểm dừng theo thời gian định sẵn
Điều chỉnh công suất theo độ xám: Điều chỉnh công suất laser theo từng mức độ sáng tối của điểm ảnh

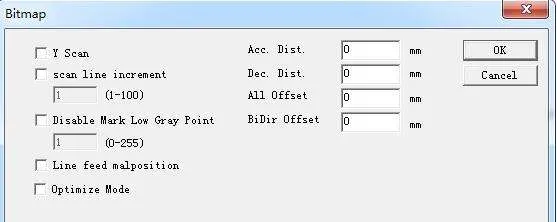

Tham số nâng cao:

Quét theo trục Y: Quá trình quét sẽ chạy dọc theo trục Y theo từng dòng.

Quét Y: Quá trình quét sẽ chạy dọc theo trục Y theo từng dòng.

chế độ đánh dấu mở rộng
Tăng dần dòng quét: Mục này cho biết quét từng dòng hay bỏ qua một số dòng. Chức năng này có thể tăng tốc độ đánh dấu khi yêu cầu độ chính xác thấp.

Tắt Đánh dấu Điểm Xám Thấp: Mục này cho biết mọi điểm đều được đánh dấu hoặc chỉ đánh dấu các điểm xám lớn hơn. Chức năng này có thể tăng tốc độ đánh dấu khi yêu cầu đánh dấu độ chính xác thấp.

Sai vị trí dòng nhập: Điểm không được căn chỉnh giữa hai hàng liền kề, nhưng điểm được căn chỉnh với vị trí nằm giữa hai điểm trên dòng trước đó để tránh dấu vết đánh dấu.

Biểu đồ Gray-Power: Để cải thiện kết quả đánh dấu, có thể sửa đổi một số thang độ xám tương ứng với công suất.

Chế độ tối ưu: tính toán tốc độ đánh dấu theo DPI và tần số để tối ưu hóa tốc độ đánh dấu và kết quả.

BiDir Offset: cải thiện vấn đề đánh dấu cạnh không căn chỉnh .

ACC.Distance: tham số này được sử dụng để loại bỏ độ lệch của mô hình quét BiDir.

5. Lưu ý khi sử dụng ảnh Bitmap

Không nên dùng ảnh quá lớn (dung lượng nặng, DPI cao) nếu không cần thiết
Luôn kiểm tra kỹ xem ảnh đã được chuyển sang dạng grayscale hoặc dither để phù hợp với đánh dấu laser
Cần thử trước trên vật liệu mẫu để đảm bảo kết quả đúng mong muốn

✅ Cần hỗ trợ cấu hình đánh dấu ảnh, xử lý DPI hay chuyển đổi ảnh phù hợp với máy? Đội ngũ kỹ thuật của Laserman luôn sẵn sàng hỗ trợ!

📞 Liên hệ:
Địa chỉ: 25/31 Sơn Kỳ, P.Tân Sơn Nhì, TP.HCM
Hotline: 0838.811.311 – 0838.811.911
Website: www.laserman.vn
