Menu Chỉnh sửa: Combine / Uncombine – Group / Ungroup

Đăng bởi: Hiếu Laserman - 25/07/2025

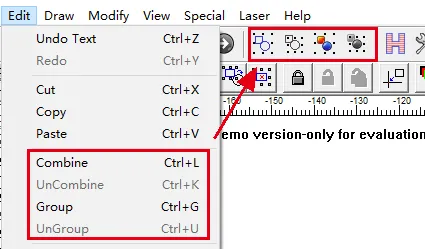

Edit Menu trong phần mềm EZCAD cho phép người dùng thao tác linh hoạt với các đối tượng vector thông qua các chức năng: Combine, Uncombine, Group và Ungroup.

Combine / Uncombine

Combine: Hợp nhất nhiều đường cong thành một đối tượng đường cong mới. Lưu ý: hệ thống sẽ bỏ qua các thuộc tính đường cong ban đầu và áp dụng thuộc tính mới cho đối tượng kết hợp.
→ Đối tượng Combine có thể sao chép, di chuyển, chỉnh sửa hoặc gán Layer như các đối tượng thông thường.
Uncombine: Tách đối tượng đã Combine về thành các đường cong rời. Tuy nhiên, các đường cong sau khi Uncombine có thể không giống 100% như ban đầu, do hệ thống đã xử lý lại cấu trúc.
→ Lưu ý: Nên dùng tính năng Undo (Ctrl+Z) nếu muốn khôi phục về đúng trạng thái trước khi Combine.
Phím tắt:
- Combine → Ctrl + L
- Uncombine → Ctrl + K

Group / Ungroup

Group: Gom nhiều đối tượng lại thành một nhóm duy nhất mà vẫn giữ nguyên các thuộc tính ban đầu (màu, nét, lớp...). Nhóm có thể được chọn, chỉnh sửa, sao chép như một đối tượng thống nhất.
Ungroup: Tách nhóm đã tạo thành các đối tượng riêng biệt.
→ Ví dụ: một đối tượng gồm 1.000 thành phần sau khi Ungroup có thể phân tách thành 10 nhóm nhỏ, hoặc các nhóm theo màu Layer nếu là tệp *.plt hoặc .dxf.
Phím tắt:
- Group → Ctrl + G
- Ungroup → Ctrl + U

Ví dụ minh họa:

Bạn có một file logo gồm nhiều nét rời. Dùng Group để gom thành 1 nhóm chỉnh sửa dễ hơn.
Sau đó dùng Combine để hợp nhất các đường – thuận tiện cho thao tác tô màu hoặc fill.
Nếu phát hiện sai sót, dùng Uncombine và Ungroup để chỉnh sửa chi tiết.

Lưu ý:

Combine ≠ Group: Combine hợp nhất về mặt hình học, còn Group chỉ gom tổ chức đối tượng.
Combine không thể phục hồi 100% như ban đầu nếu không Undo ngay.
Đối với file *.plt/dxf nhập vào, nên Ungroup trước khi chỉnh sửa.
