Menu Đặc biệt: Cài đặt IPG trong EZCAD

Đăng bởi: Hiếu Laserman - 04/08/2025

(Phần trong chuỗi "Hiểu EZCAD – Làm chủ máy khắc laser" của Laserman)

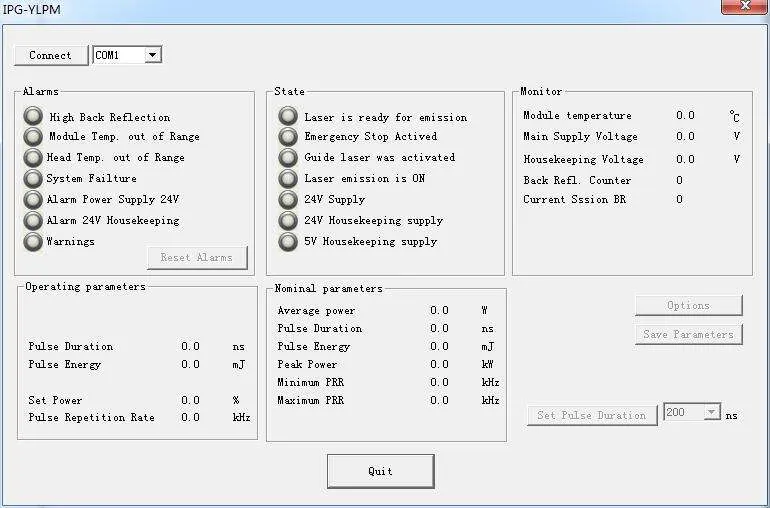

Trong phần mềm EZCAD, khi nhấp vào “Cài đặt IPG” trong Menu Đặc biệt (Special Menu), một hộp thoại thiết lập kết nối sẽ hiển thị. Tính năng này dùng để kết nối giữa máy tính và nguồn laser IPG (dòng IPGM) thông qua đường truyền nối tiếp (serial communication).

Tính năng chính:

Giám sát trạng thái laser IPG:
Sau khi nhấn nút “Kết nối”, các đèn tín hiệu sẽ chuyển sang màu xanh lá cây, báo hiệu trạng thái kết nối ổn định và bình thường.
Phản hồi trạng thái thời gian thực:
Laser sẽ gửi dữ liệu trạng thái về phần mềm, bao gồm:
- Nhiệt độ hoạt động
- Công suất hiện tại
Tùy chỉnh tham số phát xạ:
Người dùng có thể:
- Điều chỉnh độ rộng xung (Pulse Width) từ 4–200ns
- Điều chỉnh tần số hoạt động (Frequency) từ 1–1000kHz

Lưu ý khi sử dụng:

Tính năng chỉ áp dụng cho dòng IPGM có hỗ trợ giao tiếp nối tiếp.
Cần cấu hình đúng cổng COM và đảm bảo driver đã được cài đặt trên máy tính.

Liên quan: Lỗi Ezcad: Nhiệt độ laser IPG quá cao
