Menu Laser: Đánh dấu AngleRotate2

(Phần trong chuỗi "Hiểu EZCAD – Làm chủ máy khắc laser" của Laserman)

Ngoại trừ tùy chọn mới đánh dấu 360 độ , các tham số khác trong AngleRotate2 đều giống như trong AngleRotate .

Đánh dấu góc

Đánh dấu 360 độ: Được chọn để đánh dấu hình trên cột một cách đều đặn.

Tổng số: Số lượng hình ảnh sẽ được đánh dấu trên cột có khoảng cách đều nhau.

Nếu chúng ta không đánh dấu 360 độ, nút Tăng sẽ hiển thị.

Độ tăng dần: Góc mà cột phải xoay sau khi đánh dấu mỗi hình. Đây là khoảng cách góc giữa hai hình liền kề.

Ứng dụng 1: Vẽ hình cần đánh dấu trên vùng làm việc và đặt nó vào tâm. Đảm bảo tọa độ Z bằng 0. Chọn điểm đánh dấu 360 độ và đặt Total num là 10, sau đó nhấp vào nút Mark. Toàn bộ quy trình đánh dấu như sau: Đầu tiên, đánh dấu hình; sau đó, xoay cột 360 độ (360/10), và đánh dấu lại hình cho đến khi tổng số điểm đánh dấu trên cột đều nhau.

Ứng dụng 2: Vẽ hình cần đánh dấu trên vùng làm việc và đặt nó vào tâm. Đảm bảo tọa độ Z bằng 0. Bỏ chọn mục Đánh dấu 360 độ. Đặt Total num thành 10 và incremental thành 45. Nhấp vào nút Đánh dấu để bắt đầu. Quy trình đánh dấu như sau: Đầu tiên, đánh dấu hình; sau đó, xoay cột 45 độ và đánh dấu lại hình, cho đến khi tổng cộng 10 hình được đánh dấu trên cột.

Lưu ý: Chỉ có thể sử dụng trục mở rộng A trong mô-đun AngleRotate và mô-đun AngleRotate2 . Vui lòng cẩn thận khi kết nối dây.

Ví dụ sau đây giải thích cách sử dụng mô-đun này.

Yêu cầu: Đánh dấu đều chữ cái a vào cùng một cột. Tổng số là năm.

Bước 1: Vẽ chữ a trong không gian làm việc. Nhấp vào nút Áp dụng sau khi thiết lập phông chữ và kích thước.

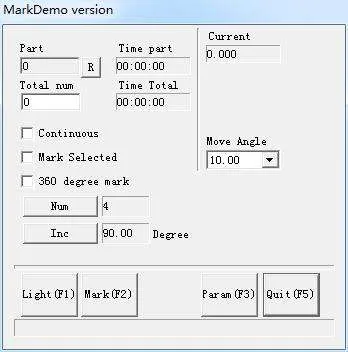

Bước 2: Nhấp vào mục menu Rotary marking2 và hộp thoại hiển thị trong Hình 8-8 sẽ bật lên.

Bước 3: Chọn mốc 360 độ và đặt Tổng số là năm.

Bước 4: Nhấp vào nút Mark (F2) hoặc nhấn phím F2 để bắt đầu công việc.



Lưu ý:
Chỉ có thể sử dụng trục mở rộng A trong mô-đun AngleRotate và mô-đun AngleRotate2.
Vui lòng cẩn thận khi kết nối dây.

Ví dụ thực tế:

Yêu cầu: Đánh dấu đều chữ cái a vào cùng một cột. Tổng số là năm.

Bước 1: Vẽ chữ a trong không gian làm việc. Nhấp vào nút Áp dụng sau khi thiết lập phông chữ và kích thước.
Bước 2: Nhấp vào mục menu Rotary marking2, hộp thoại hiển thị trong Hình 8-8 sẽ bật lên.
Bước 3: Chọn mốc 360 độ và đặt Tổng số là năm.
Bước 4: Nhấp vào nút Mark (F2) hoặc nhấn phím F2 để bắt đầu công việc.
