Mô-đun “MultiFileMark” trong EZCAD2: Hỗ trợ đánh dấu nhiều tệp .ezd tự động

Đăng bởi: Hiếu Laserman - 31/07/2025

(Phần trong chuỗi "Hiểu EZCAD – Làm chủ máy khắc laser" của Laserman)

Chức năng chính:

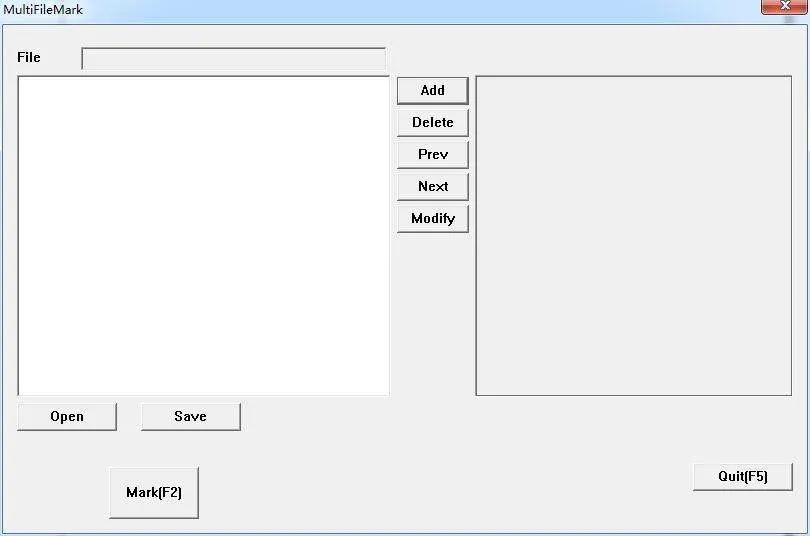

Mô-đun “ MultiFileMark ” có khả năng đánh dấu nhiều lần các tệp *.ezd khác nhau, tránh việc thay đổi các tệp.

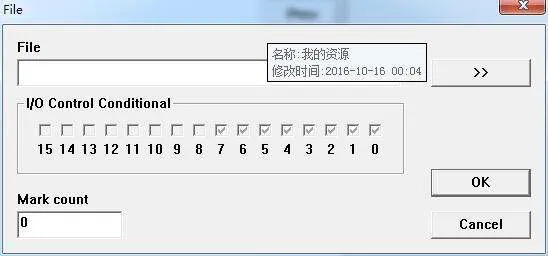

Thêm: Thêm tệp .ezd. Hộp thoại sẽ bật lên sau khi nhấp vào nút "thêm". Thiết lập điều khiển I/O có điều kiện cho tệp và tự động đánh dấu tệp khi bo mạch chấp nhận tín hiệu IO ở trạng thái đánh dấu.

Xóa: xóa tập tin.

Trước, Tiếp theo: thay đổi thứ tự các tập tin.

Sửa đổi: thay đổi tệp được chọn và điều kiện điều khiển IO.

Nếu nhấp vào tên tệp, nội dung tệp sẽ hiển thị bên phải hộp thoại multifilemark. Nếu nhấp đúp vào tên tệp, mở tệp và có thể thay đổi nội dung và tham số. Đánh dấu các tệp đã chỉnh sửa sau khi nhấn lưu.

Lưu: lưu các tệp đã chọn và thiết lập điều khiển IO có điều kiện thành *.mfd.

Mở: mở các tệp *.mfd.

Thiết lập điều khiển IO có điều kiện, nhấn đánh dấu, sau đó kiểm tra tín hiệu trên bo mạch. Nếu tín hiệu giống với cài đặt, các tệp có cài đặt sẽ được đánh dấu. Nếu tín hiệu phù hợp với một số tệp, tệp ở phía trước sẽ được đánh dấu.

Nói chung, tín hiệu chấp nhận của phần mềm là tín hiệu mức, và nhấn nút đánh dấu, hộp thoại sẽ bật lên. Khi tín hiệu phù hợp với cài đặt, hãy nhập tên tệp vào ô sau.

Nếu tín hiệu chấp nhận phải là tín hiệu xung, hãy đặt cổng IO không hiển thị trong hình trên tại vị trí IO bắt đầu. Ví dụ, cổng 0-3 nên đặt cổng khác tại vị trí IO bắt đầu, là cổng 6. Nhấn nút "mark", sau đó bật lên. Khi bo mạch chấp nhận IO bắt đầu và thiết lập điều khiển IO có điều kiện cùng lúc, các tệp sẽ chỉ được đánh dấu một lần.

Lưu ý quan trọng:

EZCAD mặc định nhận tín hiệu mức (level). Khi đánh dấu, phần mềm yêu cầu bạn nhập tên file vào ô tương ứng nếu thấy tín hiệu phù hợp.
Nếu yêu cầu sử dụng tín hiệu xung (pulse):
→ Cần thay đổi IO Start Port khác cổng 0–3 (ví dụ: chọn cổng 6).
→ Khi IO Start và điều kiện IO khớp, phần mềm chỉ đánh dấu tệp một lần.
