Menu Sửa đổi: Chỉnh sửa Đường cong

Đăng bởi: Hiếu Laserman - 04/08/2025

(Phần trong chuỗi "Hiểu EZCAD – Làm chủ máy khắc laser" của Laserman)

Trong phần mềm thiết kế vector hoặc phần mềm điều khiển laser như EZCAD, chức năng "Chỉnh sửa Đường cong (Curve Edit)" cho phép người dùng xử lý các đường cong một cách chính xác hơn – đặc biệt khi cần nối, cắt hoặc làm sạch các đoạn vẽ phức tạp.

1. Tự động kết nối (Auto Connect)

Khi bạn chọn Chỉnh sửa đường cong → Tự động kết nối, phần mềm sẽ mở một hộp thoại cấu hình cho phép bạn cài đặt khoảng cách kết nối.

Nguyên lý hoạt động:

Nếu khoảng cách giữa điểm đầu và điểm cuối của hai đường cong nhỏ hơn giá trị bạn thiết lập, phần mềm sẽ tự động nối hai đoạn lại thành một đường liên tục.

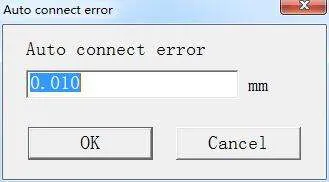

Lỗi kết nối tự động:

Nếu khoảng cách lớn hơn ngưỡng, hoặc các đoạn không cùng hướng – hệ thống sẽ báo lỗi kết nối tự động.
Nên kiểm tra kỹ vị trí điểm đầu – điểm cuối và thử tăng giá trị khoảng cách nếu cần.

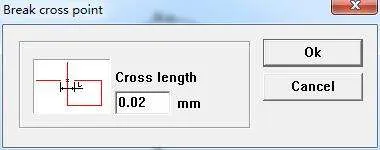

2. Điểm cắt ngang (Intersection Segment)

Khi người dùng chọn Chỉnh sửa đường cong → Điểm cắt, một hộp thoại sẽ bật lên.

Ý nghĩa:

Bạn có thể đặt độ dài đoạn cắt (Intersection Length) – là đoạn đường giao nhau giữa 2 đường cong tại điểm giao cắt.
Thao tác này rất hữu ích khi bạn cần tạo điểm giao kỹ thuật giữa các đường cắt mà vẫn đảm bảo độ dài hợp lý.

Việc kiểm soát chính xác điểm giao sẽ giúp tránh lỗi khi chuyển sang giai đoạn cắt hoặc khắc bằng máy laser.

Mẹo sử dụng hiệu quả:

Sử dụng “Tự động kết nối” sau khi nhập hoặc tạo nhiều đường vẽ rời rạc.
Dùng “Điểm cắt” khi cần xử lý các hình phức tạp như logo, biểu tượng, mạch điện tử... để đảm bảo đường khép kín.
