Menu Sửa đổi: Mảng (Array)

Đăng bởi: Hiếu Laserman - 05/08/2025

(Phần trong chuỗi "Hiểu EZCAD – Làm chủ máy khắc laser" của Laserman)

Chức năng “Mảng” cho phép tạo bản sao của đối tượng theo quy luật đều đặn, có thể là mảng hình chữ nhật (Rectangular) hoặc mảng hình tròn (Circular). Đây là công cụ cực kỳ hữu ích để sắp xếp các chi tiết khắc/cắt lặp lại trong cùng một bố cục.

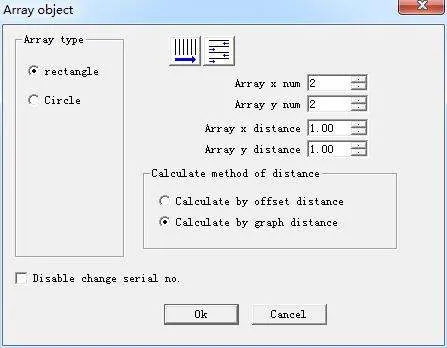

1. Mảng Hình Chữ Nhật (Rectangular Array)

Sau khi chọn chế độ "Hình chữ nhật", bạn có thể thiết lập:

Số hàng (Rows): Số lượng dòng theo phương Y.
Số cột (Columns): Số lượng cột theo phương X.
Khoảng cách X: Khoảng cách giữa các đối tượng theo chiều ngang.
Khoảng cách Y: Khoảng cách giữa các đối tượng theo chiều dọc.
Mảng 2 chiều: Cho phép sắp xếp theo cả X và Y để tạo lưới.
Mảng RE (RE Array): Đặt thứ tự đánh dấu đối tượng (hữu ích khi khắc tuần tự).

Chế độ tính khoảng cách:

Theo khoảng cách bù (Offset Distance): Khoảng cách giữa các điểm khắc/cắt được tính theo tâm đối tượng.
Theo khoảng cách đồ thị (Graphic Distance): Khoảng cách tính theo rìa ngoài cùng của hình dạng đối tượng.

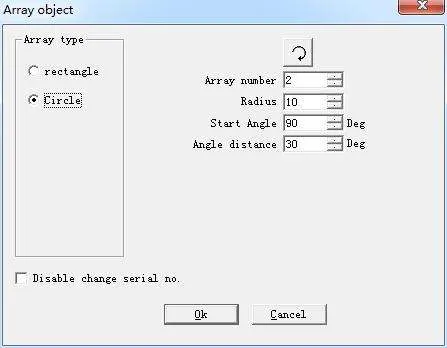

2. Mảng Hình Tròn (Circle Array)

Khi chọn kiểu “Circle”, bạn sẽ thấy thêm các thiết lập:

Số mảng (Quantity): Số lượng đối tượng lặp quanh vòng tròn.
Bán kính (Radius): Bán kính vòng tròn dùng để bố trí đối tượng.
Start Angle: Góc bắt đầu tính từ trục ngang (0°) theo chiều kim đồng hồ.
Angle: Góc phân bố giữa các đối tượng (có thể tự tính nếu đều).
Chiều quay: Có thể chọn theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ.

Lưu ý khi dùng:

Mảng hình tròn rất thích hợp cho các thiết kế logo, bánh răng, hoa văn xoay.
Mảng hình chữ nhật phù hợp cho bố cục sản phẩm số lượng lớn, khắc nhiều lần.
