Menu Vẽ: Chức năng vẽ đường cong văn bản trong EZCAD2

Đăng bởi: Hiếu Laserman - 30/07/2025

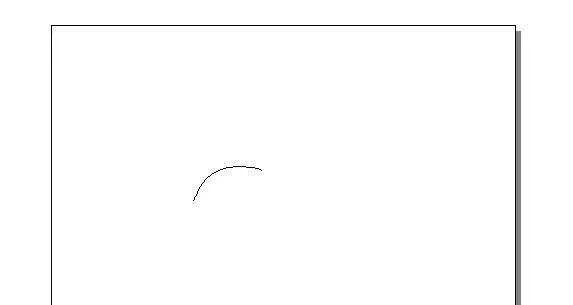

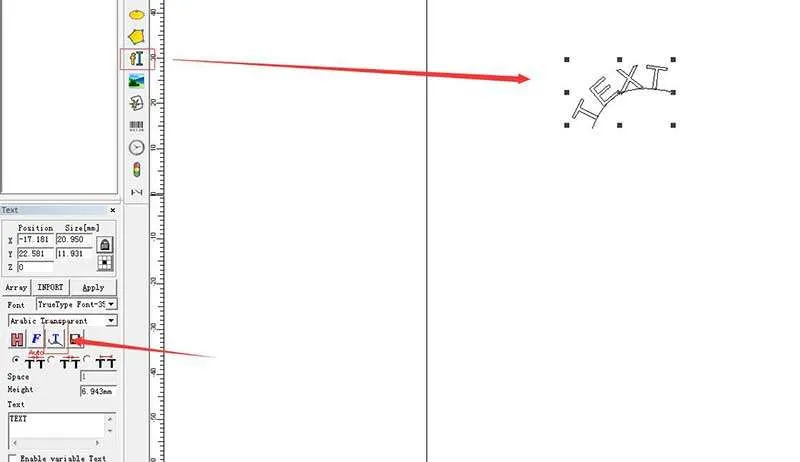

EzCad2 hỗ trợ chức năng văn bản đường cong, nếu người dùng vẽ văn bản đủ gần đường cong , văn bản sẽ được sắp xếp dọc theo đường cong.

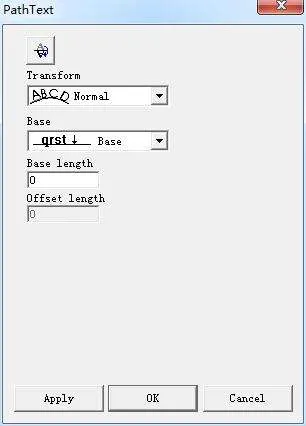

Khi văn bản hiện tại là văn bản cong, hãy nhấp vào biểu tượng ở trên và hình sẽ bật lên:

đặt văn bản ở phía bên kia của đường cong.

có nghĩa là văn bản sẽ song song với đường cong.

có nghĩa là văn bản sẽ thẳng đứng so với đường cong.

' Base ' nghĩa là đường cơ sở của văn bản được chồng lên đường cong.

' Top ' nghĩa là phần trên của văn bản được chồng lên đường cong.

' Bottom ' nghĩa là phần dưới của văn bản được chồng lên đường cong.

' Center ' nghĩa là phần giữa của văn bản được chồng lên đường cong.

' Free ' nghĩa là văn bản nằm tự do trên đường cong cùng với đường cong, và vị trí của văn bản nằm trong phạm vi chiều dài của đường cơ sở và chiều dài bù ( lưu ý gggiữ nguyên nội dung 100%, thêm lưu ý nếu có)

Lưu ý quan trọng:

Tính năng này chỉ áp dụng với đối tượng dạng Text chứ không hỗ trợ hình ảnh bitmap hoặc đối tượng đã chuyển đổi sang vector phức tạp.
Nên dùng font chữ không quá phức tạp để giữ sự mượt mà khi hiển thị trên đường cong.
Trước khi áp dụng đánh dấu thật, hãy kiểm tra preview để đảm bảo nội dung không bị lệch hoặc biến dạng.
