System Parameters – Di chuyển & Xoay đối tượng

(Phần trong chuỗi "Hiểu EZCAD – Làm chủ máy khắc laser" của Laserman)

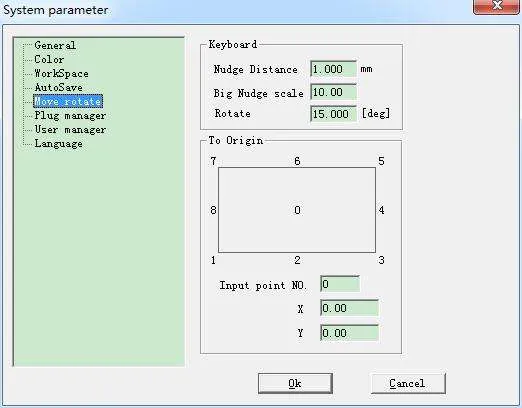

Trong System Parameters, mục Di chuyển & Xoay cho phép người dùng thiết lập các thông số điều chỉnh vị trí và góc của đối tượng khi sử dụng phím tắt điều hướng.

 Các thông số chính:

  • Move Distance: khoảng cách đối tượng sẽ dịch chuyển mỗi lần nhấn một phím mũi tên (lên/xuống/trái/phải).
    → Thích hợp khi cần tinh chỉnh vị trí nhanh chóng, chính xác.

  • Big Nudge Scale: hệ số nhân thêm khi nhấn giữ Shift + phím điều hướng.
    → Giúp tăng tốc độ di chuyển đối tượng trong không gian thiết kế.

  • Rotate Angle: góc xoay của đối tượng mỗi lần nhấn giữ Ctrl + phím điều hướng.
    → Cho phép điều chỉnh thủ công góc nghiêng của đối tượng một cách thuận tiện.

  • Set Home Point Based On: lựa chọn điểm tham chiếu gốc để áp dụng khi sử dụng chức năng “Set to Home Point”.
    → Có thể chọn các điểm như: tâm đối tượng, góc trái trên, góc phải dưới...

 Ví dụ minh họa:

Khi thiết kế logo cần căn giữa chính xác, bạn có thể:

  1. Dùng phím mũi tên để dịch chuyển logo từng bước nhỏ.

  2. Nhấn Shift + phím mũi tên để di chuyển nhanh hơn.

  3. Nhấn Ctrl + phím mũi tên để xoay góc logo chính xác 5° mỗi lần (hoặc góc bạn đã thiết lập).

Lưu ý:

  • Giá trị Move DistanceRotate Angle nên được đặt vừa phải để tránh thao tác bị “quá đà”.

  • Việc chọn đúng Set Home Point Based On giúp căn chỉnh tự động chính xác hơn trong quá trình khắc.




Liên hệ LASERMAN nếu bạn cần hướng dẫn chi tiết cách di chuyển – xoay – căn chỉnh đối tượng hoặc xử lý lỗi không đồng tâm trong quá trình thiết kế.
