Tham số Hệ thống – Workspace

Không gian làm việc (Workspace) là vùng làm việc chính của máy khắc laser, nơi hiển thị và xử lý tất cả đối tượng đồ họa sẽ được đánh dấu. Việc thiết lập đúng thông số không gian làm việc giúp đảm bảo rằng máy khắc hoạt động chính xác trong phạm vi vật lý cho phép.

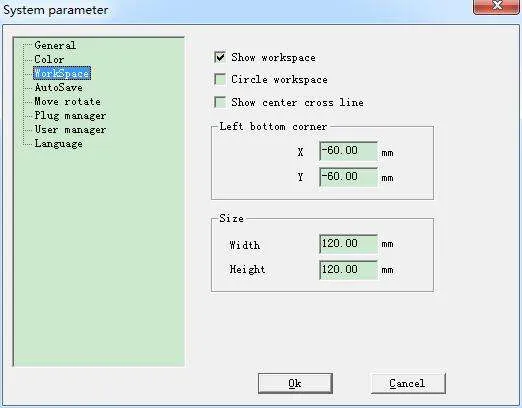

1. Workspace Shape

  • Có thể lựa chọn vùng làm việc dạng chữ nhật (Rectangle) hoặc hình tròn (Circle), tùy vào cấu hình máy.

  • Đối với một số hệ thống đặc biệt (như ống tròn, hệ trục quay), lựa chọn vùng làm việc tròn giúp hiển thị đúng theo thực tế.

2. Workspace Size

  • WidthHeight: thiết lập chiều rộng và chiều cao của vùng làm việc theo đơn vị mm.

  • Các thông số này cần trùng khớp với vùng khắc thực tế của máy (ví dụ: 110×110mm, 200×200mm, v.v.)

3. Position

  • Origin: xác định vị trí điểm gốc (0,0) của không gian làm việc trong cửa sổ phần mềm.

  • Bạn có thể căn chỉnh vùng làm việc lệch trái, phải hoặc giữa theo nhu cầu.

4. Hiển thị vùng làm việc

  • Khi bật vùng làm việc, một khung màu sẽ xuất hiện trên màn hình – đây là giới hạn mà máy laser sẽ hoạt động.

  • Những đối tượng nằm ngoài vùng này sẽ không được khắc – cần kiểm tra kỹ khi thiết kế.

Ví dụ

Máy laser fiber khổ làm việc 200×200mm, bạn cần vào:
System Parameters → Workspace → chọn Rectangle, thiết lập Width = 200, Height = 200.

Lưu ý

  • Với các máy có gương mở rộng khổ, cần kiểm tra chính xác kích thước thực tế.

  • Một số phiên bản EZCAD cần Enable Workspace trong phần mềm để hiển thị khung vùng làm việc.
