Thiết lập Angle Rotate – Đánh dấu theo góc xoay trong EZCAD

(Phần 6 trong chuỗi bài viết “Hiểu EZCAD – Làm chủ máy khắc” từ Laserman)

Angle Rotate được sử dụng khi muốn đánh dấu nhiều đối tượng theo chu vi bằng trục xoay – ví dụ: khắc logo quanh thành bình giữ nhiệt, chai rượu, cốc tròn…

Tính năng này cho phép trục xoay tự động xoay một góc cố định sau mỗi lần đánh dấu, giúp khắc tuần tự nhiều đối tượng mà không cần thao tác thủ công.

Các thiết lập chính trong Angle Rotate:

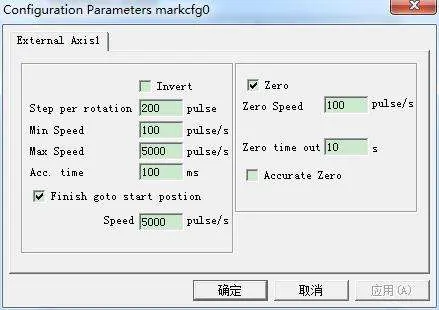

1. Thiết lập Zero (Zero Origin)

  • Xác định góc 0 của trục xoay – điểm gốc để hệ thống tính toán tọa độ góc tiếp theo.

  • Nếu không có cảm biến zero, phần mềm sẽ lấy vị trí hiện tại làm gốc tạm thời trước khi bắt đầu đánh dấu.

 Khi có cảm biến zero (zero switch):

  • Phần mềm sẽ tự tìm vị trí zero vật lý.

  • Tạo ra hệ tọa độ tuyệt đối, đảm bảo mỗi chi tiết luôn được khắc tại đúng vị trí.

2. Finish Goto Start Pos

  • Sau khi hoàn thành đánh dấu, trục sẽ tự quay về vị trí ban đầu (góc 0).

  • Giúp đảm bảo quy trình tự động, tránh sai lệch giữa các chi tiết trong sản xuất hàng loạt.

3. Speed (Return Speed)

  • Tốc độ quay trở lại vị trí bắt đầu sau khi hoàn tất đánh dấu.

  • Nên đặt vừa phải để không bị rung/mất bước khi quay ngược về vị trí gốc.

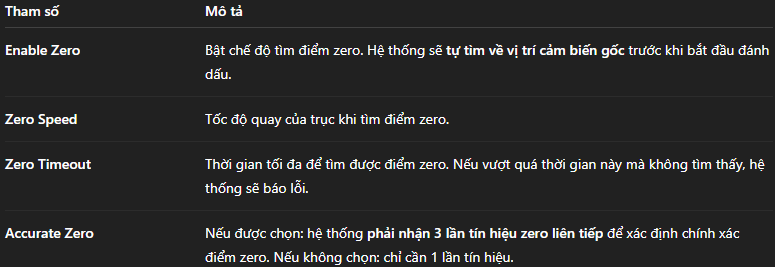

⚙️ Thiết lập Zero nâng cao



 Lưu ý kỹ thuật:

  • Switch zero bắt buộc phải là loại “Normally Open” (mở bình thường).

  • Tín hiệu này phải kết nối với Input port 0 của EZCAD.



 Ứng dụng thực tế

  • Khắc chia độ, khắc logo hoặc hoa văn lặp trên bề mặt tròn.

  • Khắc sản phẩm dạng trục, giúp hệ thống xoay chính xác từng góc, không lệch vị trí khắc.

  • Đảm bảo các mẫu khắc giống nhau giữa các sản phẩm, kể cả khi thay đổi phôi liên tục.




Liên hệ LASERMAN để được hướng dẫn cài đặt góc xoay, trục mở rộng, và thiết kế đồ gá phù hợp với từng sản phẩm cụ thể.
