Thông số cấu hình F3: Điều khiển bằng laser

Đăng bởi: Hiếu Laserman - 07/08/2025

(Phần trong chuỗi "Hiểu EZCAD – Làm chủ máy khắc laser" của Laserman)

Loại laser:

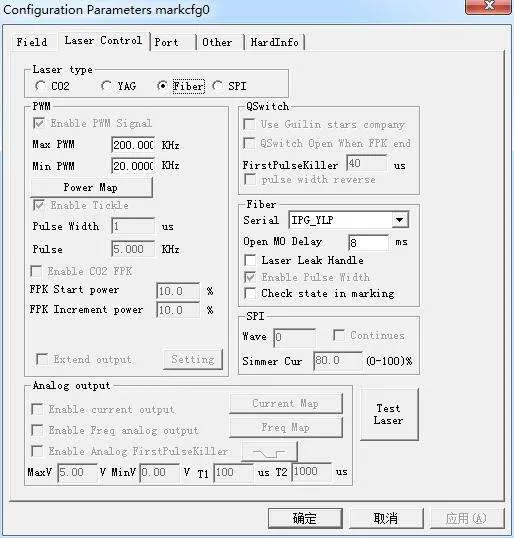

Thông số điều khiển Laser

Co2: Chỉ ra rằng kích thước laser hiện tại là laser Co2.
YAG: Chỉ ra kích thước laser hiện tại là laser YAG.
Sợi quang: Chỉ ra rằng kích thước laser hiện tại là laser sợi quang.
SPI_G3: Chỉ ra rằng kích thước laser hiện tại là laser SPI.

Lưu ý: chức năng này chỉ hỗ trợ card điều khiển USBLMC.

Liên quan: Lỗi: bo mạch LMC hiện tại không dành cho Laser sợi quang

PWM:

Bật tín hiệu PWM: Tín hiệu PWM sẽ được đưa ra từ Thẻ điều khiển.
Tần số PWM tối đa: tần số tối đa của tín hiệu PWM.
Bật Tickle: Cho phép tín hiệu tiền ion hóa hoạt động đối với một số nguồn laser CO2.
Độ rộng xung: độ rộng xung của tín hiệu tiền ion hóa.
Chu kỳ xung: tần số của tín hiệu tiền ion hóa.
Sử dụng trình điều khiển Digital Q-switch: Dành cho Digital Q-switch. Nếu chọn chức năng này, cổng ra 1 và 2 không thể sử dụng cho mục đích khác. Chế độ này chủ yếu được thiết kế cho trình điều khiển Digital Q của Guilin Xingchen.
Công tắc Q mở khi FPK kết thúc: Nếu được chọn, tín hiệu điều chế Q-switch sẽ bắt đầu phát xung sau khi độ trễ FPS kết thúc. Nếu không, xung Q-switch sẽ bắt đầu khi độ trễ TC bắt đầu kết thúc và trùng với thời điểm bắt đầu tín hiệu FPK.
First Pulse Killer (FPK): thời gian kéo dài của sự ức chế xung đầu tiên.

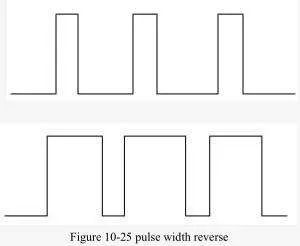

Đảo ngược độ rộng xung: Đảo ngược tín hiệu PWM.

Đầu ra tương tự:

Bật đầu ra tương tự nguồn: Bật thẻ điều khiển để xuất tín hiệu tương tự dùng để điều khiển công suất laser.

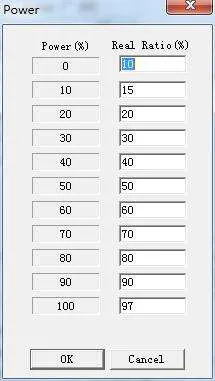

Ánh xạ Công suất: Đây là hàm điều chỉnh công suất, dùng để thiết lập tỷ lệ phần trăm công suất của phần tử tùy chỉnh và phần tử tương ứng. Nếu tỷ lệ phần trăm công suất tùy chỉnh không hiển thị trong hộp thoại Công suất, hệ thống sẽ tự động chọn giá trị biên độ tuyến tính.
Kích hoạt đầu ra tương tự tần số: Kích hoạt thẻ điều khiển để xuất tín hiệu tương tự dùng để điều khiển tần số Q-Switch.

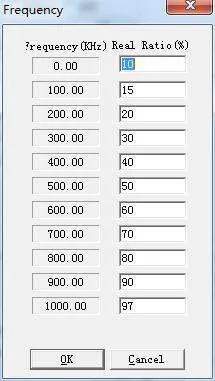

Ánh xạ tần số: Đây là chức năng sửa đổi tần số, được sử dụng để thiết lập phần trăm tần số của mục tùy chỉnh và mục tương ứng.
Bật CO2 FPK: Có thể xóa hiệu ứng burn-in khi bắt đầu.
Bật Chế độ Xung CO2: Khi được chọn, khoảng cách điểm sẽ hiển thị trong thông số và phần mềm sẽ tính toán tốc độ quét theo cài đặt. Các điểm đánh dấu sẽ đáp ứng cài đặt với tốc độ này.

Bản đồ điện và tần suất:

Kích hoạt Analog First Pulse Killer:

Max: Điện áp tối đa của FPK tương tự.
Min: Điện áp tối thiểu của FPK analog.

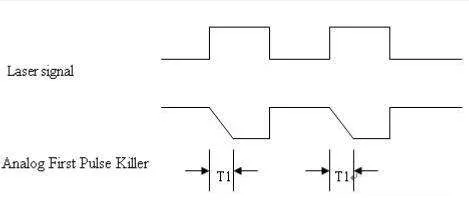

T1: Thời gian tín hiệu FPK thay đổi từ điện áp Max sang điện áp Min hoặc ngược lại.
T2: Nếu khoảng thời gian giữa lúc tắt và bật laser nhỏ hơn T2, FPK sẽ không đưa ra tín hiệu.
FPK: Hướng mà FPK thay đổi.

Về T1 và T2 có thể tham khảo hình minh họa trong tài liệu kỹ thuật.

Sợi nối tiếp:

Sau khi chọn sợi quang, loại laser sợi quang sẽ xuất hiện ở bên phải, ví dụ: IPG, IPGM, Quantel, Raycus, và dải tần số tương ứng cũng như độ trễ MO sẽ xuất hiện.

Kiểm tra laser:

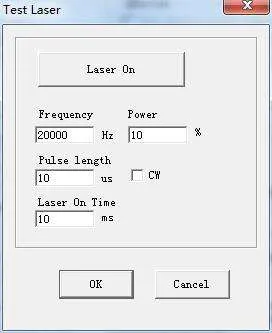

Dùng để kiểm tra xem laser có hoạt động bình thường hay không. Nhấn nút "Kiểm tra laser" sẽ hiển thị hộp thoại như hình minh họa:

Điền tần số, công suất, độ rộng xung và thời gian bật laser rồi nhấn “Laser bật”.
Sau đó, LASER sẽ mở và đóng khi đạt đến thời gian đã định.
