Thuộc tính đối tượng: Position – Size – Array

Đăng bởi: Hiếu Laserman - 24/07/2025

(Series “Hiểu EZCAD – Làm chủ máy khắc phục” từ Laserman)

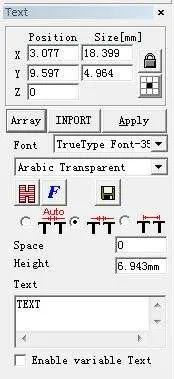

Thuộc tính đối tượng được hiển thị ở phía bên trái của cửa sổ giao diện chính trong phần mềm EZCAD.

Vị trí (Position)

X Position: tọa độ X của điểm ở góc nút bên trái của đối tượng được chọn.
Y Position: tọa độ Y của điểm ở góc nút bên trái của đối tượng được chọn.
Z Position: tọa độ Z của đối tượng được chọn.

Kích thước (Size)

X Size: chiều rộng của đối tượng được chọn.
Y Size: chiều cao của đối tượng được chọn.
Lock Ratio: khóa tỷ lệ chiều rộng/chiều cao hiện tại của đối tượng được chọn. Nếu người dùng thay đổi kích thước, hệ thống sẽ giữ nguyên tỷ lệ X/Y. Nhấp vào nút để mở khóa.
Anchor Point Mapping: dữ liệu tọa độ (vị trí X, Y) được ánh xạ tới điểm nào của đối tượng.

Mảng (Array)

Sao chép đối tượng hiện tại và sắp xếp đến vị trí mong muốn bằng cách thiết lập số hàng – cột và khoảng cách:

Count X: số lượng hàng
Count Y: số lượng cột
Inc (mm): khoảng cách giữa mỗi hàng | cột

Các tùy chọn đánh dấu mảng:

: đặt hàng của mảng theo thứ tự đánh dấu
: đặt mảng theo hướng dọc làm thứ tự ưu tiên đánh dấu
: đánh dấu một chiều
: đánh dấu hai chiều

Cổng đầu vào (Input Port)

Hệ thống sẽ đọc cổng đầu vào, so sánh tín hiệu hiện tại với “điều kiện Điều khiển I/O” của đối tượng:

Hiện tại chỉ hỗ trợ 4 bit (0, 1, 2, 3)
Mỗi bit có 3 trạng thái:
- Checked (màu xanh): yêu cầu mức điện áp cao (TTL High)
- Unchecked (màu trắng): yêu cầu mức điện áp thấp (TTL Low)
- Greyed out (màu xám): bỏ qua tín hiệu này

Nếu điều kiện không đúng, phần mềm sẽ bỏ qua đối tượng và xử lý đối tượng tiếp theo.

Lưu ý: Đây là một công cụ hữu ích khi cần tích hợp máy laser vào dây chuyền sản xuất tự động hoặc thiết lập đánh dấu chọn lọc.
