Tìm hiểu tab “General” trong mục System Parameter – phần mềm EZCAD

(Phần 2 trong chuỗi bài viết "Hiểu EZCAD – Làm chủ máy khắc" từ Laserman)

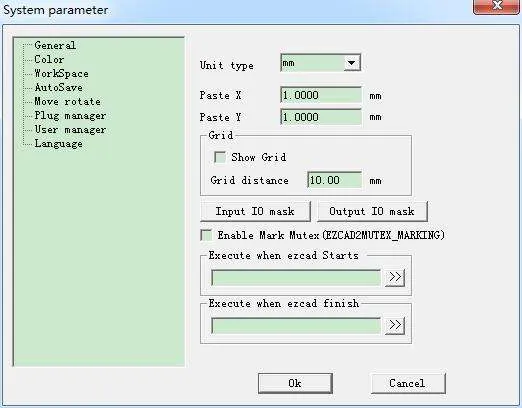

Tab General trong nhóm System Parameter cho phép thiết lập các thông số hệ thống cơ bản – ảnh hưởng đến cách phần mềm EZCAD hiển thị và tương tác với phần cứng. Dưới đây là giải thích chi tiết từng mục:





Unit Type

Cho phép chọn đơn vị đo:

  • Millimeter (mm)

  • Inch (in)

🔹 Thường sử dụng millimeter trong sản xuất, kỹ thuật và cơ khí tại Việt Nam.
📌 Gợi ý: Kiểm tra lại đơn vị trước khi nhập file từ phần mềm thiết kế (Corel, AutoCAD…).

Paste X / Paste Y

Thiết lập khoảng cách lệch (offset) theo trục X hoặc Y khi dán đối tượng mới.
🔹 Ví dụ: Nếu đặt Paste X = 10, khi bạn copy-paste một đối tượng, đối tượng mới sẽ cách đối tượng cũ 10 mm theo chiều ngang.

Grid / Grid Distance

  • Grid: Bật/Tắt hiển thị lưới trên vùng làm việc.

  • Grid Distance: Khoảng cách giữa các đường lưới.

🔹 Grid giúp căn chỉnh đối tượng dễ hơn, nhất là khi bố trí logo, mã QR, nội dung dạng hàng loạt.

Input IO Mask / Output IO Mask

Cho phép chọn các cổng IO đầu vào và đầu ra mà EZCAD sẽ sử dụng để giao tiếp với thiết bị ngoại vi (như cảm biến, rơ-le, công tắc chân...).

🔹 Ví dụ:

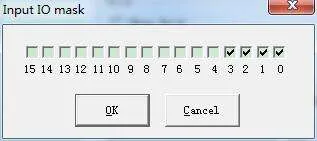

  • Chọn IO 0,1,2,3 ở Input Mask → phần mềm chỉ nhận tín hiệu từ 4 cổng này.

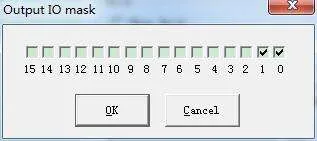

  • Output IO 0,1 → dùng để điều khiển quạt, đèn, hoặc hệ thống hút bụi ngoài.

Enable Mark Mutex (EZCAD2MUTEX_MARKING)

Kích hoạt chế độ đồng bộ EZCAD với phần mềm bên thứ ba.

  • Khi bật, EZCAD sẽ chờ tín hiệu từ phần mềm khác trước khi khắc (ví dụ phần mềm kiểm tra, barcode scanner...).

  • EZCAD tạo một mutex object tên là EZCAD2MUTEX_MARKING, chỉ khi đối tượng này chuyển sang trạng thái “signaled” thì lệnh khắc mới thực thi. Sau khi khắc xong, EZCAD sẽ đưa mutex về trạng thái “nonsignaled”.

🔹 Ứng dụng: Hệ thống khắc tự động tích hợp dây chuyền kiểm tra – kiểm tra OK mới cho phép khắc.

Execute when EZCAD starts / finishes

Cho phép cấu hình chạy tự động một tệp .exe khi EZCAD khởi động hoặc thoát.
🔹 Ví dụ:

  • Khi mở phần mềm, chạy thêm phần mềm ghi log, kiểm tra camera, bật cảm biến…

  • Khi thoát phần mềm, tự động chạy lệnh tắt nguồn, ghi thời gian hoàn thành vào hệ thống giám sát

Lưu ý quan trọng



  • Các cài đặt trong System Parameter > General tuy không ảnh hưởng đến nội dung khắc, nhưng đóng vai trò nền tảng để phần mềm hoạt động ổn định và tích hợp được với hệ thống bên ngoài.

  • Khi làm việc trong dây chuyền sản xuất hoặc kết hợp với hệ thống cảm biến – cần cấu hình đúng IO Mask và Mark Mutex để đảm bảo đồng bộ chính xác.

  • Trước khi bật chạy tệp .exe, cần chắc chắn đó là file an toàn, tránh gây lỗi phần mềm hoặc treo máy.
