Tìm hiểu tab “Other” trong mục cấu hình F3 – phần mềm EZCAD

(Phần 1 trong chuỗi bài viết "Hiểu EZCAD – Làm chủ máy khắc" của Laserman)

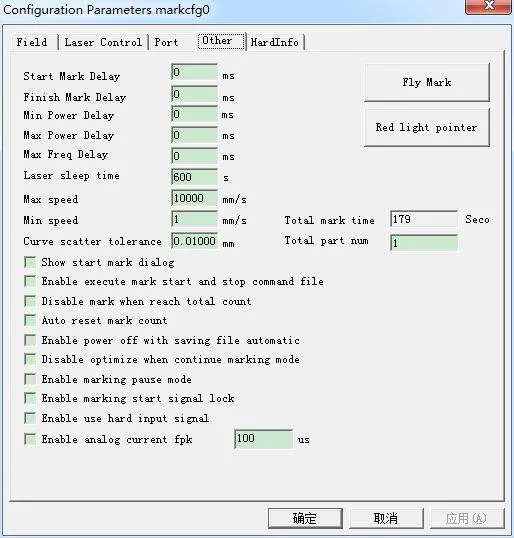

Tab Other trong cấu hình F3 của phần mềm EZCAD chứa nhiều tùy chọn nâng cao, giúp tinh chỉnh quá trình khắc laser sao cho ổn định và chính xác hơn. Dưới đây là giải thích chi tiết các thông số, kèm ví dụ dễ hình dung:

Start Mark Delay / Finish Mark Delay

Thiết lập thời gian trễ trước và sau khi bắt đầu khắc.
 Ví dụ: Nếu bạn đặt Start Mark Delay = 100 ms, thì sau khi nhấn bắt đầu, máy sẽ đợi 100ms rồi mới khởi động chùm tia.
Điều này giúp hệ thống ổn định vị trí và công suất trước/sau quá trình khắc.

Max Power Delay / Max Freq Delay

Dùng khi nguồn laser phản hồi chậm. Máy sẽ chờ một khoảng thời gian khi thay đổi công suất hoặc tần số lớn (từ 0% đến 100%).
 Ví dụ: Đặt Max Power Delay = 20 ms khi sử dụng nguồn CO₂, để tránh khắc bị thiếu nét do phản ứng chậm từ nguồn laser.

Show Start Mark Dialog

Khi bật, mỗi lần nhấn "Mark" sẽ hiện hộp thoại hỏi lại “Bạn có chắc chắn muốn bắt đầu?”.
Phù hợp khi cần kiểm tra kỹ trước khi chạy khắc hàng loạt.

Enable Execute Mark Start and Stop Command File

Cho phép hệ thống chạy tập tin lệnh .bat trước và sau khi khắc.
Tập tin cần đặt tên là start.bat và stop.bat, nằm trong thư mục cài đặt phần mềm EZCAD.

Cú pháp file .bat gồm 3 dạng lệnh chính:

• IN2=1 → Đợi cổng vào số 2 lên mức cao mới bắt đầu khắc.

• OUT4=1 → Gửi tín hiệu kích hoạt ra cổng số 4.

• DELAY=1000 → Dừng lại 1000 ms trước khi tiếp tục lệnh tiếp theo.

 Ví dụ: Khi cần đợi cảm biến đóng nắp bảo vệ trước khi khắc, dùng lệnh IN1=1 trong start.bat.

Auto Reset Mark Count / Disable Mark When Reach Total Count

• Auto Reset: Tự động đặt lại bộ đếm số lần khắc sau mỗi lần dừng.

• Disable Mark: Dừng quá trình khắc sau khi đạt tổng số lần cài sẵn.

 Ví dụ: Dùng khi chạy batch nhỏ, ví dụ 100 lần khắc logo – hệ thống sẽ dừng và báo khi đạt giới hạn.

User Step Mark Mode

Cho phép máy khắc theo từng bước nhỏ, mỗi bước có delay ngắn. Dùng trong khắc sâu.
 Ví dụ: Đặt chế độ này khi khắc lên thép dày – mỗi bước khắc lặp lại cùng điểm, tăng độ sâu mà không làm cháy biên.

Enable Analog Current FPK

Đặt dòng điện analog về 0 trước khi khắc – đảm bảo tia laser chỉ hoạt động khi bắt đầu chính xác.

Fly Mark / Red Light Pointer

• Fly Mark: Dùng khi khắc vật liệu đang chuyển động (trên băng chuyền).

• Red Light Pointer: Hiển thị tia laser đỏ để canh chỉnh vị trí khắc trước khi bắt đầu.

 Lưu ý quan trọng

• Các thông số trong tab Other không thay đổi nội dung khắc, nhưng ảnh hưởng trực tiếp đến hiệu suất, độ sâu, độ nét và an toàn khi vận hành.

• Khi dùng các nguồn laser như UV, CO₂ có phản hồi chậm, nên thiết lập Power Delay và Freq Delay từ 10–50 ms để đảm bảo tia ra ổn định.

• Với các hệ thống tích hợp cảm biến hoặc relay, nên sử dụng lệnh .bat để kiểm soát luồng tín hiệu vào/ra. Chỉ nên chỉnh sửa file .bat nếu bạn có kinh nghiệm kỹ thuật.
