(Phần 3 trong chuỗi bài viết "Hiểu EZCAD – Làm chủ máy khắc" từ Laserman)

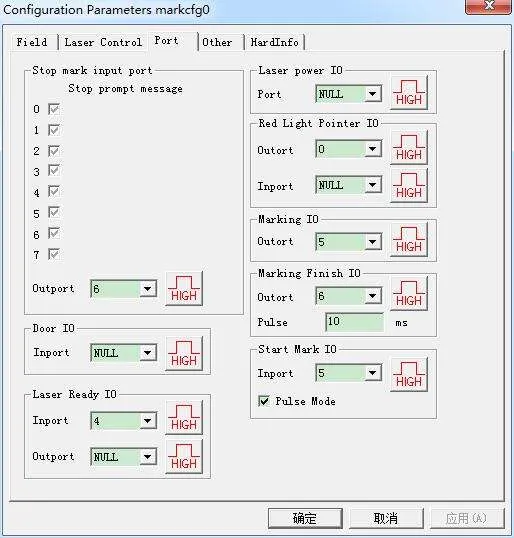

Tab Port trong cấu hình F3 giúp thiết lập các cổng tín hiệu đầu vào/ra giữa phần mềm EZCAD và phần cứng bên ngoài (như công tắc, cảm biến, cửa an toàn, nguồn laser...). Đây là phần rất quan trọng trong các hệ thống khắc tự động hoặc có tích hợp bảo vệ an toàn.
Stop Mark Input Port
Khi đang khắc, nếu hệ thống phát hiện tín hiệu từ cổng này, phần mềm sẽ dừng quá trình khắc ngay lập tức và hiển thị thông báo lỗi.
🔹 Ví dụ ứng dụng:
Dùng để gắn nút dừng khẩn cấp hoặc cảm biến phát hiện lỗi sản phẩm.
Door IO
Cổng kết nối với cảm biến cửa an toàn. Nếu cửa mở, phần mềm sẽ tự động ngắt quá trình khắc để bảo vệ người vận hành khỏi tia laser.
-
Khi cửa đóng → Cho phép khắc.
-
Khi cửa mở → Chỉ cho phép hiển thị tia chỉ đỏ (red light), không cho phép khắc.
🔹 Ứng dụng: Bắt buộc trong các xưởng khắc có buồng che kín hoặc yêu cầu bảo hộ.
Laser Power IO
Cổng điều khiển nguồn cấp laser. Khi cài đặt cổng này, phần mềm sẽ hiển thị nút “Power Off” trên thanh công cụ khắc.
🔹 Ví dụ: Cho phép người vận hành bật/tắt nguồn laser trực tiếp từ phần mềm.
Red Light Pointer I/O
Khi bật tia chỉ đỏ (red light), phần mềm sẽ xuất tín hiệu High-level (TTL) qua cổng này.
🔹 Dùng để đồng bộ với hệ thống chỉ thị laser hoặc kích hoạt đèn báo hiệu khi hiển thị tia canh chỉnh.
Marking IO
Trong quá trình khắc, cổng được chỉ định sẽ xuất tín hiệu mức cao (TTL Compatible). Có thể dùng tín hiệu này để đồng bộ các thiết bị ngoài như băng tải, camera kiểm tra sau khắc, hoặc đèn báo trạng thái.
Start Mark IO
Khi phần mềm đang ở trạng thái chờ (idle), nếu nhận tín hiệu mức cao từ cổng này, phần mềm sẽ bắt đầu quá trình khắc.
🔹 Ứng dụng thực tế: Kết nối với cảm biến quang hoặc công tắc chân để khởi động khắc tự động.
Pulse Mode
Tuỳ chọn chế độ nhận tín hiệu khởi động khắc:
-
Pulse Mode: Kích hoạt 1 lần bằng 1 xung tín hiệu ngắn.
-
Level Mode: Duy trì tín hiệu mức cao trong suốt quá trình khắc.
🔹 Pulse Mode thường dùng trong dây chuyền sản xuất có tín hiệu điều khiển ngắt quãng, đảm bảo khắc một lần duy nhất cho mỗi sản phẩm.
Lưu ý quan trọng
-
Tất cả cổng IO trong tab Port cần được kiểm tra kỹ lưỡng trước khi đưa vào vận hành, đặc biệt với các thiết bị có tia laser công suất cao.
-
EZCAD không kiểm tra điện áp vật lý, chỉ nhận biết mức logic (0 hoặc 1). Do đó, cần đảm bảo điện áp tín hiệu TTL 5V tương thích với phần mềm.
-
Khi dùng “Start Mark IO” kết hợp “Pulse Mode”, nên thiết lập thời gian chống rung hoặc debounce trong phần cứng nếu tín hiệu không ổn định.
