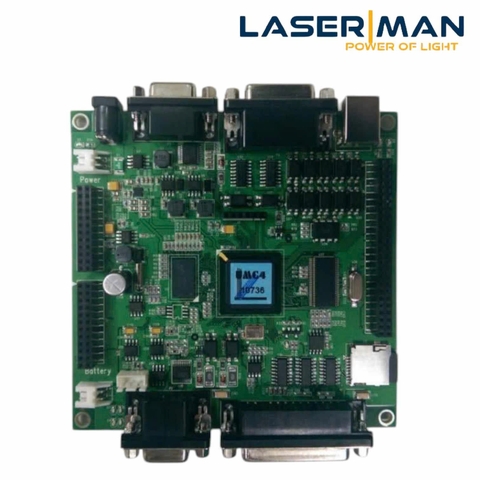

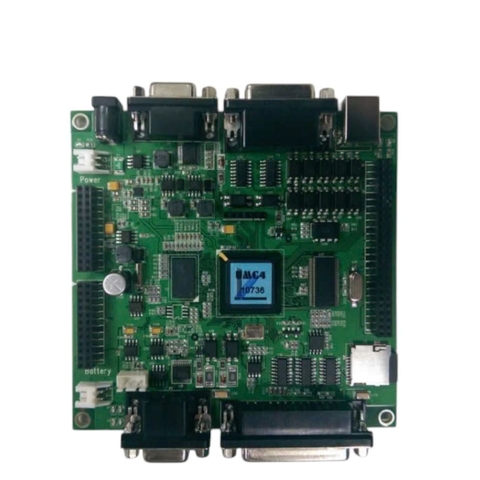

Card điều khiển máy khắc Laser UMC4

• Built-in DSP / DSP tích hợp:

  • Marking computing does not occupy computer CPU time.
  • Tính toán đánh dấu không chiếm tài nguyên CPU của máy tính.

• Digital control signal / Tín hiệu điều khiển kỹ thuật số:

  • Support one 16-bit XY2-100 digital control signal output, 10 μs cycle update galvo motor position.
  • Hỗ trợ một tín hiệu điều khiển kỹ thuật số XY2-100 16-bit, cập nhật vị trí động cơ galvo chu kỳ 10 μs.

• First pulse suppression / Triệt xung đầu tiên:

  • Supports FPK, PPK, R05.
  • Hỗ trợ FPK, PPK, R05.

• Analog control signals / Tín hiệu điều khiển analog:

  • Two 10-bit analog control signals.
  • Hai tín hiệu điều khiển analog 10-bit.

• PWM frequency / Tần số PWM:

  • Maximum frequency: 10 MHz; Minimum pulse width: 0.08 μs.
  • Tần số tối đa: 10 MHz; Độ rộng xung tối thiểu: 0.08 μs.

• Offline marking / Đánh dấu ngoại tuyến:

  • Support access to 16 files, each containing 8 sets of auto-text and 8 kinds of fonts.
  • Hỗ trợ truy cập 16 file, mỗi file chứa 8 bộ văn bản tự động và 8 loại font chữ.

• RS232 Communication / Giao tiếp RS232:

  • One RS232 communication port for PLC communication.
  • Một cổng RS232 để giao tiếp với PLC.

• Mark-on-fly / Đánh dấu khi di chuyển:

  • Support one encoder input for mark-on-fly function.
  • Hỗ trợ một ngõ vào mã hóa để thực hiện đánh dấu khi di chuyển.

• Motor control / Điều khiển động cơ:

  • Support 1-way pulse/direction or CW/CCW step/servo motor control signals, max frequency: 2 MHz.
  • Hỗ trợ tín hiệu điều khiển động cơ bước/servo 1 kênh (xung/hướng hoặc CW/CCW), tần số tối đa: 2 MHz.

• Expansion connectors / Kết nối mở rộng:

  • Contain connectors for connecting with various daughter boards.
  • Bao gồm các kết nối để liên kết với nhiều bo mạch mở rộng.

• Operating system support / Hỗ trợ hệ điều hành:

  • Support Windows XP/Vista/Windows 7.
  • Hỗ trợ Windows XP/Vista/Windows 7.

Bố trí
