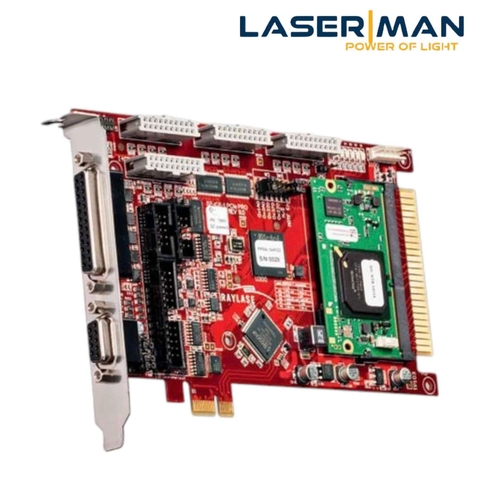

Card điều khiển RAYLASE SP-ICE-1 PCIe pro

SP-ICE-1 PCIe PRO Control Card
Thẻ điều khiển SP-ICE-1 PCIe PRO mang đến độ chính xác cao nhất, tính linh hoạt và khả năng tích hợp dễ dàng. DLL dành cho hệ điều hành Windows được bao gồm. Chuyển động quét và tín hiệu điều khiển laser được đồng bộ hóa chính xác với bộ xử lý trên bo mạch. Bộ đệm kép cho phép tải công việc tiếp theo trong khi thực hiện công việc hiện tại.

ĐỔI MỚI VÀ CHẤT LƯỢNG
Đổi mới và duy trì các tiêu chuẩn chất lượng sản phẩm cao là ưu tiên hàng đầu của chúng tôi tại RAYLASE. Tất cả sản phẩm của chúng tôi đều được phát triển, sản xuất và kiểm tra trong các phòng thí nghiệm và cơ sở sản xuất riêng. Thông qua mạng lưới hỗ trợ toàn cầu, chúng tôi có thể cung cấp dịch vụ bảo trì tốt nhất và nhanh chóng cho khách hàng.

CÁC GIAO DIỆN
Thẻ điều khiển SP-ICE-1 PCIe PRO kết nối với các bộ điều hướng thông qua tiêu chuẩn/enhanced XY2-100. Các tín hiệu điều khiển laser bao gồm: điều chế laser, cổng laser, triệt xung đầu tiên và dòng đèn/diode. Tín hiệu analog và digital đều có sẵn. Các cổng I/O được đệm và không đệm có sẵn để kết nối với các thiết bị bên ngoài.

CÁC TÙY CHỌN

• Cấu hình Master-Slave: Để đạt thông lượng cao nhất, có thể điều khiển đồng thời lên đến 4 bộ điều hướng.
• Cấu hình Master-Master: Cho phép thời gian xử lý tối thiểu kết hợp với tính linh hoạt tối đa. Có thể điều khiển độc lập lên đến 4 laser và 4 bộ điều hướng.
• Bảng giao diện laser sợi quang: Để điều khiển laser sợi quang kết hợp với thẻ điều khiển RAYLASE.

Thẻ Micro SD với bộ nhớ 4 GB tích hợp

• Chế độ hoạt động Master-Slave và Master-Master: Hỗ trợ các cấu hình vận hành linh hoạt.
• Chức năng Mark-on-the-fly: Tùy chọn cho khả năng đánh dấu trong khi di chuyển.
• Giao diện XY2-100 Enhanced với kênh phản hồi: Tăng cường độ chính xác và khả năng kiểm soát.
• Kết nối PCIe: Đảm bảo tốc độ truyền dữ liệu cao và tích hợp dễ dàng với các hệ thống hiện có.

CÁC TÍNH NĂNG HIỆU SUẤT NỔI BẬT

• Bộ xử lý thời gian thực tích hợp trên bo mạch: Đảm bảo hoạt động chính xác và ổn định.
• Đồng bộ hóa chính xác: Giữa chuyển động quét và tín hiệu điều khiển laser.
• Thẻ PCIe: Có khả năng plug-and-play, dễ dàng tích hợp.
• Giao diện với các bộ điều hướng XY và XYZ: Dựa trên tiêu chuẩn/enhanced XY2-100.
• Độ phân giải 16 bit: Trong vùng làm việc, đảm bảo độ chính xác cao.
• Chu kỳ đầu ra 20 μs: Đảm bảo hiệu suất cao.
• Tín hiệu điều khiển laser có thể lập trình: Phù hợp với các loại laser phổ biến (vd: Nd:YAG, CO2,...).
• Điều khiển riêng biệt tần số xung chờ và độ rộng xung: Trong chế độ CO2.
• Tính năng đảo chiều tín hiệu laser có thể lựa chọn: Linh hoạt trong cấu hình.
• 2 ngõ ra analog (0–10 V) hoặc 1 ngõ ra digital: Điều khiển dòng diode hoặc đèn với độ phân giải 8 bit.
• Các tín hiệu đầu vào và đầu ra digital: Có dạng đệm và không đệm.
• Kích thước: Dài 175 mm, rộng 107 mm.
• Chức năng Mark-on-the-fly: Tùy chọn cho khả năng đánh dấu trong khi di chuyển.
• Chế độ hoạt động Master-Slave hoặc Master-Master: Tăng tính linh hoạt và hiệu quả vận hành.
• Giao diện cho các loại laser sợi quang khác nhau.

PHẦN MỀM VÀ ĐIỀU KHIỂN

• Phần mềm điều khiển DLL: Tương thích với Windows Vista, Windows 7 và Windows 10.
• Điều khiển thời gian thực: Dành cho cả bộ điều hướng và laser.
• Khái niệm bộ đệm kép: Hỗ trợ tối đa 1,000,000 lệnh trong mỗi danh sách.
• Xử lý đồng thời: Giữa danh sách hiện tại và tải xuống các lệnh mới vào danh sách tiếp theo.
• Đầu ra dữ liệu có thể mở rộng: Với độ phân giải dưới 1 μs.
• Khoảng thời gian đầu ra ngắn nhất: 20 μs (có thể điều chỉnh theo bước 1 μs).
