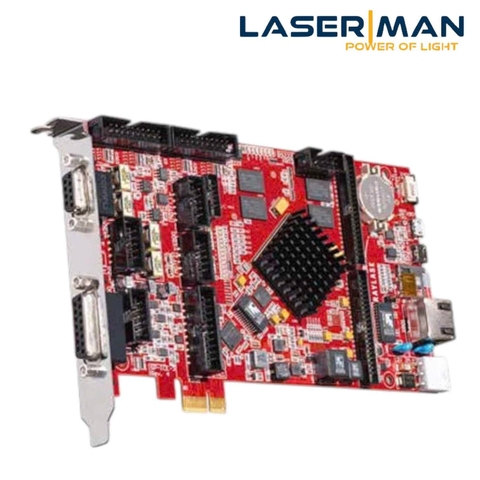

Card điều khiển RAYLASE SP-ICE-3

ĐIỀU KHIỂN TOÀN DIỆN VỚI ĐỘ PHÂN GIẢI VỊ TRÍ 20 BIT VÀ CHU KỲ BƯỚC 10 μs
Thẻ điều khiển SP-ICE-3 là giải pháp toàn diện cho mọi hệ thống laser sử dụng các bộ điều hướng. Với nhiều cổng có thể cấu hình độc lập, thẻ này phù hợp với mọi yêu cầu, kể cả những yêu cầu đặc thù nhất. Nhờ môi trường lập trình .NET và tính linh hoạt của thẻ điều khiển SP-ICE-3, nhiều ứng dụng phức tạp có thể được triển khai một cách nhanh chóng.

KIỂM SOÁT CHÍNH XÁC VỚI PHẢN HỒI
SP-ICE-3 có khả năng điều khiển tới 2 bộ điều hướng thông qua giao thức SL2-100 hoặc RL3-100, với độ phân giải vị trí 20 bit và chu kỳ bước 10 μs. Nó có thể ghi nhận tới 24 triệu phép đo từ bộ điều hướng, giúp tối ưu hóa hệ thống trong giai đoạn phát triển và giám sát liên tục trong quá trình vận hành.

ĐÁP ỨNG MỌI YÊU CẦU
Với RAM 1 GB và thẻ MicroSD 32 GB, người dùng có thể tải lên và lưu trữ nhiều chương trình laser phức tạp trên thẻ cùng lúc. Năm cổng I/O có thể cấu hình với độ phân giải lên tới 24 bit, hai bộ giải mã tứ phân, giao diện USB 2.0 và RS232, giúp SP-ICE-3 trở thành trung tâm điều khiển cho các quy trình laser của bạn.

ĐIỀU KHIỂN LINH HOẠT VÀ TÍNH TƯƠNG THÍCH TOÀN DIỆN

• Hỗ trợ điều khiển bộ điều hướng 2, 3, 4 và 5 trục: Đáp ứng đa dạng nhu cầu ứng dụng công nghiệp.
• Điều khiển laser phụ thuộc tốc độ và vị trí: Tăng cường độ chính xác và hiệu quả trong quá trình làm việc.
• Chức năng mở rộng Marking-and-processing-On-The-Fly (MOTF): Đánh dấu và xử lý trong khi di chuyển, tối ưu hóa hiệu suất.
• Có thể sử dụng như một thẻ điều khiển ngoài: Thông qua kết nối Gigabit Ethernet, dễ dàng tích hợp với hệ thống hiện tại.
• Hỗ trợ giao thức RL3-100: Đảm bảo tương thích với nhiều thiết bị và ứng dụng khác nhau.

CÁC TÍNH NĂNG HIỆU SUẤT NỔI BẬT

• Điều khiển linh hoạt: Hỗ trợ bộ điều hướng tối đa 5 trục hoặc 2 bộ 3 trục với giao thức RL3-100.
• Bù sai số theo dõi: Độc lập cho từng trục, đảm bảo độ chính xác cao.
• Độ phân giải và thời gian bước: Chu kỳ 10 μs, độ phân giải vị trí 20 bit, tương ứng với độ phân giải định vị gương 0,75 µrad.
• Tần số laser: Hỗ trợ lên đến 16 MHz.
• Kiểm soát năng lượng laser: Dựa vào tốc độ và vị trí, đảm bảo độ chính xác và hiệu suất.
• Điều khiển tần số laser: Xung laser đều nhờ kiểm soát tần số phù hợp với tốc độ quét hiện tại.
• Định dạng và tính năng đa dạng: Hỗ trợ các hình dạng như cung tròn, elip, văn bản với nhiều phông chữ, đánh số liên tiếp, ngày giờ, v.v.
• Bitmap mode: Hỗ trợ tần số pixel lên tới 1 MHz, độ phân giải 15 ns.
• Chức năng MOTF tiên tiến: Theo dõi chuyển động băng tải ở cả hai chiều, bộ đệm lên đến 32 sản phẩm, hỗ trợ các ứng dụng không cần mã hóa chuyển động.
• Các tính năng nâng cao: Sky Writing, Power ramping, đường cong Lissajous, hiệu chuẩn năng lượng laser, và theo dõi vị trí mục tiêu và thực tế.

CẤU HÌNH BẢNG ĐIỀU KHIỂN

• Bộ nhớ:
  • 1 GB DDR3 RAM.
  • 1 GB DDR3 RAM cho các hiệu chỉnh trường 2D và 3D.
  • Thẻ MicroSD 32 GB để lưu cài đặt, chương trình và danh sách lệnh.
• Giao diện:
  • Kết nối với máy tính:
    • PCIe-x1 (phiên bản 2.1), hỗ trợ lắp nhiều thẻ trong một PC.
    • Ethernet 1 Gbit/s cho hoạt động độc lập (Nguồn cấp: 12 V / 2 A).
  • Kết nối với bộ điều hướng:
    • Giao thức SL2-100 (20 bit).
    • Giao thức XY2-100 (16 bit, yêu cầu thêm bảng chuyển đổi).
    • Giao thức RL3-100 (20 bit).
  • Kết nối với nguồn laser:
    • Giao diện 15-pin với 2 đầu ra analog.
    • Đầu nối bổ sung với đầu ra analog vi sai (0–10 V).
  • I/O đa năng:
    • 2 cổng I/O 16 bit (TTL 3.3 V hoặc 5 V).
    • 2 cổng LVCMOS 24 bit (3.3 V), hỗ trợ bảng chuyển đổi tùy chỉnh.
    • 1 cổng đầu vào 16 bit (5 V hoặc 24 V).
    • 2 bộ giải mã tứ phân với đầu vào vi sai cho MOTF.
    • RS232 V.24 và USB 2.0.

PHẦN MỀM

• Driver: Tương thích với Windows 7, 8, 10, 11 (32 bit và 64 bit).
• DLL: Hỗ trợ .NET và Windows Native.
• Ví dụ mã: Bao gồm C# và C++ để dễ dàng tích hợp và tùy chỉnh.

ƯU ĐIỂM:
Thẻ điều khiển này phù hợp cho các ứng dụng laser đa dạng, tích hợp dễ dàng với hệ thống hiện có, cung cấp khả năng kiểm soát chính xác, linh hoạt và hiệu suất tối ưu cho các hệ thống công nghiệp hiện đại.
